4.5 Solver

Im Solver wird die Hauptrechnung ausgeführt, indem das Programm die primären Ergebnisse berechnet. Die primären Ergebnisdaten sind das Feld der Druckverteilung P(N_Z,N_X,N_T) über die Schmierspaltfläche und die Zeit, die Felder der Drücke P_Pu(N_Pu,N_T), P_Ta(N_Ta,N_T) und der Ölströme Q_Pu(N_Pu,N_T), Q_Ve(N_Ve,N_T) im peripheren Schmiermittelversorgungssystem, sofern dieses vorhanden ist, sowie die Verlagerungsbahn E(N_T), X_E(N_T) bzw. E₁(N_T), E₂(N_T), sofern aus einer vorgegebenen Lagerbelastung die Verlagerungsbahn zu berechnen ist. Außerdem werden die minimalen Spalthöhen H_Min(N_T) ermittelt. Alle anderen Ergebnisparameter sind sekundäre Ergebnisse, d.h. sie können mit relativ geringem Berechnungsaufwand aus den primären Ergebnissen ermittelt werden, was später auf Anforderung erst im Postprozessor erfolgt.

Auch im Solver ist eine Kommunikation mit dem Programm möglich. Nachdem Start des Solvers erscheint folgendes einziges Hauptmenü:

 ======================================================================
 SOLVER: Berechnung ausfuehren
 ======================================================================
 HINWEIS: Ueber das Zeitintervall JT= 1 bis 5 wurde bereits eine
   Berechnung ausgeführt.
   Eine Berechnung von JT = 5 bis 21 ist noch erforderlich.

 -1- Komplette Berechnung von JT= 1 bis 21 ausfuehren
 -2- Berechnung ueber ein Zeitintervall JT= NT1 bis NT3 ausfuehren
 -3- Restliche Berechnung von JT= 5 bis 21 ausfuehren

 -a- Zurueck zum PreProzessor (Eingabedaten bearbeiten)
 <w> Weiter zum Postprozessor (Ergebnisse auswerten und sichern)
 Eingabe

Zunächst teilt das Programm mit, ob bereits eine teilweise Berechnung erfolgt ist und welche Berechnungen noch erforderlich sind. Dazu wertet es den aktuellen Wert N_T2 aus. Siehe dazu auch Abschnitt 4.4.12.2.

Nach dem Start einer kompletten oder einer teilweisen Berechnung verkürzt das Programm dem Anwender die Wartezeit mit einigen Hinweisen zum Stand der Berechnung.

Soll aus einer vorgegebenen Wellenverlagerung der zeitliche Verlauf der Lagerbelastung berechnet werden (Steuerparameter: Last=1), teilt das Programm lediglich mit, welche Zeitpunkte J_T bereits berechnet wurden. Das angezeigte Protokoll des Berechnungsablaufs sieht dann so aus:

 Routine: Druckverlauf2
 Berechnung des Druckverlaufs P(Z,X,T) ueber 20 Zeitschritte
 JT= 1
 JT= 2
 JT= 3
 JT= 4
 JT= 5
 JT= 6
 JT= 7
 JT= 8
 JT= 9
 JT= 10
 JT= 11
 JT= 12
 JT= 13
 JT= 14
 JT= 15
 JT= 16
 JT= 17
 JT= 18
 JT= 19
 JT= 20
 JT= 21

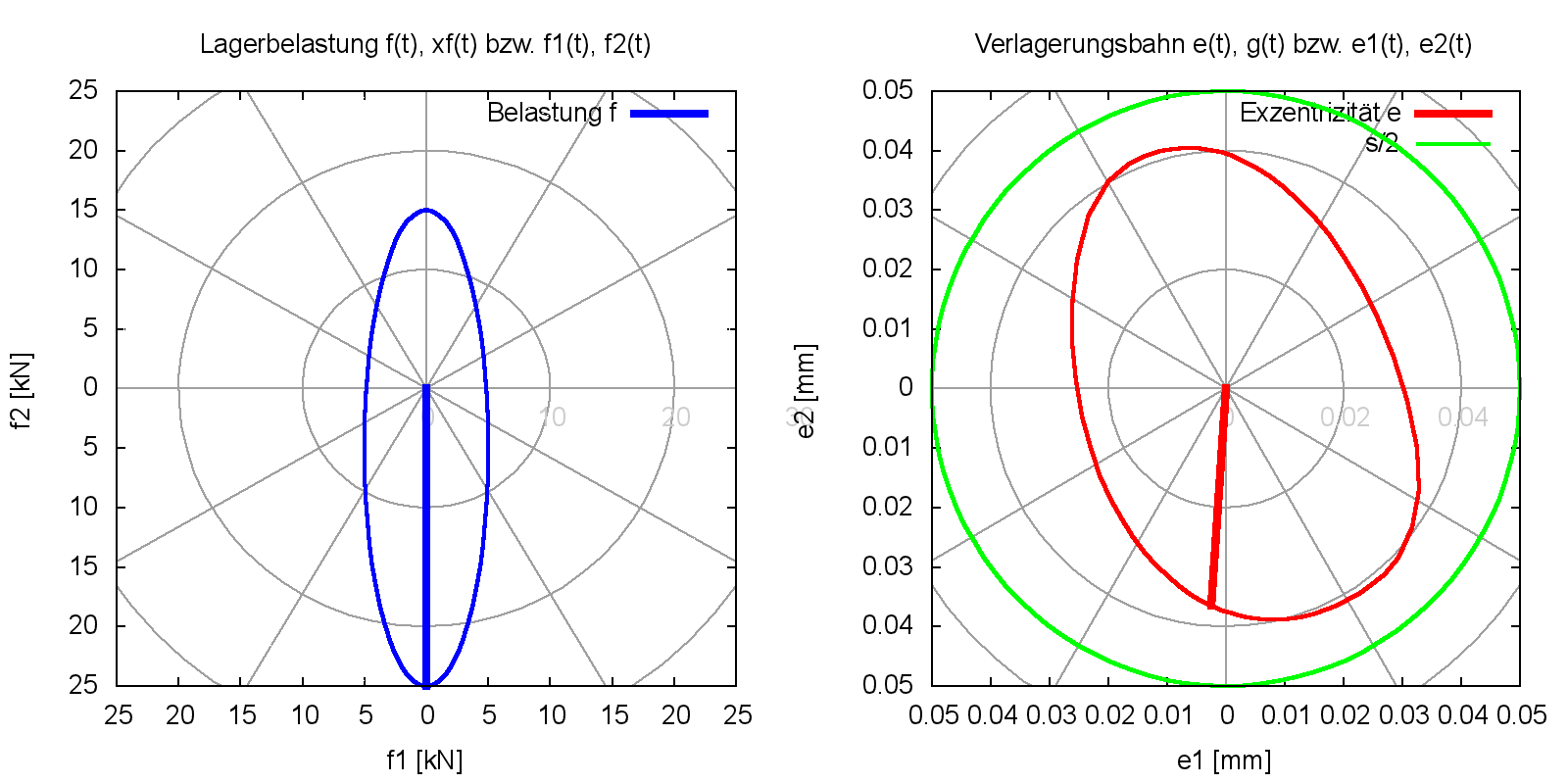

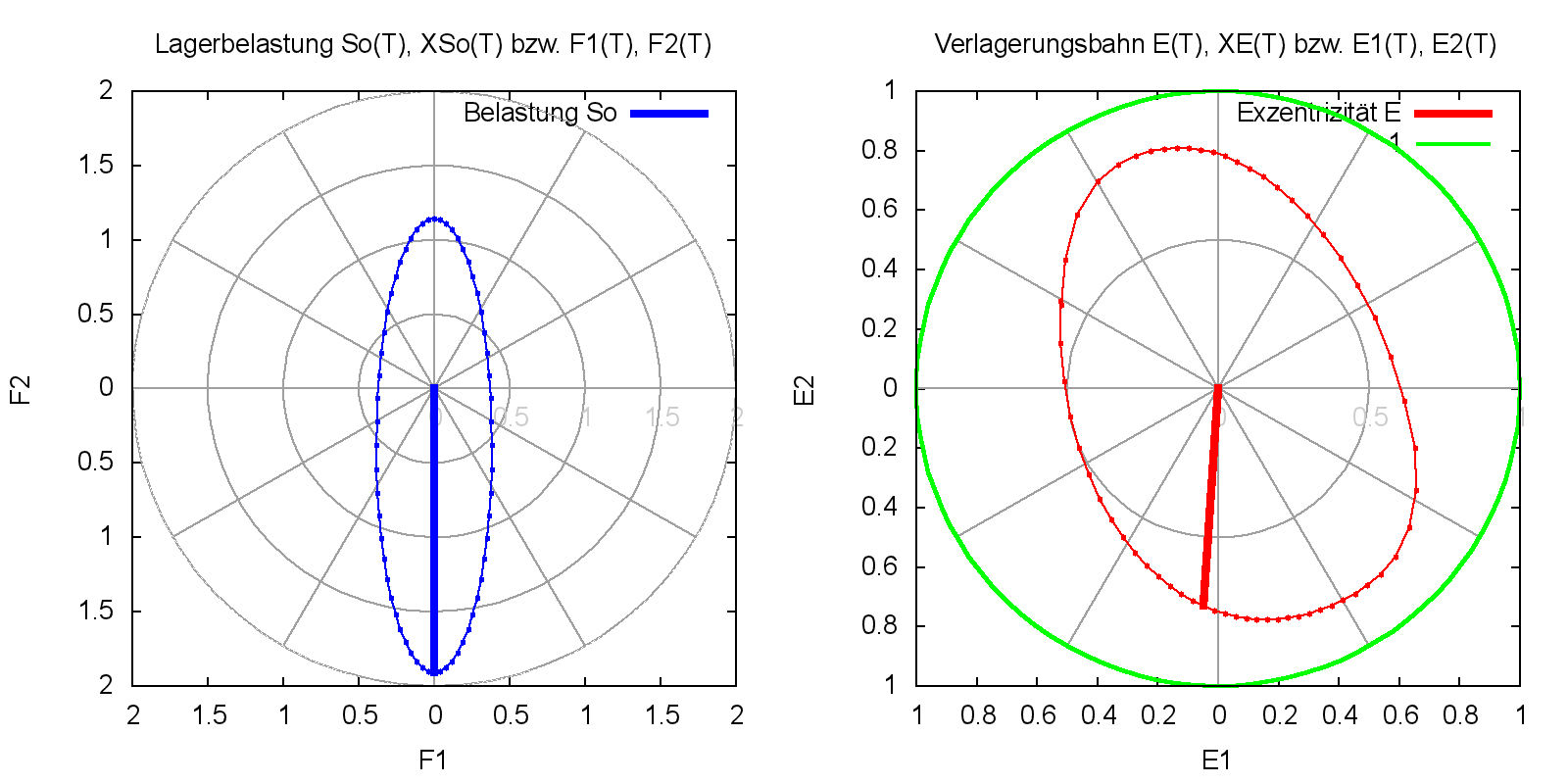

Soll aus einer vorgegebenen Lagerbelastung die Verlagerungsbahn berechnet werden (Steuerparameter: Last=2), sieht das angezeigte Protokoll des Berechnungsablaufs etwa so aus:

 Routine: VerlagBahn1
 Berechnung des Druckverlaufs P(Z,X,T) ueber 20 Zeitschritte


     DE       DXE      DF1      DF2    JT= 2
 1   0.0000   0.0000  -1.0054  -0.7887 Extrapolation
 2   0.0501   0.4648   0.3445   0.0253 Iteration
 3  -0.0037  -0.0679   0.0370   0.0060 Iteration
 4  -0.0005  -0.0088   0.0010   0.0012 Iteration
 5   0.0000  -0.0002   0.0000   0.0000 Iteration

     DE       DXE      DF1      DF2    JT= 3
 1   0.0385   0.3264   1.3073   1.0917 Extrapolation
 2  -0.0108   0.0127   0.6761   0.2243 Iteration
 3  -0.0134  -0.1166   0.1577   0.0750 Iteration
 4  -0.0050  -0.0394   0.0118   0.0125 Iteration
 5  -0.0005  -0.0026   0.0000   0.0002 Iteration

     DE       DXE      DF1      DF2    JT= 4
 1   0.0088   0.1805   0.4399   0.1597 Extrapolation
 2  -0.0139  -0.1023   0.0599   0.0279 Iteration
 3  -0.0027  -0.0185  -0.0031  -0.0029 Iteration
 4   0.0001   0.0008   0.0000   0.0000 Iteration

     DE       DXE      DF1      DF2    JT= 5
 1  -0.0076   0.0604   0.0843  -0.1375 Extrapolation
 2  -0.0009  -0.0483  -0.0035   0.0024 Iteration
 3   0.0001   0.0015   0.0000   0.0000 Iteration

     DE       DXE      DF1      DF2    JT= 6
 1  -0.0084   0.0136  -0.0064  -0.1447 Extrapolation
 2   0.0033  -0.0140  -0.0005   0.0045 Iteration
 3  -0.0001   0.0007   0.0000   0.0000 Iteration

     DE       DXE      DF1      DF2    JT= 7
 1  -0.0052   0.0002  -0.0192  -0.0897 Extrapolation
 2   0.0027  -0.0023   0.0005   0.0020 Iteration

     DE       DXE      DF1      DF2    JT= 8
 1  -0.0025  -0.0020  -0.0130  -0.0417 Extrapolation
 2   0.0014   0.0005   0.0001   0.0003 Iteration

 ...

Hier werden während eines Zeitpunktes mehrere Iterationsschritte ausgeführt, um den neuen Verlagerungspunkt der Welle zu ermitteln, bis die vorgegebenen Genauigkeitskriterien erfüllt sind. Dabei ist die erste Näherungsrechnung immer eine Extrapolation der neuen Druckverteilung aus der zeitlich vorhergehenden Druckverteilung und ihrem Anstieg über die Zeit. Das angezeigte Protokoll des Berechnungsablaufs zeigt zu den einzelnen Iterationsschritten die noch auftretenden Abweichungen zum Sollwert bzw. die Veränderungen gegenüber dem vorhergehenden Näherungswert und gibt damit dem Betrachter einen Überblick, wie gut die Iteration konvergiert. Mit der Beobachtung des Berechnungsablaufs wird dem Betrachter nicht nur die Langeweile vertrieben. Sie gibt ihm auch einen Überblick, wo kritische Bereiche liegen, an denen evtl. Instabilitäten auftreten könnten und evtl. die Zeitschrittweite zu verkleinern ist.

Wurde die Berechnung erfolgreich beendet, zeigt das Programm den zeitlichen Verlauf einiger, ausgewählter zeitvariabler Parameter über die aktuell berechneten Zeitpunkte.

 ----------------------------------------------------------------------
 Aktuelle zeitvariable Eingabe- und Ergebnisdaten
 JT    hMin      t         e         xe        pMax
       mm        s         mm        grd       MPa
  1    0.0100    0.0000    0.0400    0.0000    0.5236
  2    0.0077    0.0240    0.0423   22.2230   21.8801
  3    0.0073    0.0480    0.0427   32.5627   23.0664
  4    0.0077    0.0720    0.0423   36.0228   22.5479
  5    0.0081    0.0960    0.0419   36.8023   22.0224
  6    0.0083    0.1200    0.0417   36.8166   21.7427
  7    0.0085    0.1440    0.0415   36.7003   21.6387
  8    0.0085    0.1680    0.0415   36.6122   21.5668
  9    0.0085    0.1920    0.0415   36.5614   21.5428
 10    0.0086    0.2160    0.0415   36.5366   21.5352
 11    0.0086    0.2400    0.0415   36.5261   21.5332
 12    0.0086    0.2640    0.0415   36.5221   21.5329
 13    0.0086    0.2880    0.0415   36.5207   21.5330
 14    0.0086    0.3120    0.0415   36.5204   21.5332
 15    0.0086    0.3360    0.0415   36.5203   21.5332
 16    0.0086    0.3600    0.0415   36.5203   21.5332
 17    0.0086    0.3840    0.0415   36.5204   21.5333
 18    0.0086    0.4080    0.0415   36.5204   21.5333
 19    0.0086    0.4320    0.0415   36.5204   21.5333
 20    0.0086    0.4560    0.0415   36.5204   21.5333
 21    0.0086    0.4800    0.0415   36.5204   21.5333
       mm        s         mm        grd       MPa
 JT    hMin      t         e         xe        pMax
 Aktuelle zeitvariable Eingabe- und Ergebnisdaten

Diese erste Ergebnisdarstellung ist identisch mit der Aktion -45- im PostProzessor, mit der diese Ergebnisse ein weiteres Mal angezeigt werden können. Siehe dazu Abschnitt 4.6.4.5.

Anschließend springt das Programm in das Hauptmenü des PostProzessors, in dem die Ergebnisse analysiert und ausgewertet werden können.

Wenn zunächst nur eine Teilrechnung ausgeführt wurde und die Ergebnisse in Ordnung zu sein scheinen, kann in den Solver zurückgesprungen werden und die Berechnung fortgesetzt werden.

zurück weiter

4.5.1 Komplette Berechnung ausführen

 -1- Komplette Berechnung von JT= 1 bis 21 ausfuehren

Nach Auswahl der Aktion -1- startet das Programm die komplette Berechnung über N_T-1 Zeitschritte, für die Zeitpunkte J_T=2 bis N_T. Die Druckverteilungen im Schmierspalt und im Schmiermittel-Versorgungssystem des Zeitpunktes J_T=1 wurden als Anfangswerte vom PreProzessor vorgegeben und werden nicht erneut berechnet. Bereits erfolgte Berechnungen für Zeitpunkte J_T>1 werden erneut ausgeführt.

TIPP: Nach dem Start kann das Programm vor dem erfolgreichen Abschluss der kompletten Berechnungen oder dem selbständigen Abbruch durch das Programm die Berechnung nicht mehr ohne Datenverlust durch den Anwender gestoppt werden. Die einzige Möglichkeit das Programm manuell vorzeitig zu beenden ist dann das Schließen des Programmfensters. Dabei gehen aber die bisher berechneten Ergebnisse verloren und auch die Eingabedaten, falls sie nicht vorher gesichert wurden. Deshalb ist es sinnvoll vor dem Start die Eingabedaten und die bisher berechneten Ergebnisse in einer Datei zu sichern, falls einmal die Berechnung unerwartet lange dauert und abgebrochen werden muss. Außerdem wird empfohlen bei umfangreichen Berechnungen zunächst mit Aktion -2- nur eine Teilberechnung auszuführen und die ersten Ergebnisse zu analysieren. Wenn sich dabei zeigt, dass die ersten Ergebnisse plausibel erscheinen, kann dann die restliche Berechnung mit Aktion -3- fortgeführt werden.

zurück weiter

4.5.2 Berechnung über ein Zeitintervall ausführen

 -2- Berechnung ueber ein Zeitintervall JT= NT1 bis NT3 ausfuehren

Nach Auswahl der Aktion -2- erscheinen folgende zwei Abfragen:

 Festlegen des Anfangszeitpunktes NT1
 -...- NT1 eingeben. 1 <= NT1 <= 11
 < z > Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:
3
 Festlegen des letzten zu berechnenden Zeitpunktes NT3
 -...- NT3 eingeben. 3 < NT3 <= 21
 < z > Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:
8

HINWEIS: Wenn N_T2=1 ist wird nur N_T3 abgefragt, weil dann N_T1=1 sein muss.

Nach Eingabe von gültigen Werten für den Anfangs- und den Endzeitpunkt der Berechnung startet das Programm die Hauptrechnung für das angegebene Zeitintervall und es werden N_T3-N_T1 Zeitpunkte neu berechnet. Dabei wird der Anfangszeitpunkt N_T1 nicht neu berechnet, sondern seine bereits vorhandenen Ergebnisdaten werden als Anfangswerte für die Berechnung des Zeitpunktes N_T1+1 verwendet. Deshalb darf auch der Anfangswert N_T1 nicht außerhalb des Intervalls von J_T= 1 bis N_T2 der bereits berechneten Zeitpunkte liegen. Es kann aber ein Teil oder das komplette Intervall der bereits berechneten Zeitpunkte erneut berechnet werden. Nach einer erfolgreichen Berechnung des Teilintervalls wird N_T2=N_T3 gesetzt (N_T2 ist die Anzahl der berechneten Zeitpunkte) und alle nachfolgenden Zeitpunkte werden damit als noch nicht berechnet erklärt. Das ist auch dann der Fall, falls zuvor bereits mehr Zeitpunkte berechnet wurden. Die Neuberechnung eines Teilintervalls macht generell alle Ergebnisse der nachfolgenden Zeitpunkte ungültig.

zurück weiter

4.5.3 Restliche Berechnung ausführen

Diese Menüzeile wird nur gezeigt, wenn für die aktuelle Anzahl N_T2 der bereits berechneten Zeitpunkte gilt 1 < N_T2 < N_T.

 -3- Restliche Berechnung von JT= 8 bis 21 ausfuehren

Nach Auswahl der Aktion -3- startet das Programm die Berechnung der restlichen Zeitpunkte, beginnend bei dem Zeitpunkt N_T2+1. Die Ergebnisse des letzten berechneten Zeitpunktes N_T2 werden als Anfangswerte für die restliche Berechnung verwendet.

zurück weiter

4.5.4 Zurück zum PreProzessor

 -a- Zurueck zum PreProzessor (Eingabedaten bearbeiten)

Nach Auswahl der Aktion -a- springt das Programm wie aus allen anderen Hauptmenüs zurück in das Startmenü des PreProzessors und es kann die Eingabe für eine völlig neue Berechnung beginnen oder es können einige Eingabedaten geändert werden.

HINWEIS: Ein Rücksprung an das Ende der Eingabemenüs des PreProzessors ist nicht vorgesehen.

zurück weiter

4.5.5 Weiter zum PostProzessor

 <w> Weiter zum PostProzessor (Ergebnisse auswerten und sichern)

Nach Auswahl der Aktion <w> springt das Programm ohne vorherige Berechnung in den PostProzessor.

TIPP: Mit dieser Aktion ist es z-B. möglich, eine bereits erfolgte Berechnung im Startmenü aus einer Datei einzulesen, mit dem Durchlaufen der PreProzessor-Menüs die Konsistenz der Eingabedaten noch einmal zu prüfen und dann ohne erneute Berechnung in den Postprozessor zu wechseln, um die Ergebnisse auszuwerten.

zurück weiter

4.5.6 Abbrüche der Berechnung durch das Programm

Trotz der Konsistenzprüfung der Eingabedaten im PreProzessor können nicht alle Bedingungen abgewendet werden, die zu Problemen in der Berechnung führen und das Programm zum Abbruch zwingen. Bei einem Abbruch der Berechnung durch das Programm wird eine Meldung ausgegeben, die auf den Grund des Abbruchs hinweist. Die Ergebnisse der zuvor erfolgreich berechneten Zeitpunkte gehen dabei nicht verloren und können nach dem Abbruch im Postprozessor analysiert werden und auch als vorläufige Teilergebnisse in einer Datei gesichert werden. Die Analyse der vorangegangen Ergebnisse kann auch sehr hilfreich sein bei der Fehleranalyse, weil sich einige Probleme in den vorhergehenden Zeitschritten bereits ankündigen.

In der Hauptrechnung zu erwartende Fehlermeldungen, die zum Abbruch der Berechnung führen sind folgende:
FEHLERMELDUNG 201: Minimale Spalthöhe H_Min nicht positiv
FEHLERMELDUNG 301: GMRES konvergiert nicht
FEHLERMELDUNG 302: Iteration des Wellenverlagerungspunktes konvergiert nicht
Die Hintergründe für das Auftreten der Fehlermeldungen 301 und 302 werden im Abschnitt 4.9.2
ausführlich erläutert.

zurück weiter

4.6 PostProzessor

Nach einer vollständigen Berechnung (Aktion -1- im Solver) oder nach dem Abschluss einer teilweisen Berechnung (Aktion -2- bzw. Aktion -3- im Solver) springt das Programm in den Postprozessor und zeigt das nachfolgende einzige Hauptmenü des Postprozessors. Das Programm springt auch nach dem Quittieren eines Abbruchs der Berechnung durch das Programm in den Postprozessor. Es kann auch ohne Berechnung aus dem Solver (Aktion <w>) oder aus dem Startmenü des PreProzessors (Aktion -3-) in den PostProzessor gesprungen werden.

 ======================================================================
 POST-PROZESSOR: Ergebnisse sichern und/oder auswerten
 ======================================================================
 T i t e l:
 Demonstrationsbeispiel

   Berechnung wurde vollstaendig bis NT= 21 ausgefuehrt.

 1.Datenverwaltung
 -11- S p e i c h e r n  der primaeren Eingabe- und Ergebnisdaten in eine Datei
 -12- L e s e n          der primaeren Eingabe- und Ergebnisdaten aus einer Datei

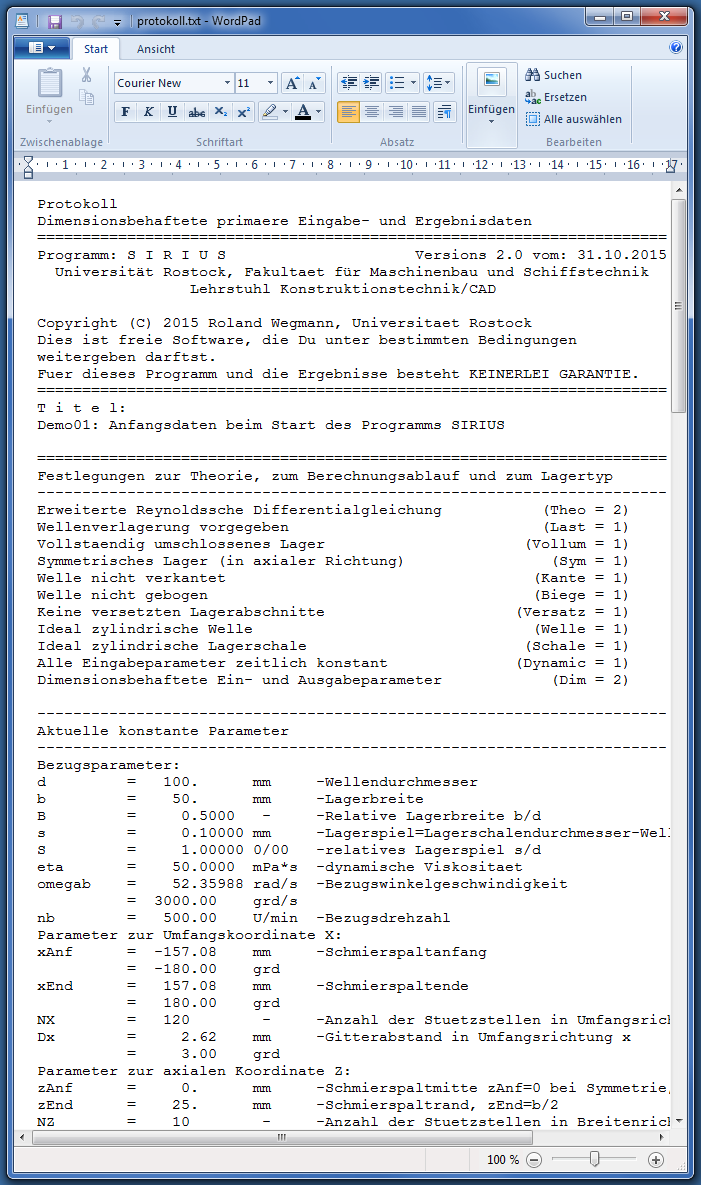

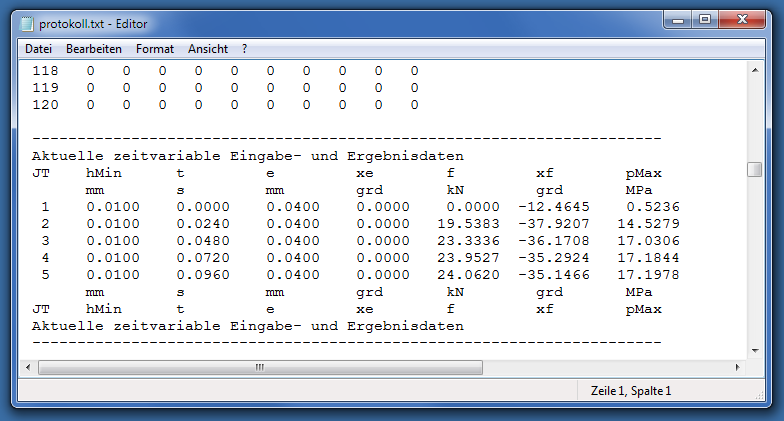

 -13- Eingabe- und Ergebnis-Protokoll manuell lesbar ausgeben in eine Datei

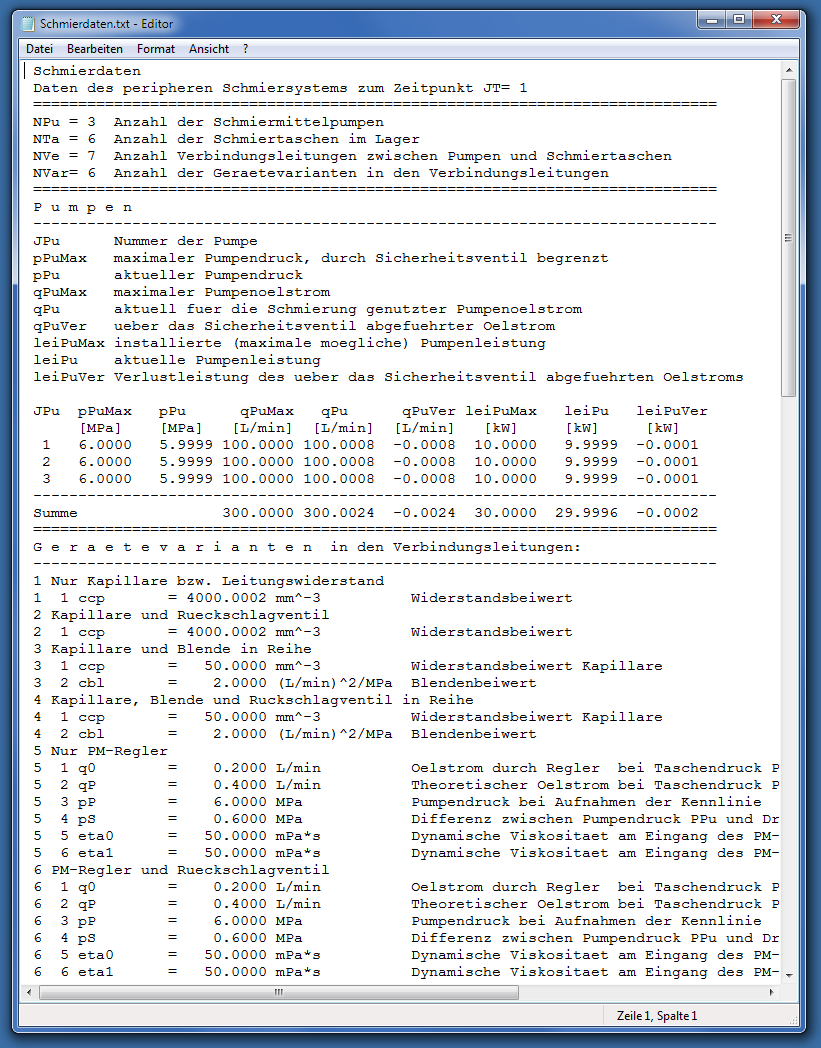

 -14- Daten des Schmiersystems fuer einen Zeitpunkt JT manuell lesbar ausgeben in eine Datei
 -15- Druckverlauf P(X,Z) fuer einen Zeitpunkt JT ausgeben in eine Datei

 2.Daten fuer grafische Darstellungen mit GNUPLOT bereitstellen

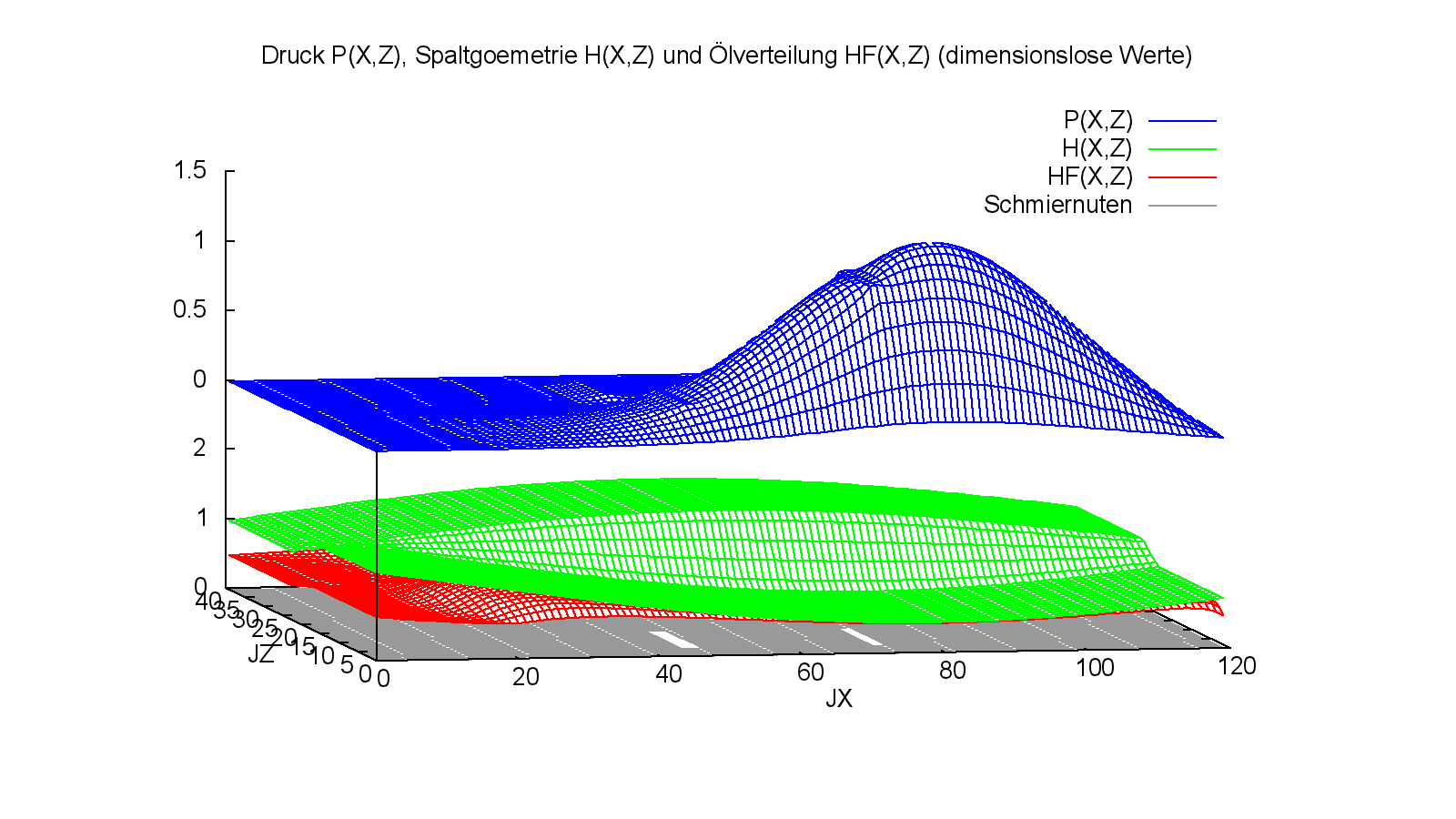

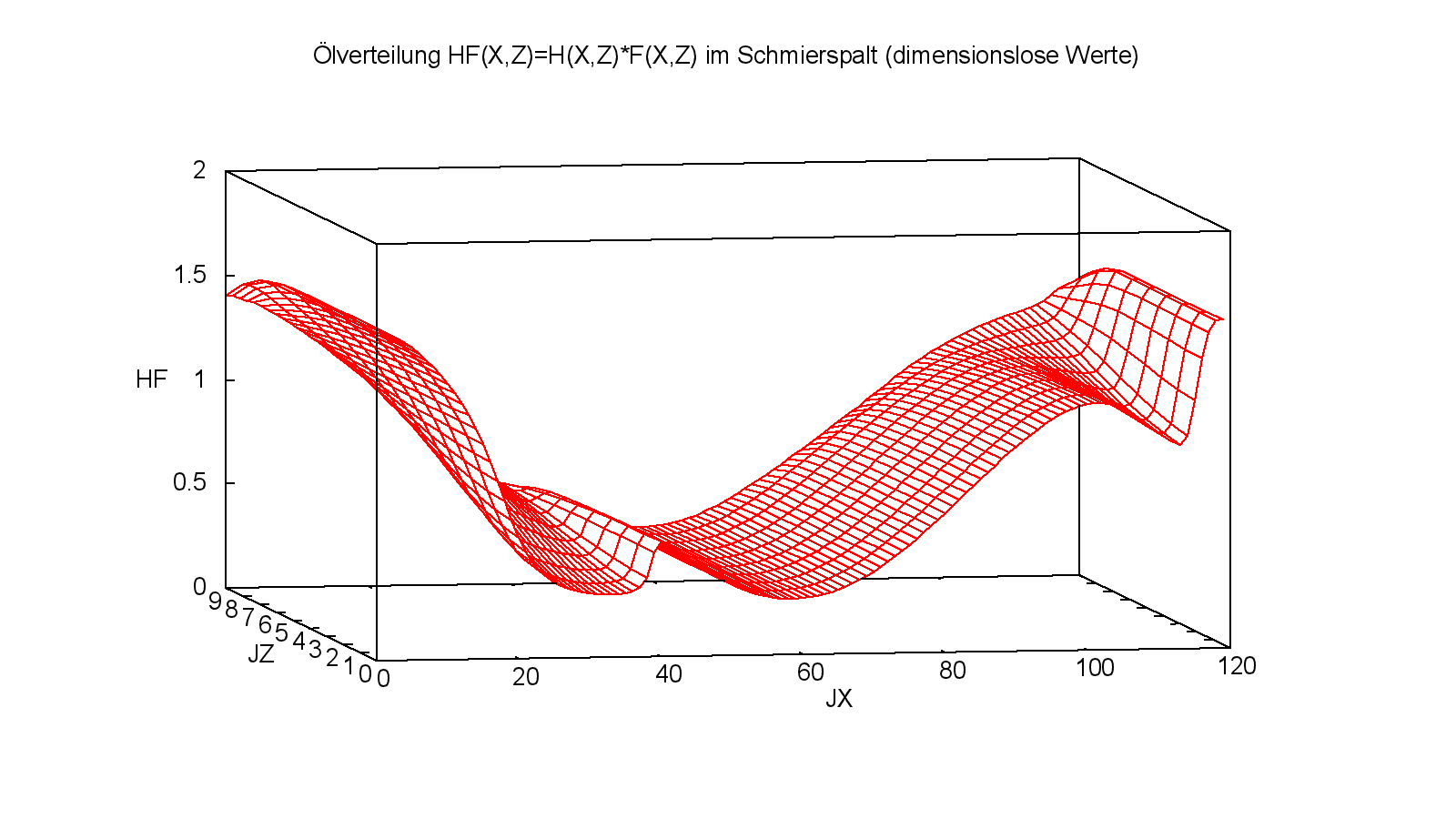

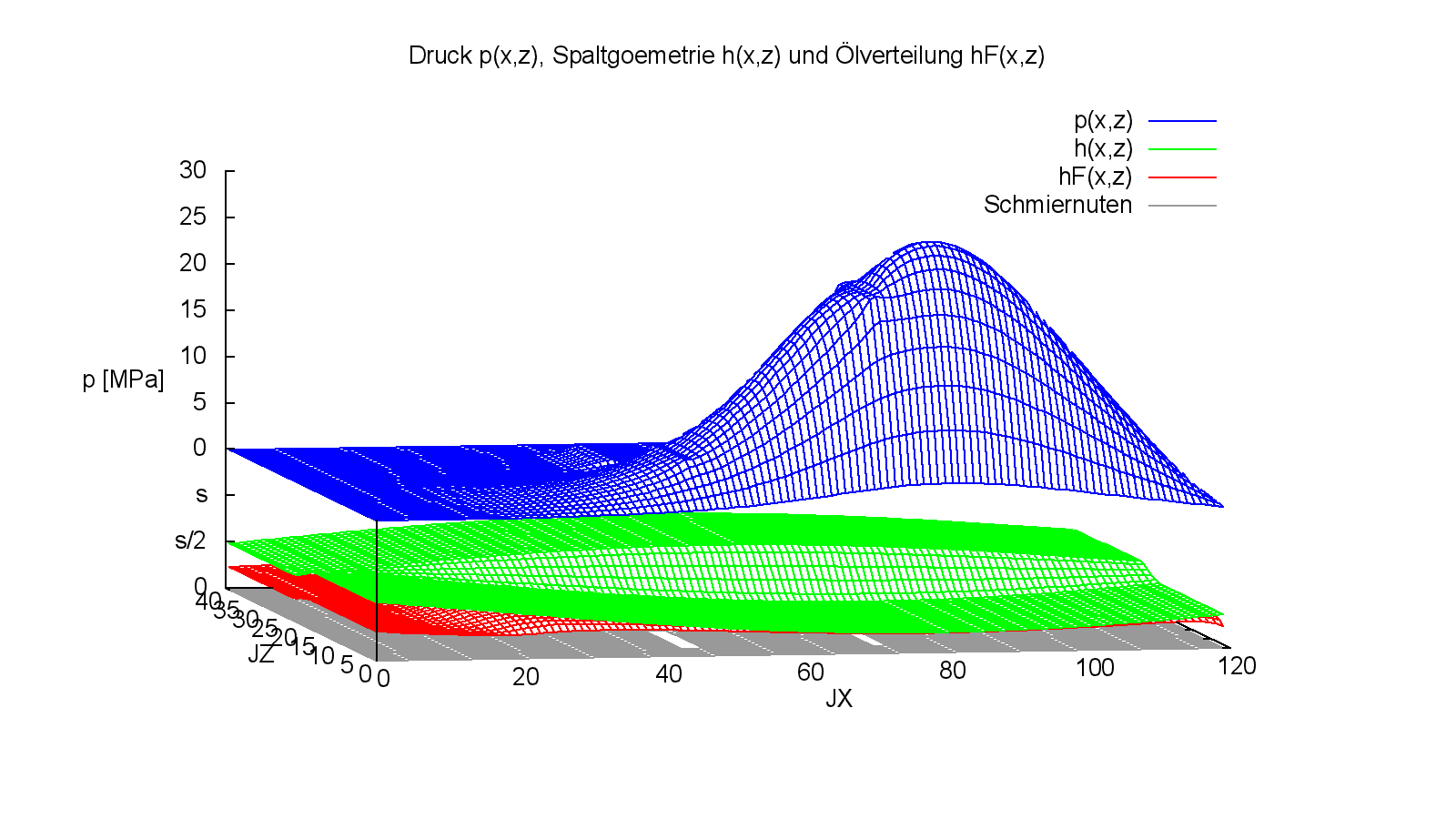

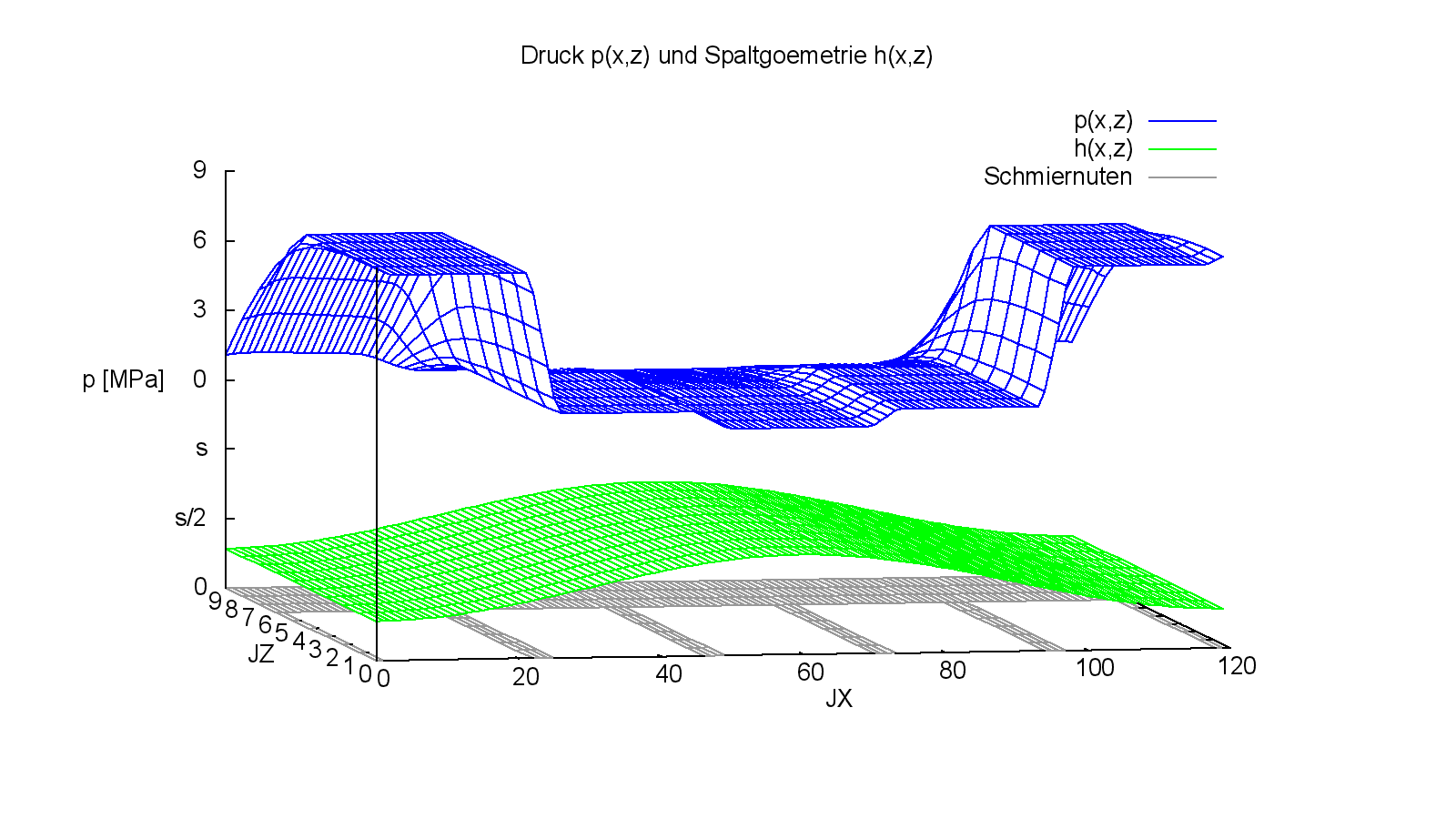

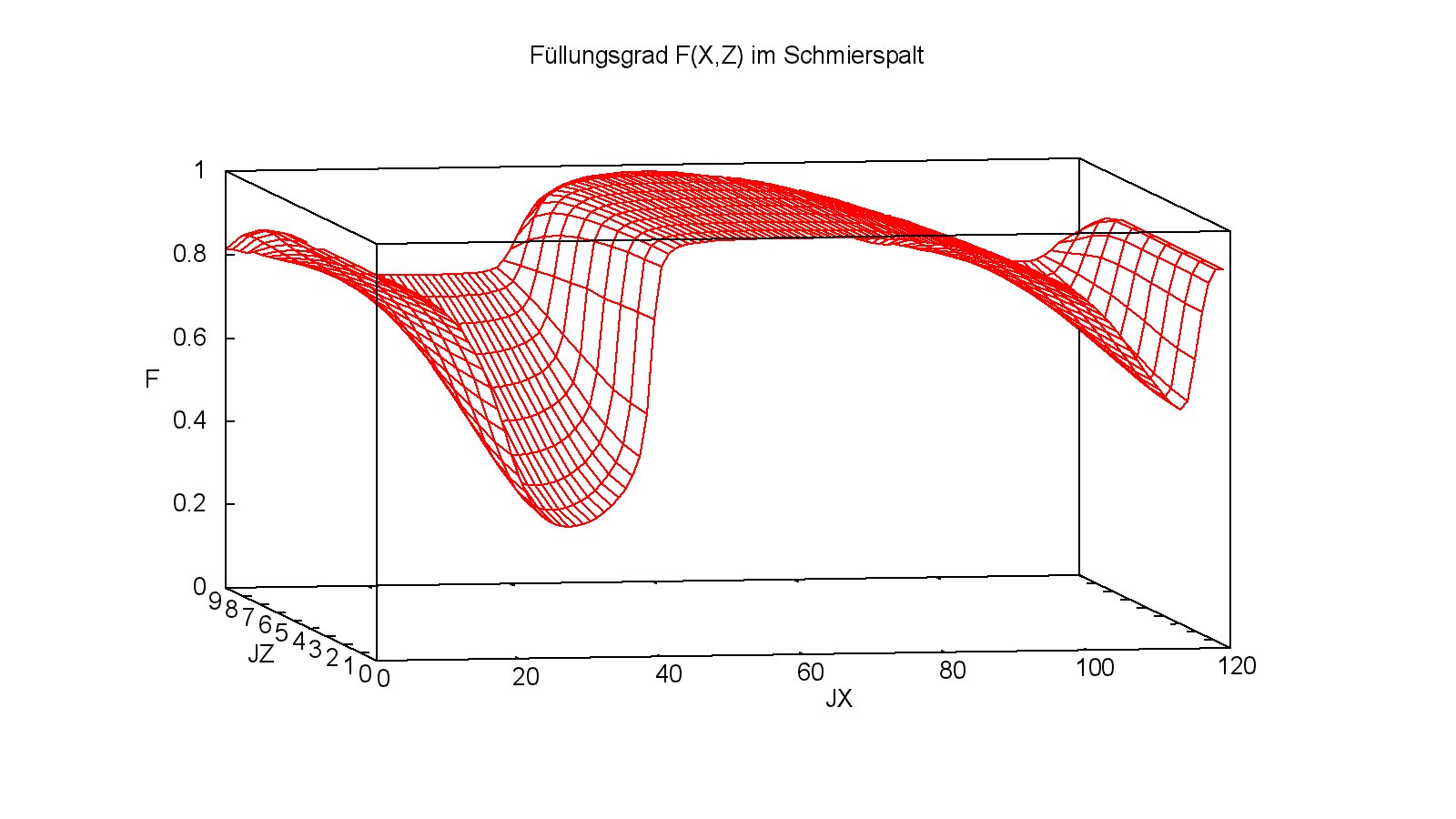

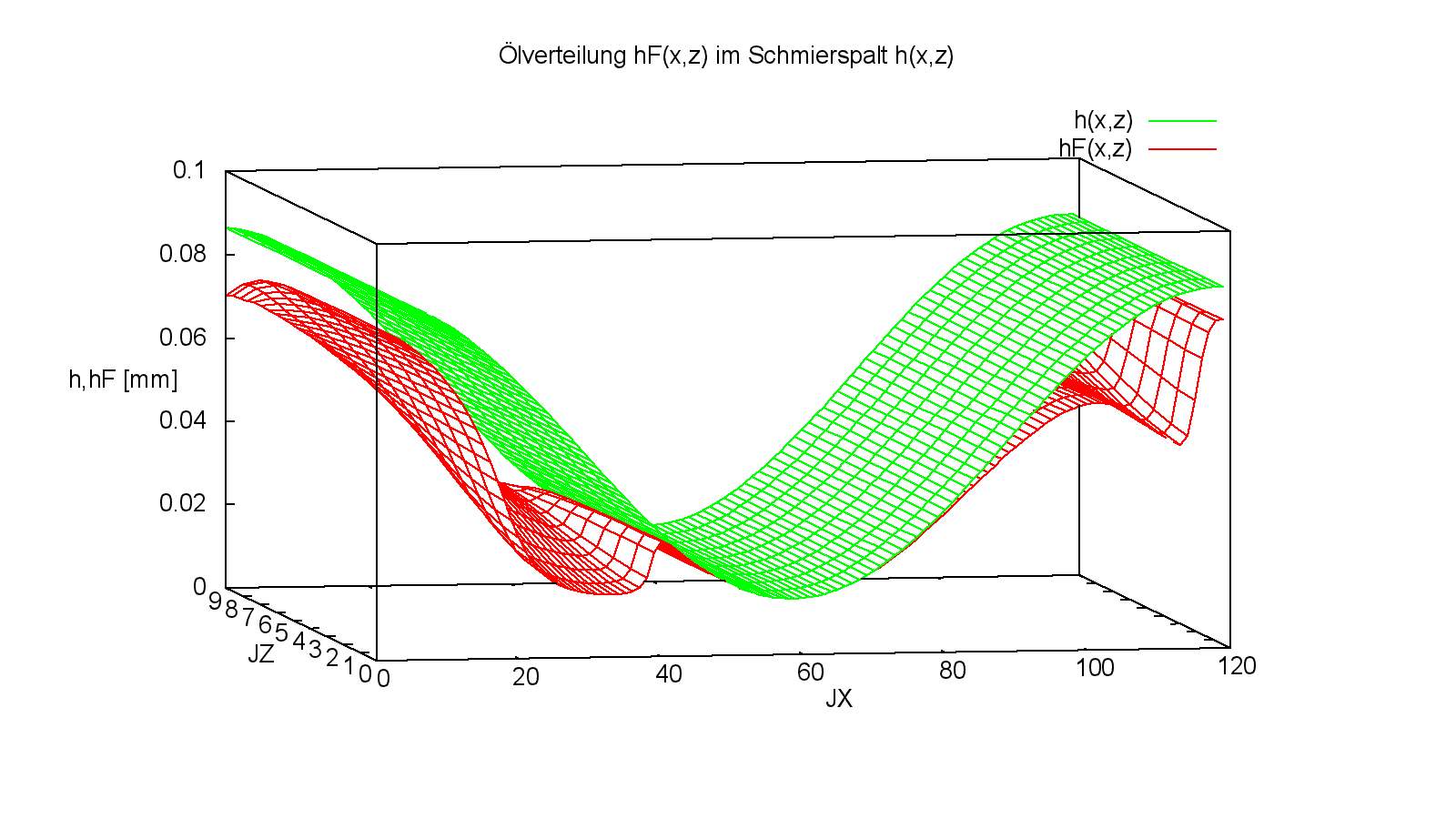

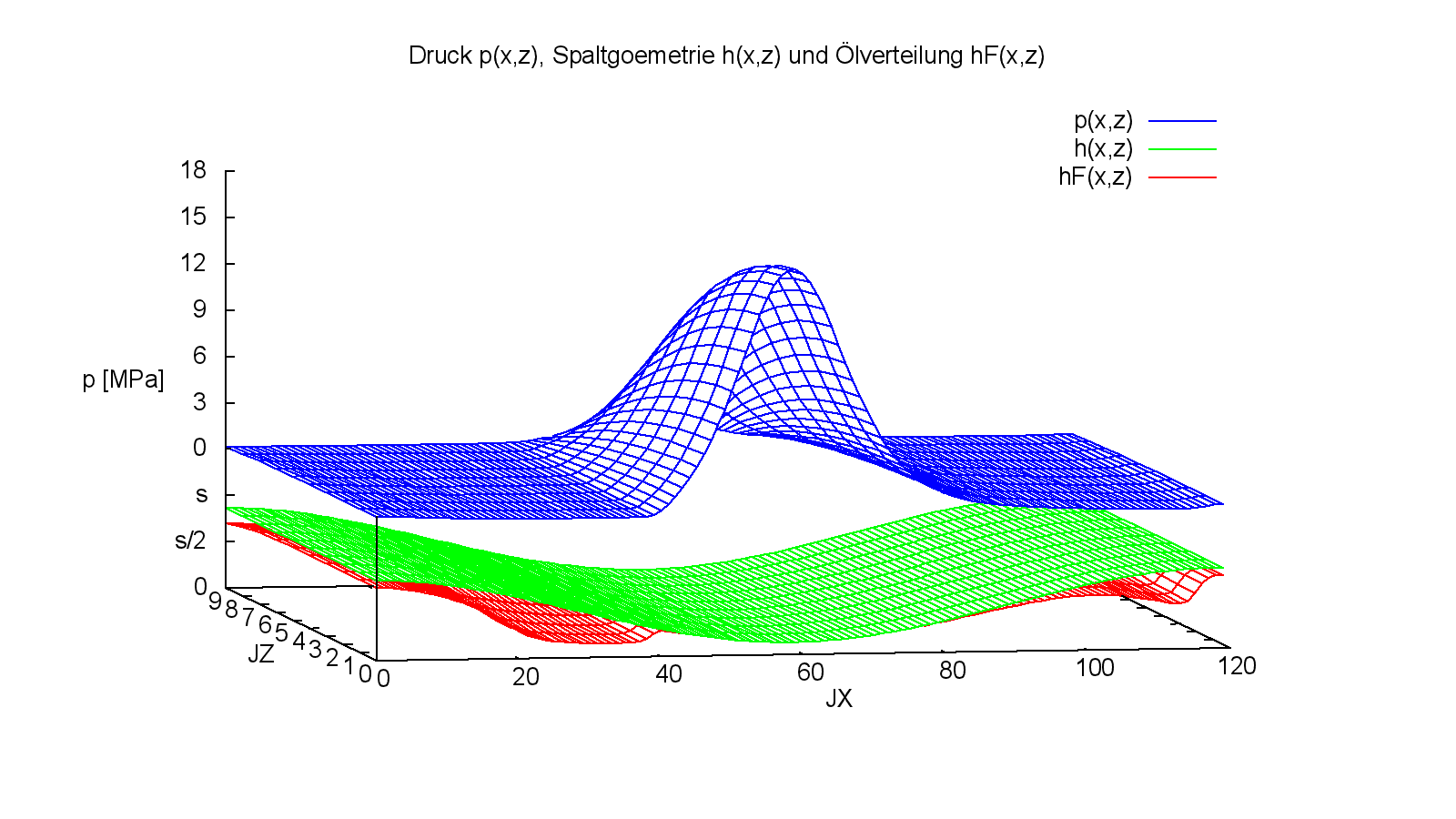

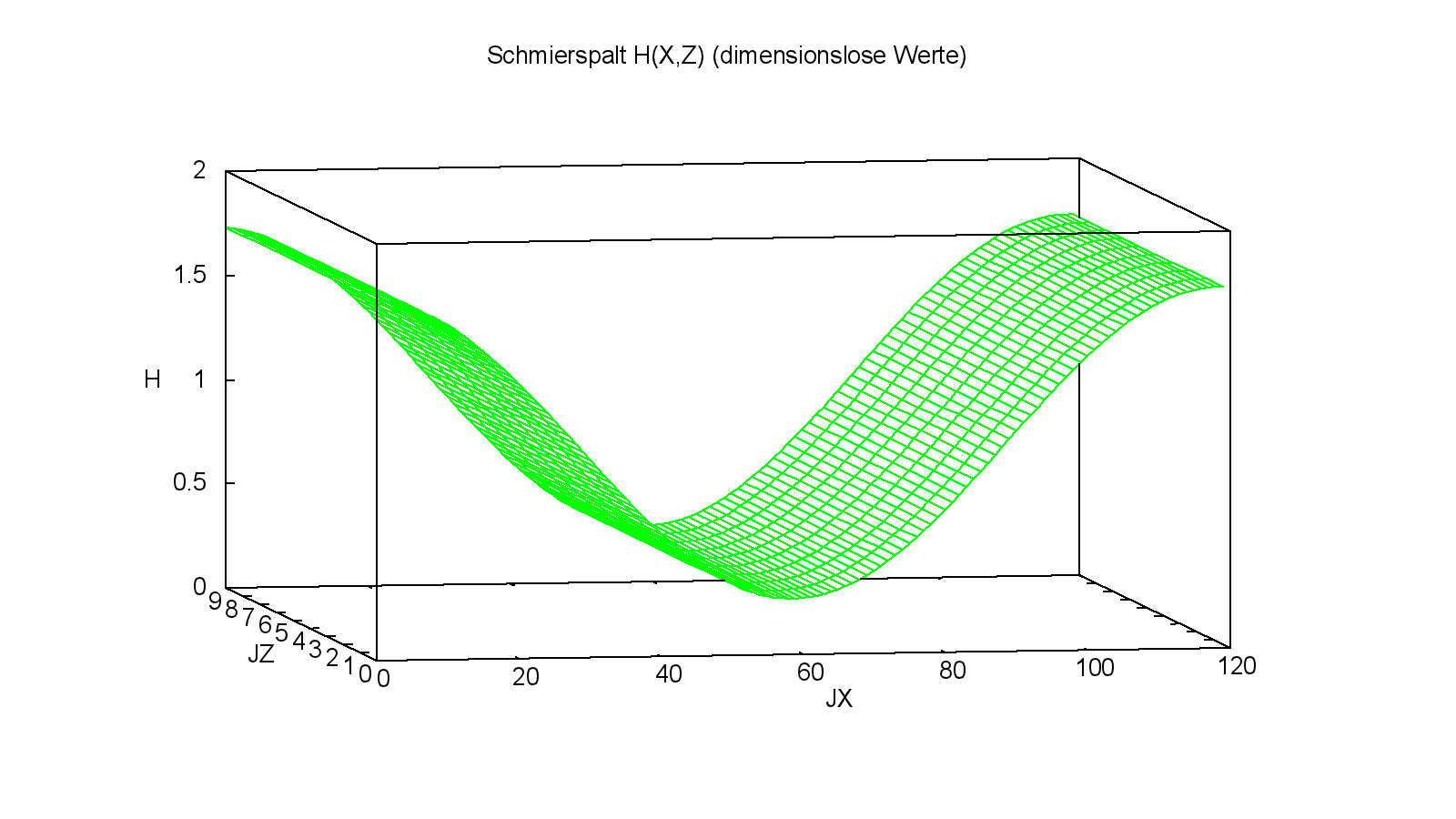

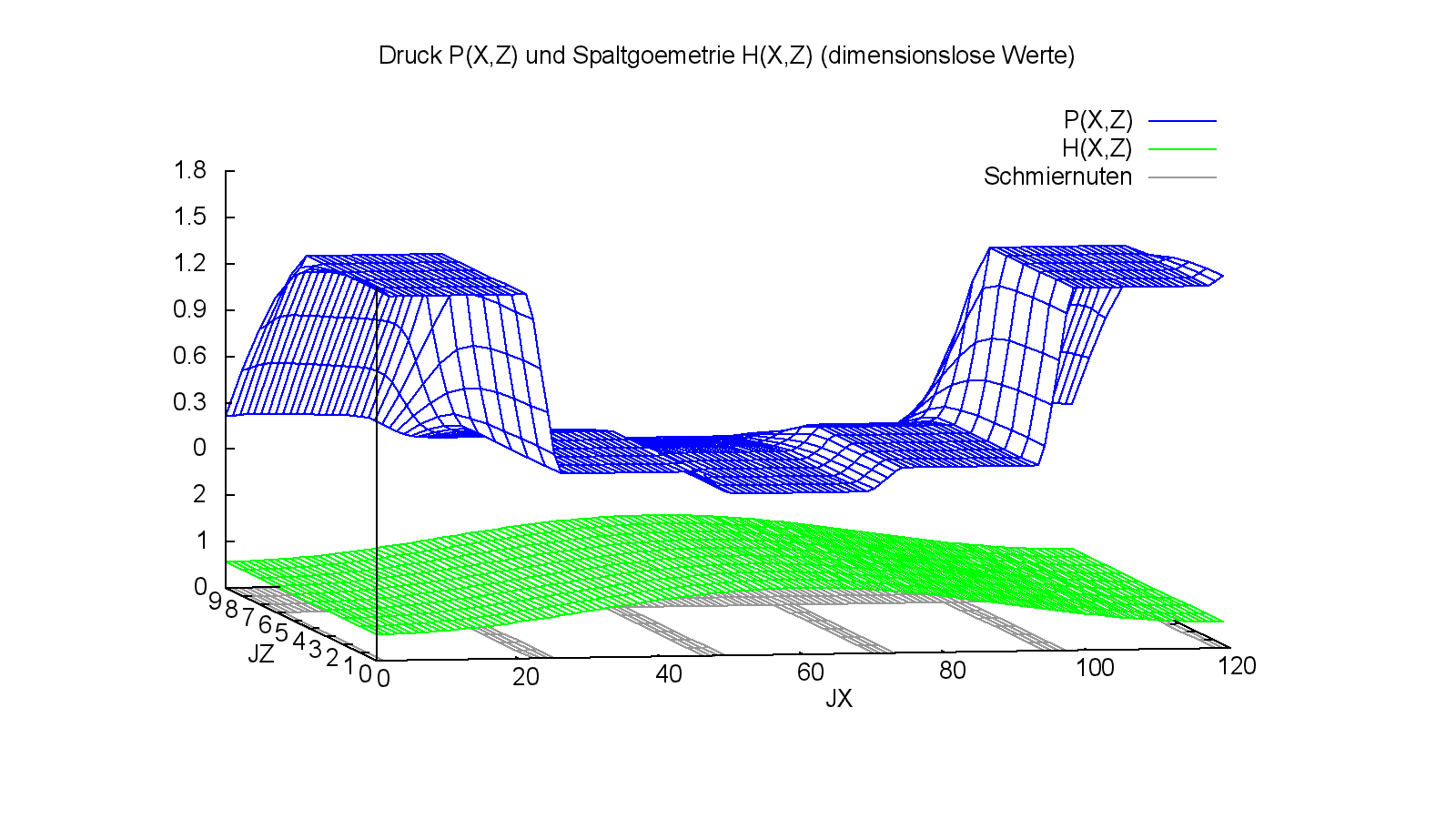

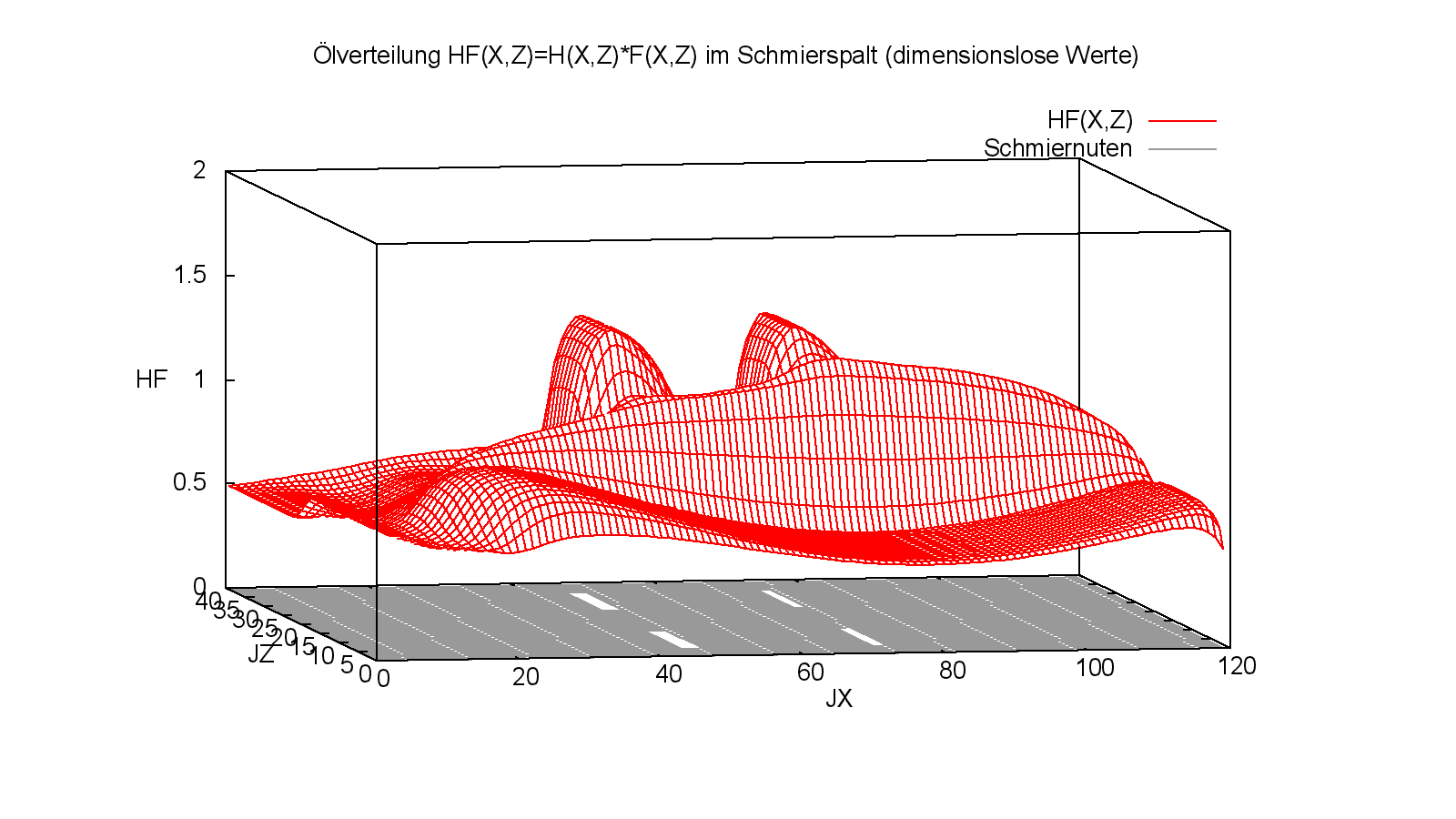

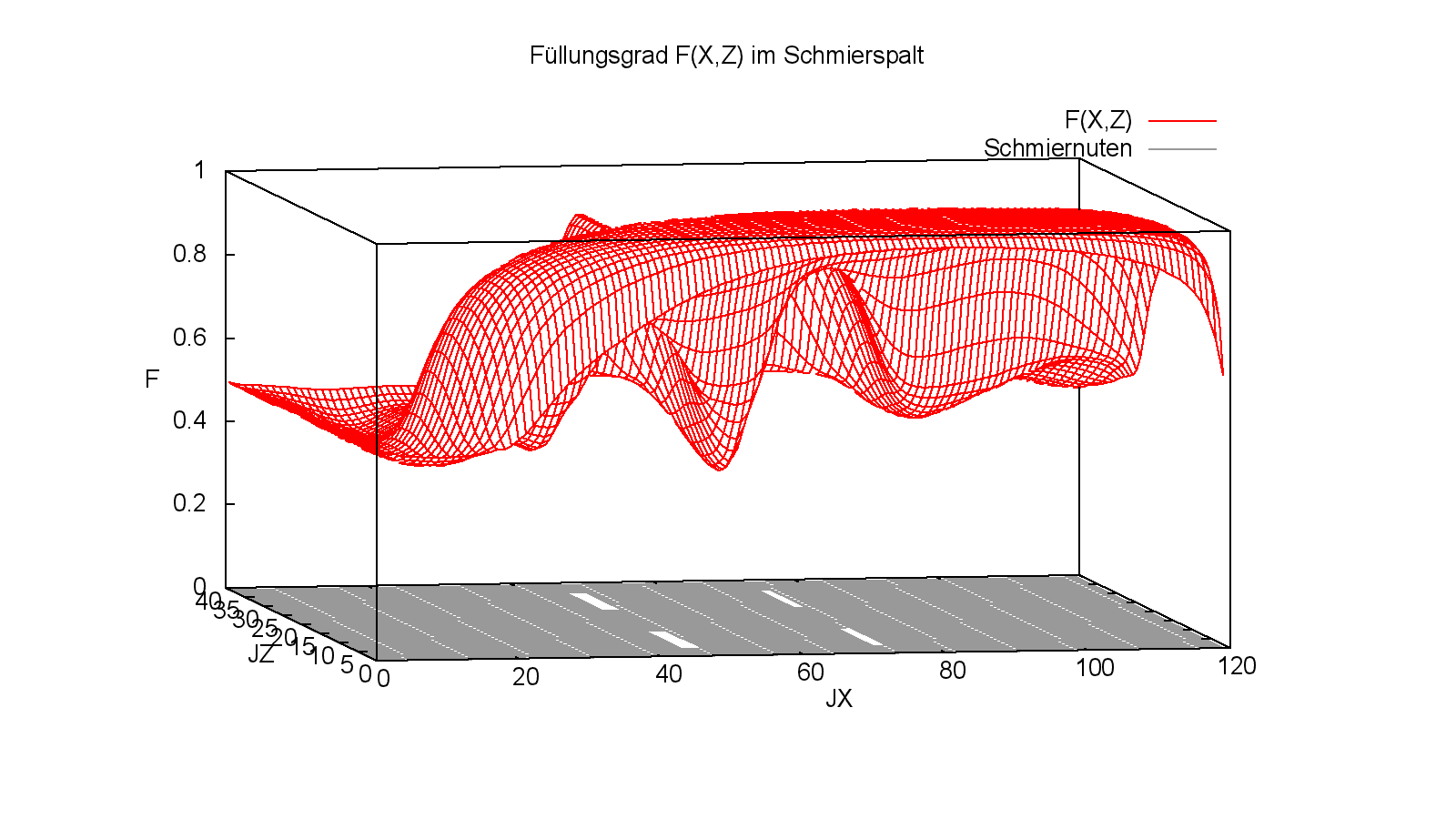

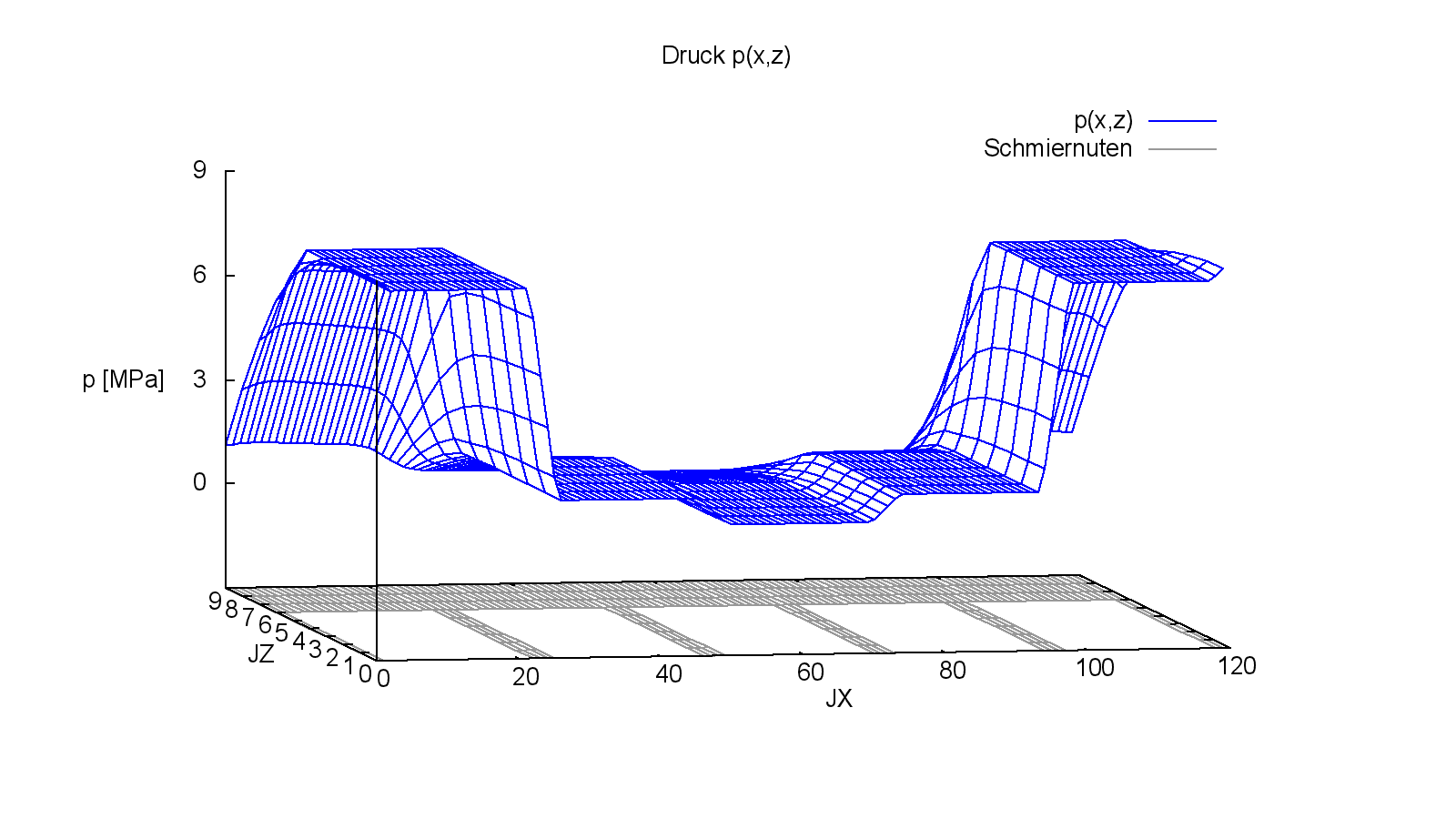

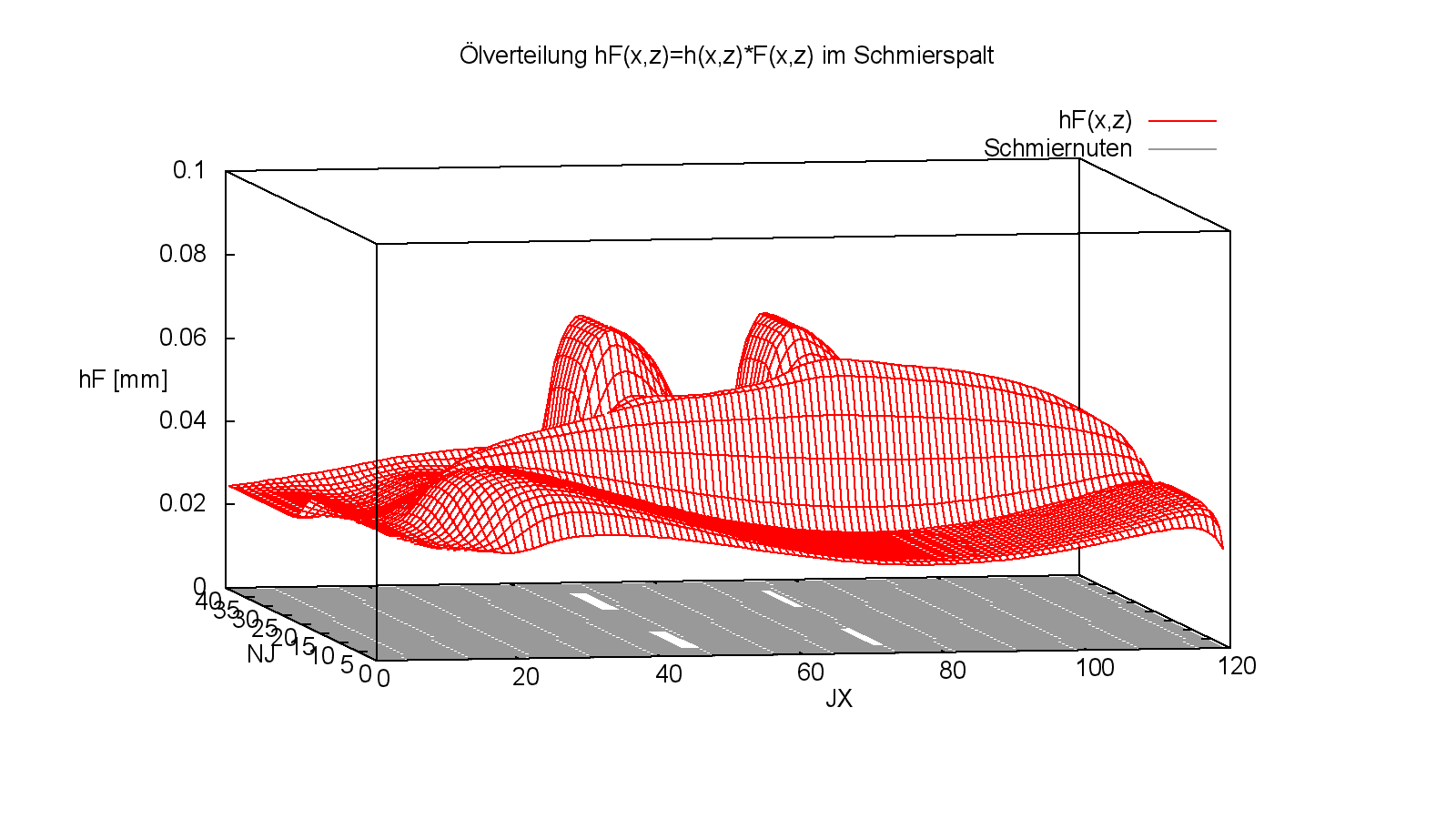

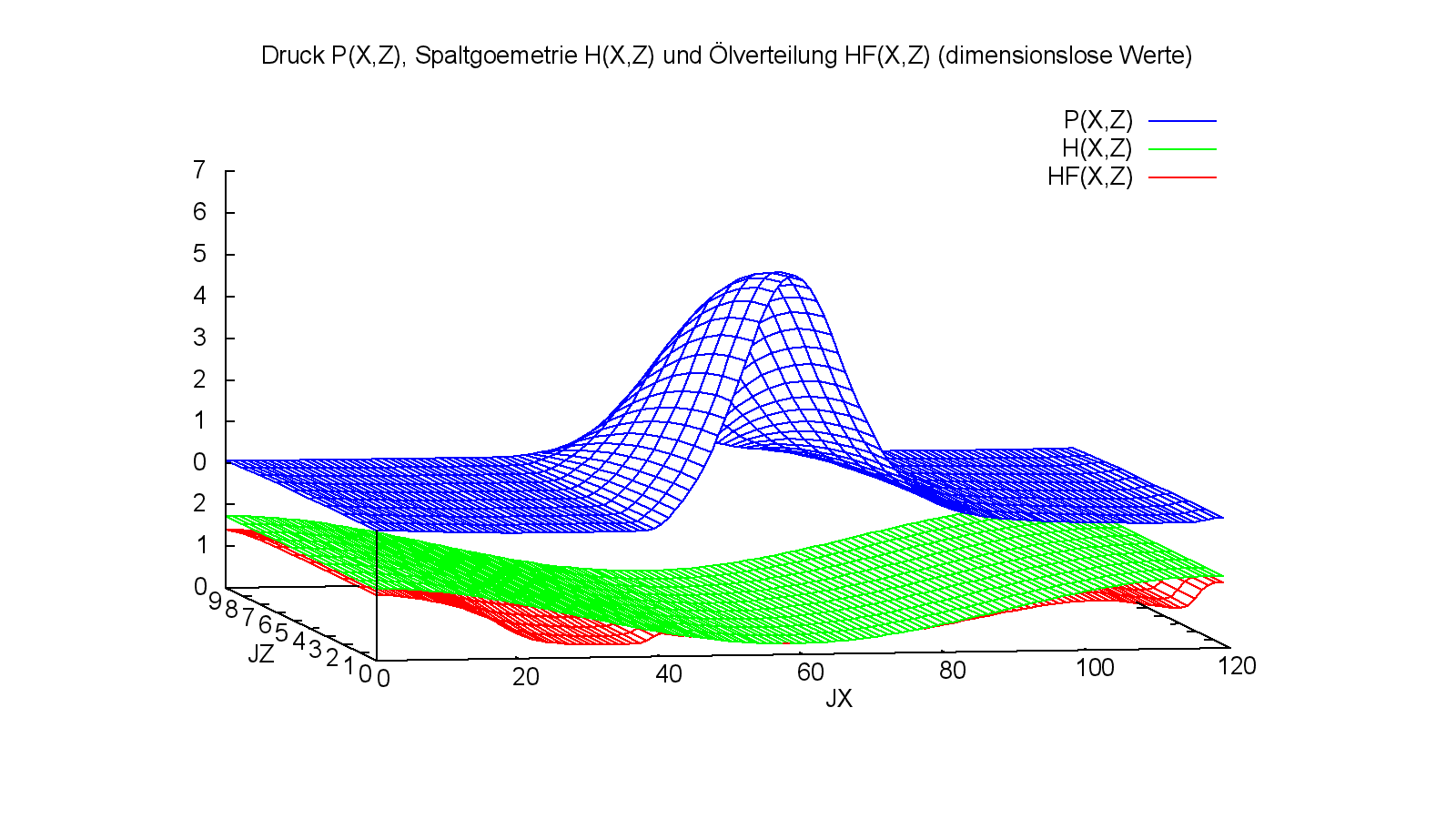

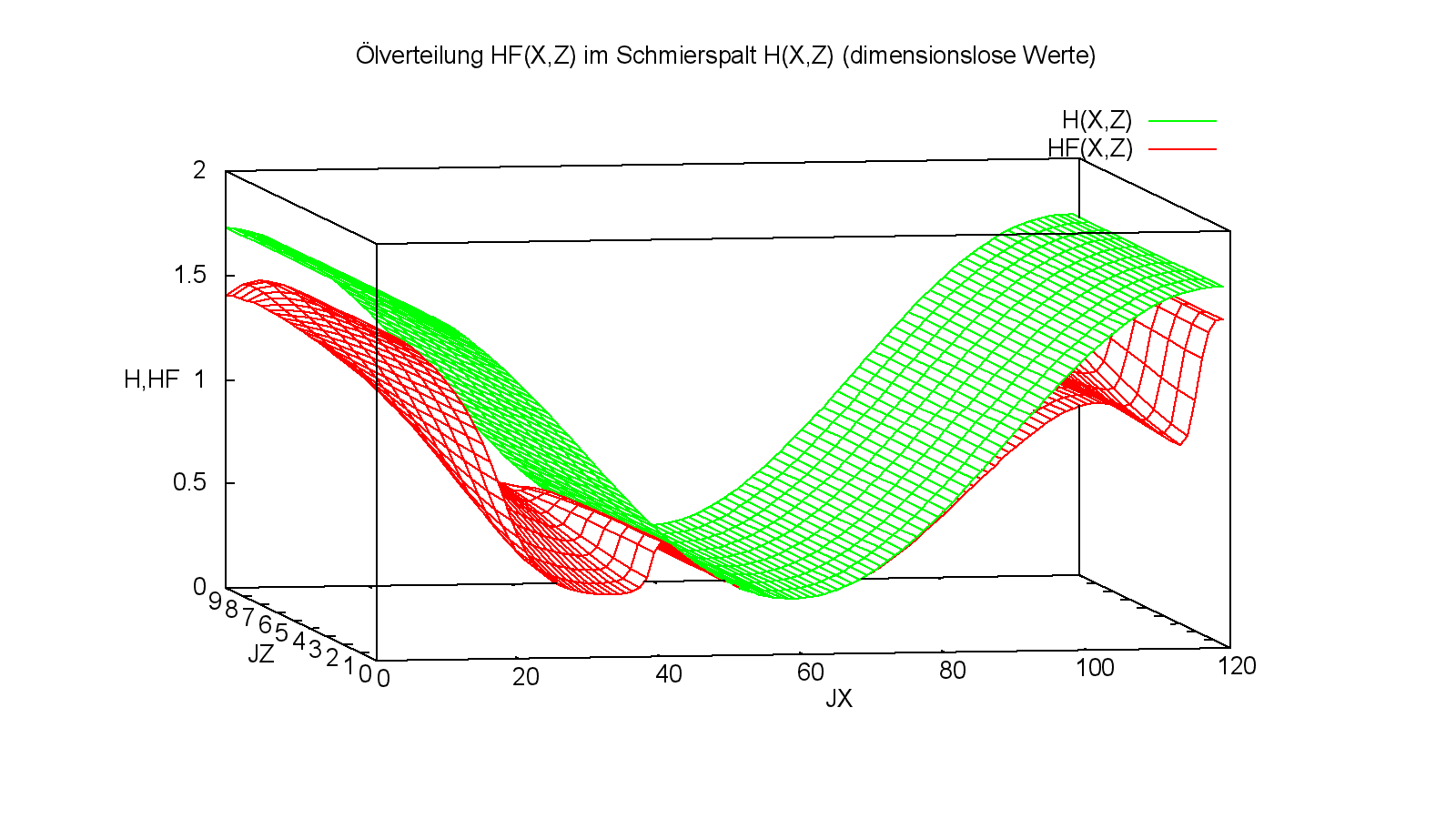

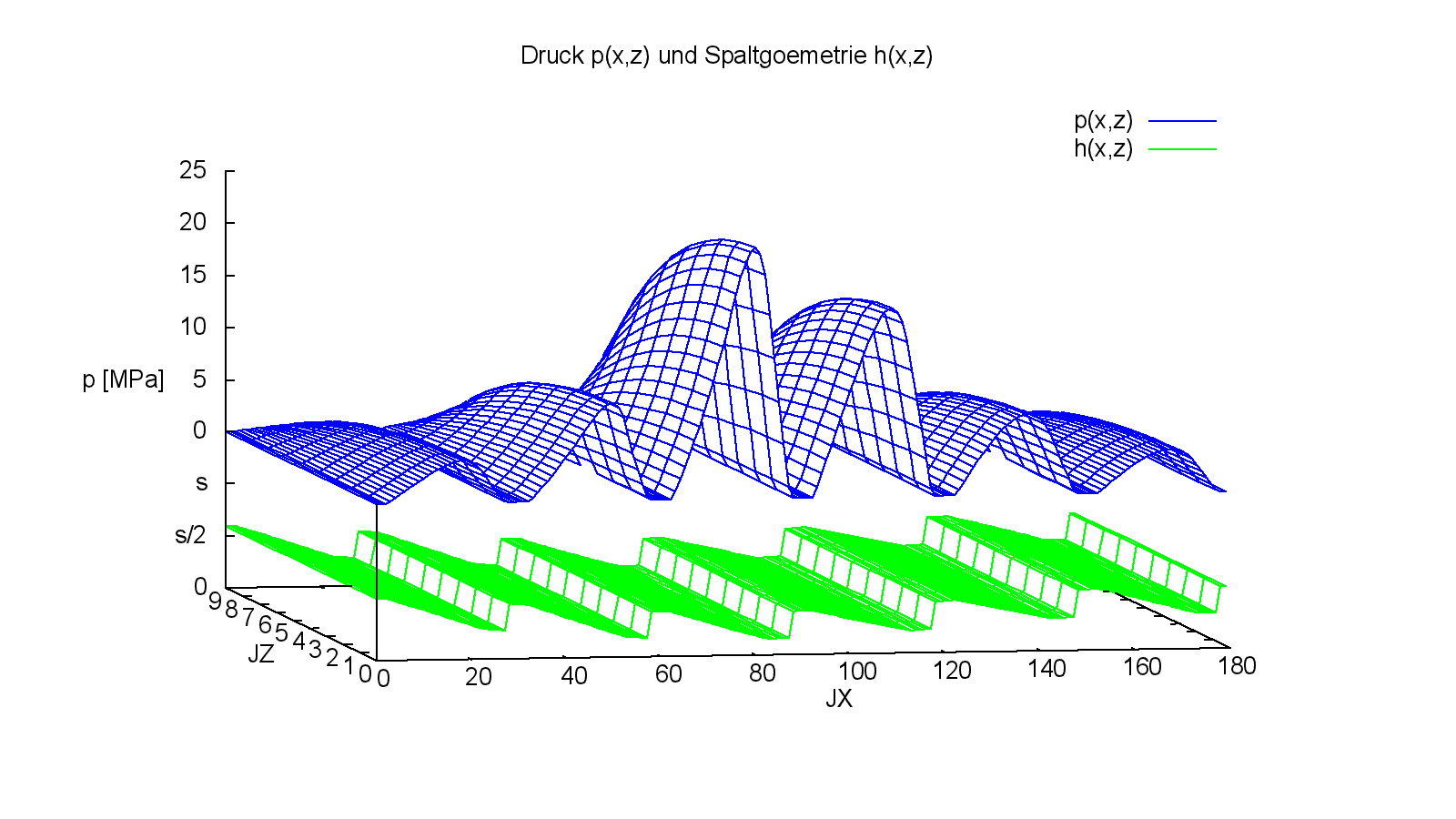

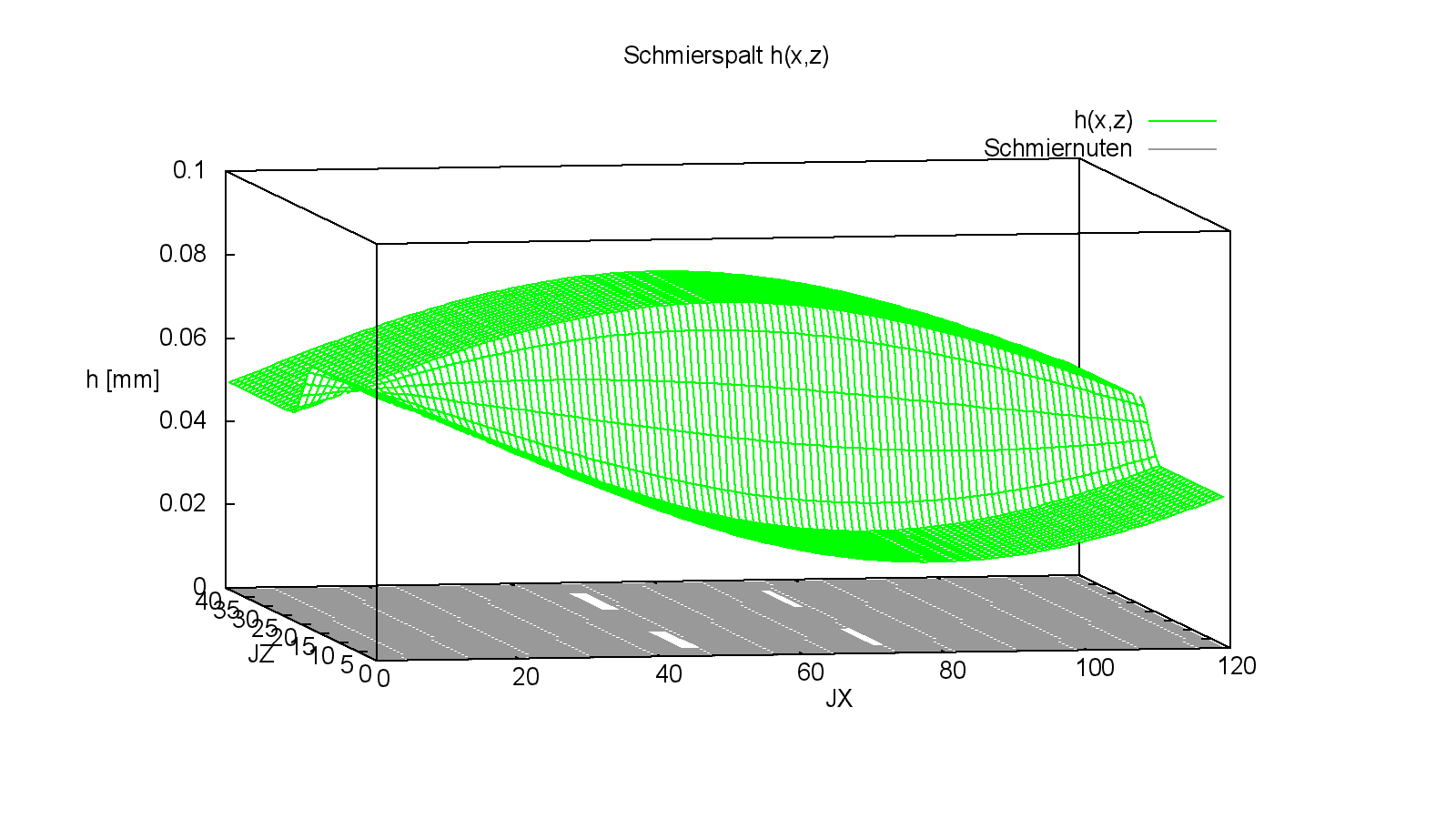

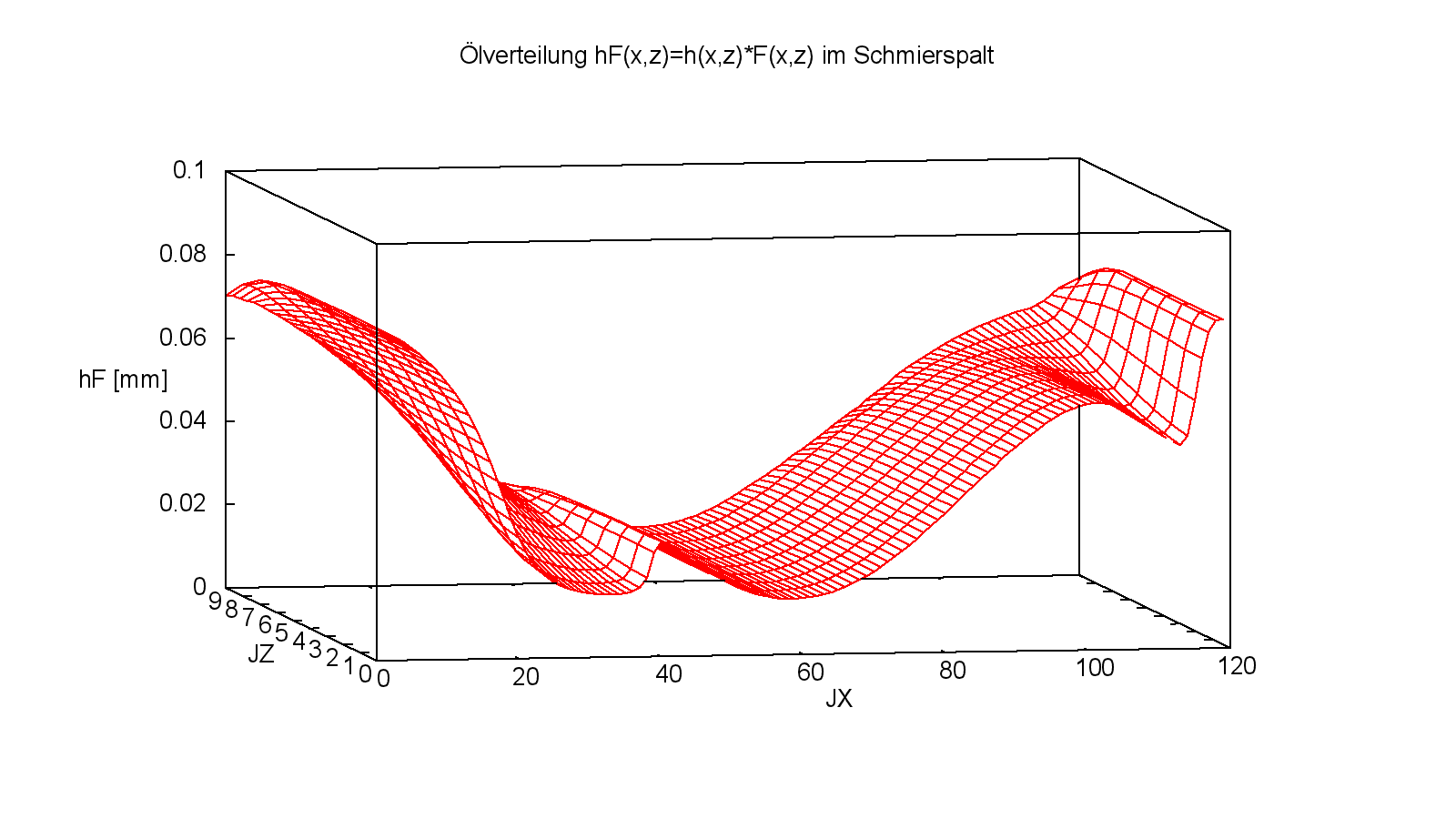

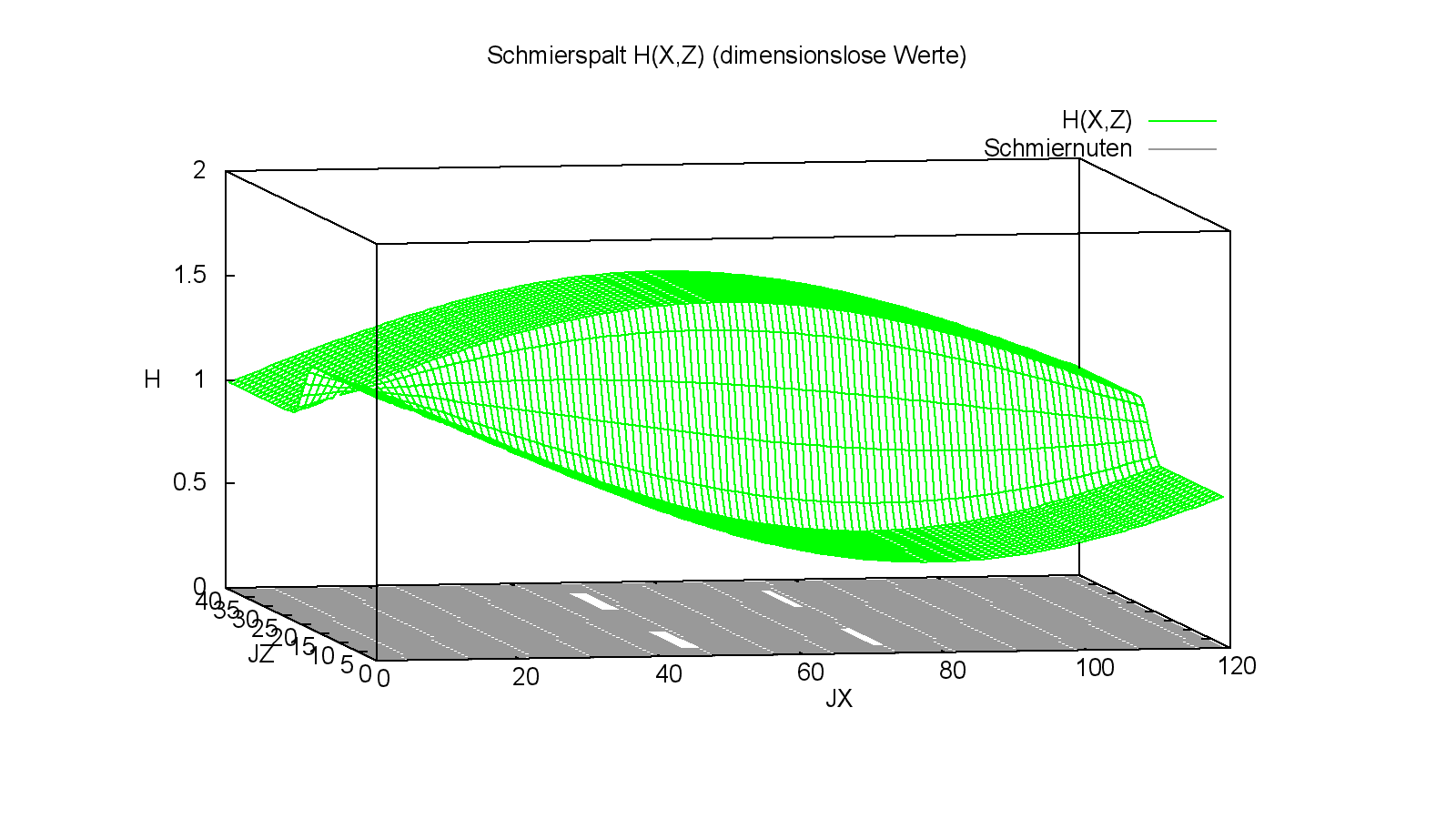

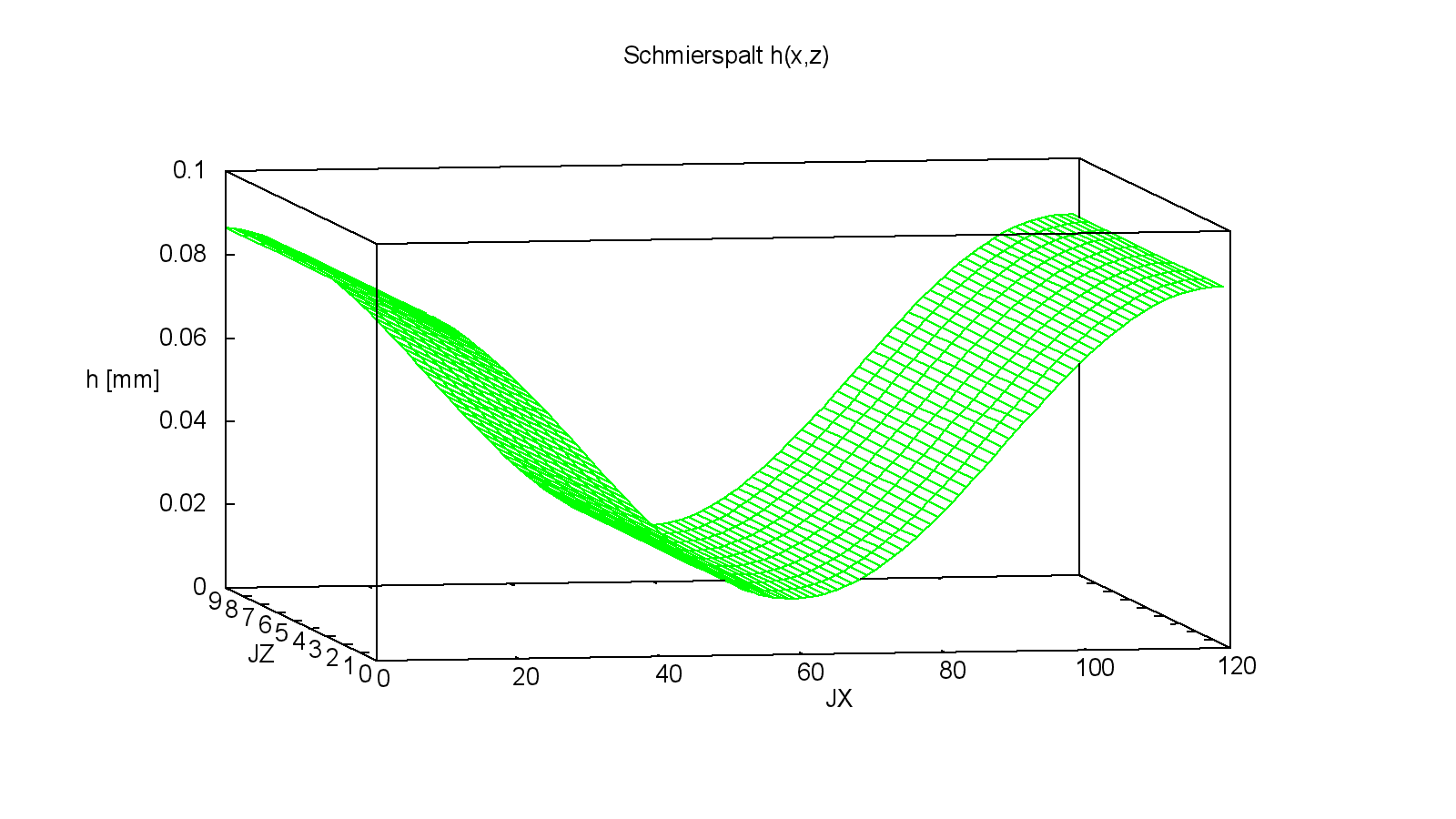

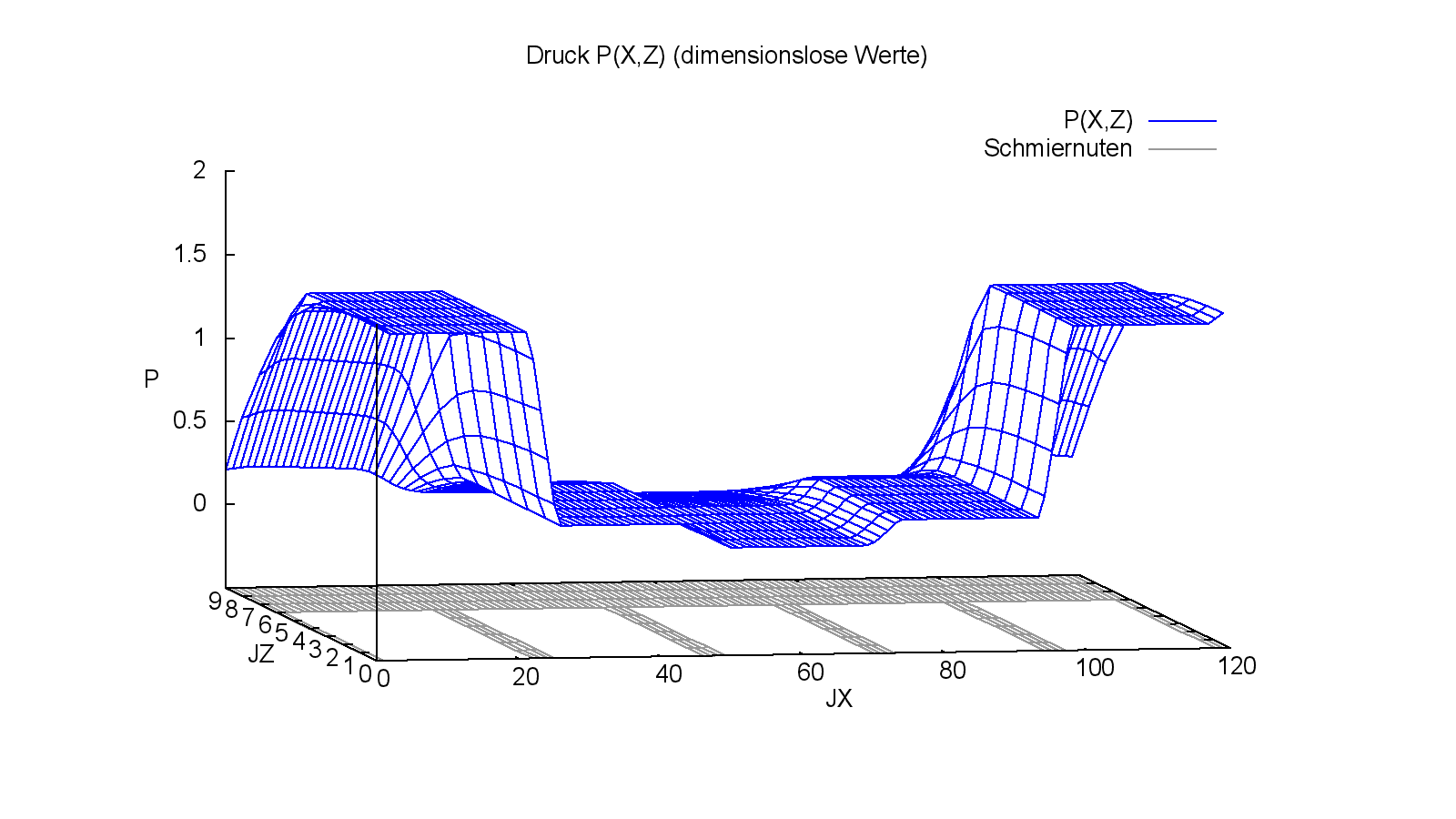

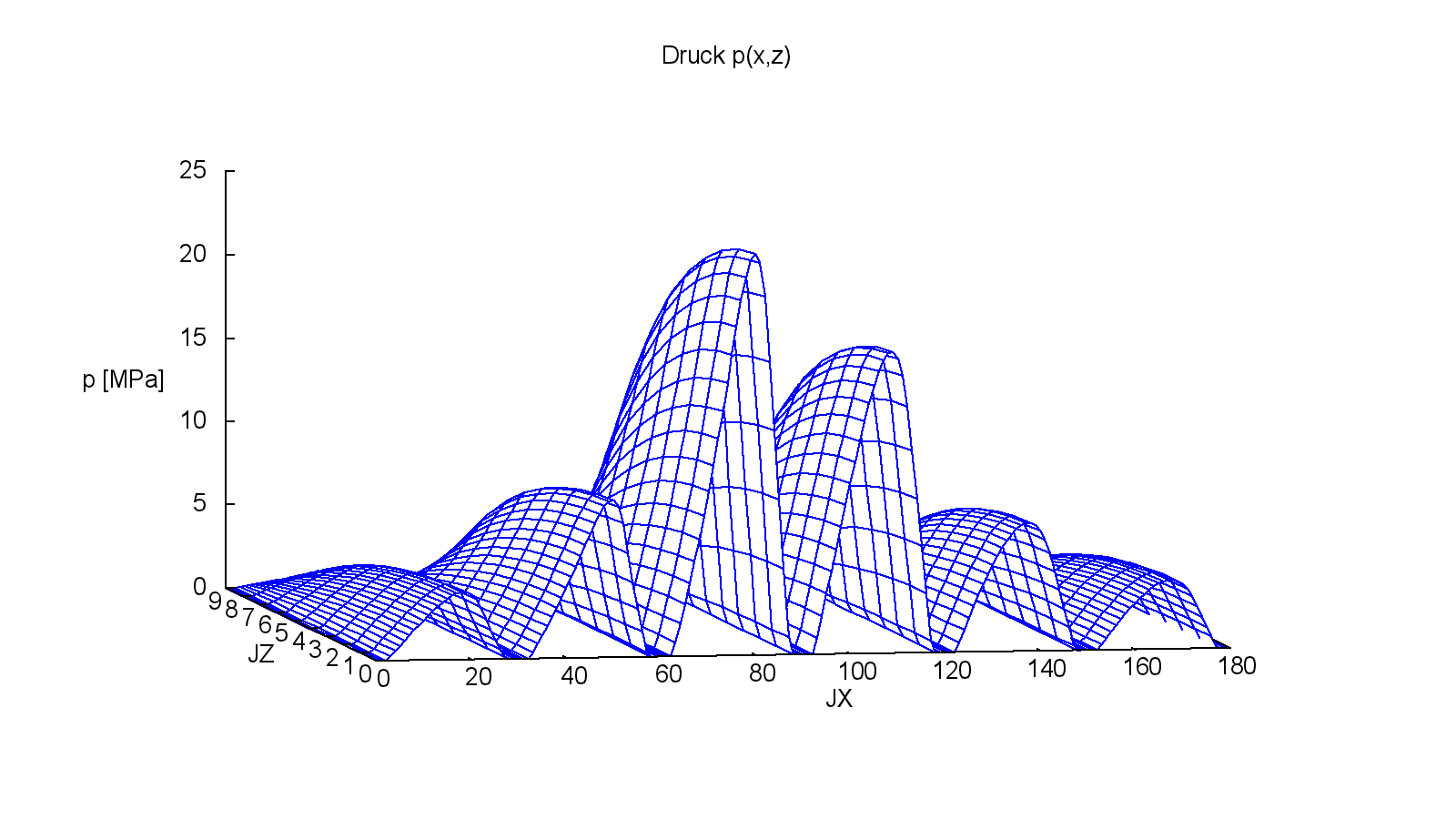

 -21- 3d-Bilder    P(X,Z), H(X,Z), HF(X,Z), F(X,Z) zum Zeitpunkt JT
 -22- 3d-Animation P(X,Z), H(X,Z), HF(X,Z), F(X,Z) ueber die Zeit
 -23- 3d-Bilder    Lagerspielraum Spiel(X,Z)       zum Zeitpunkt JT
 -24- 3d-Animation Lagerspielraum Spiel(X,Z)       ueber die Zeit

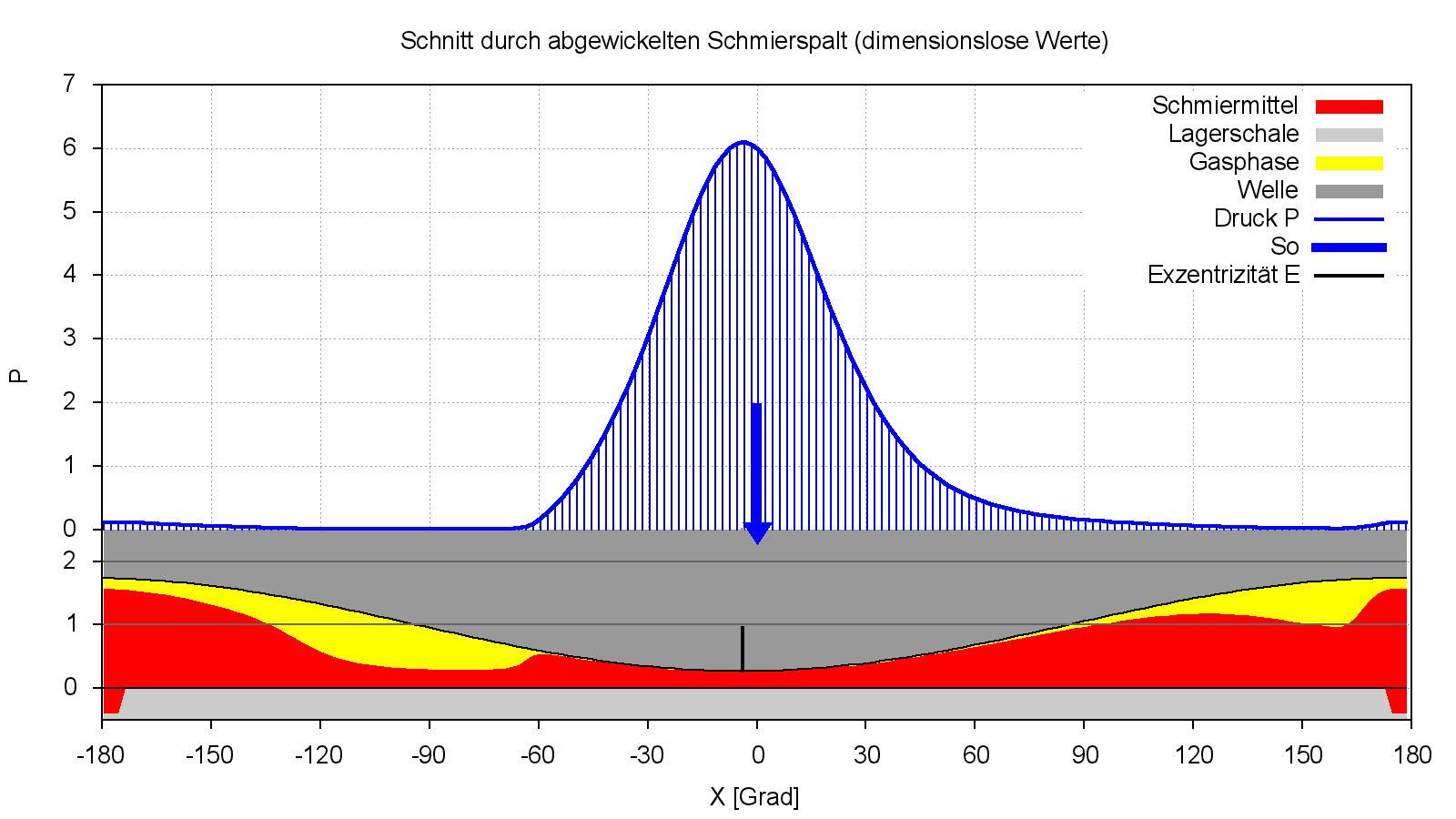

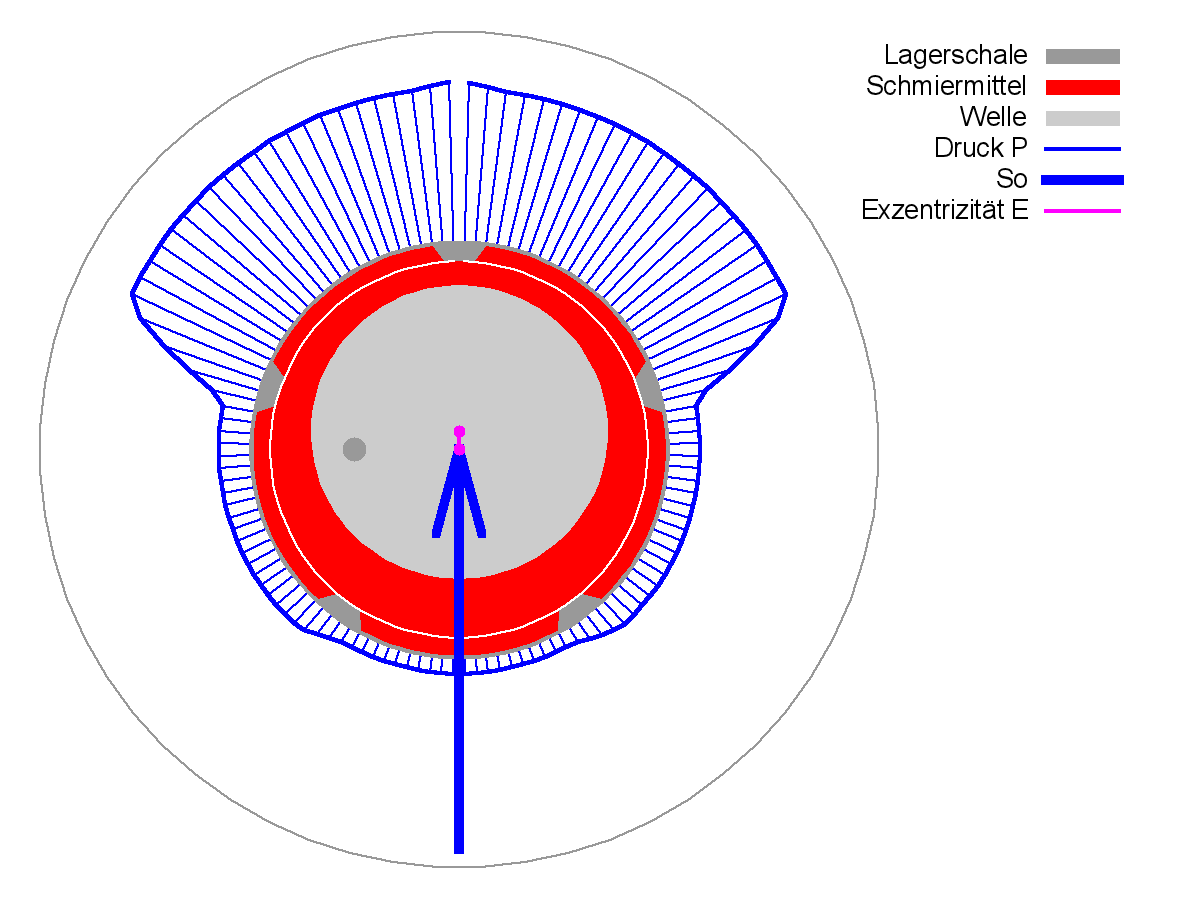

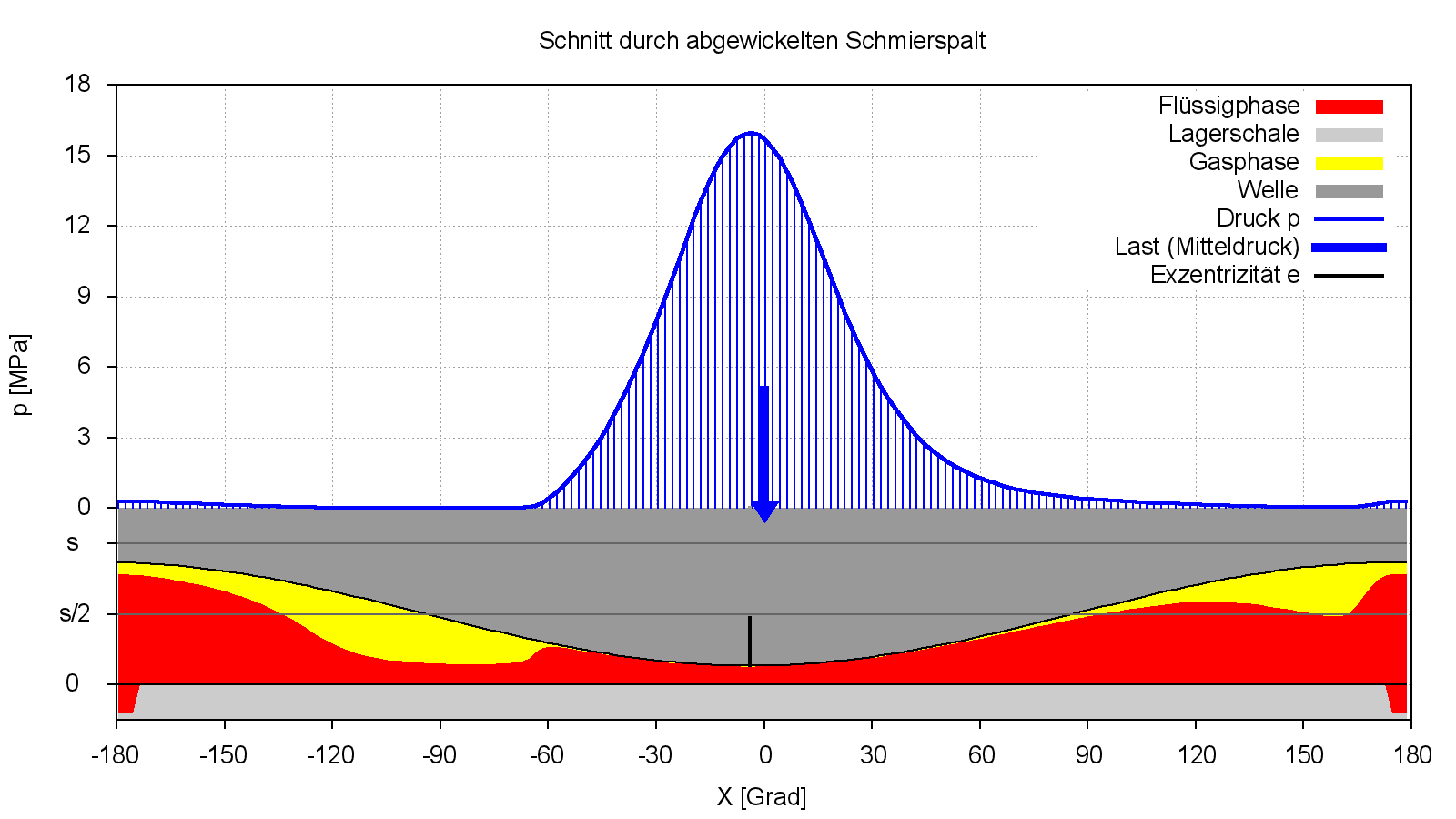

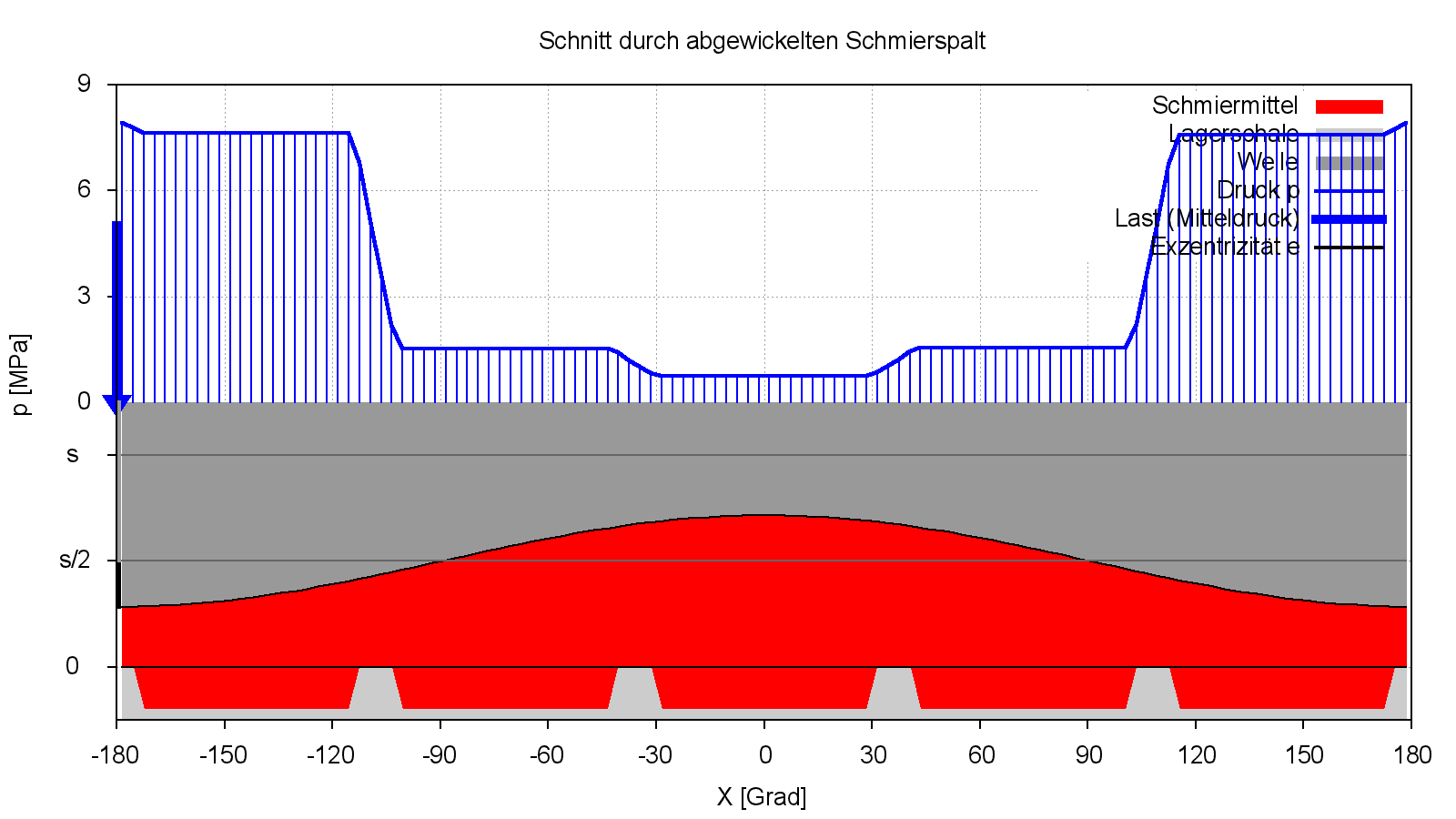

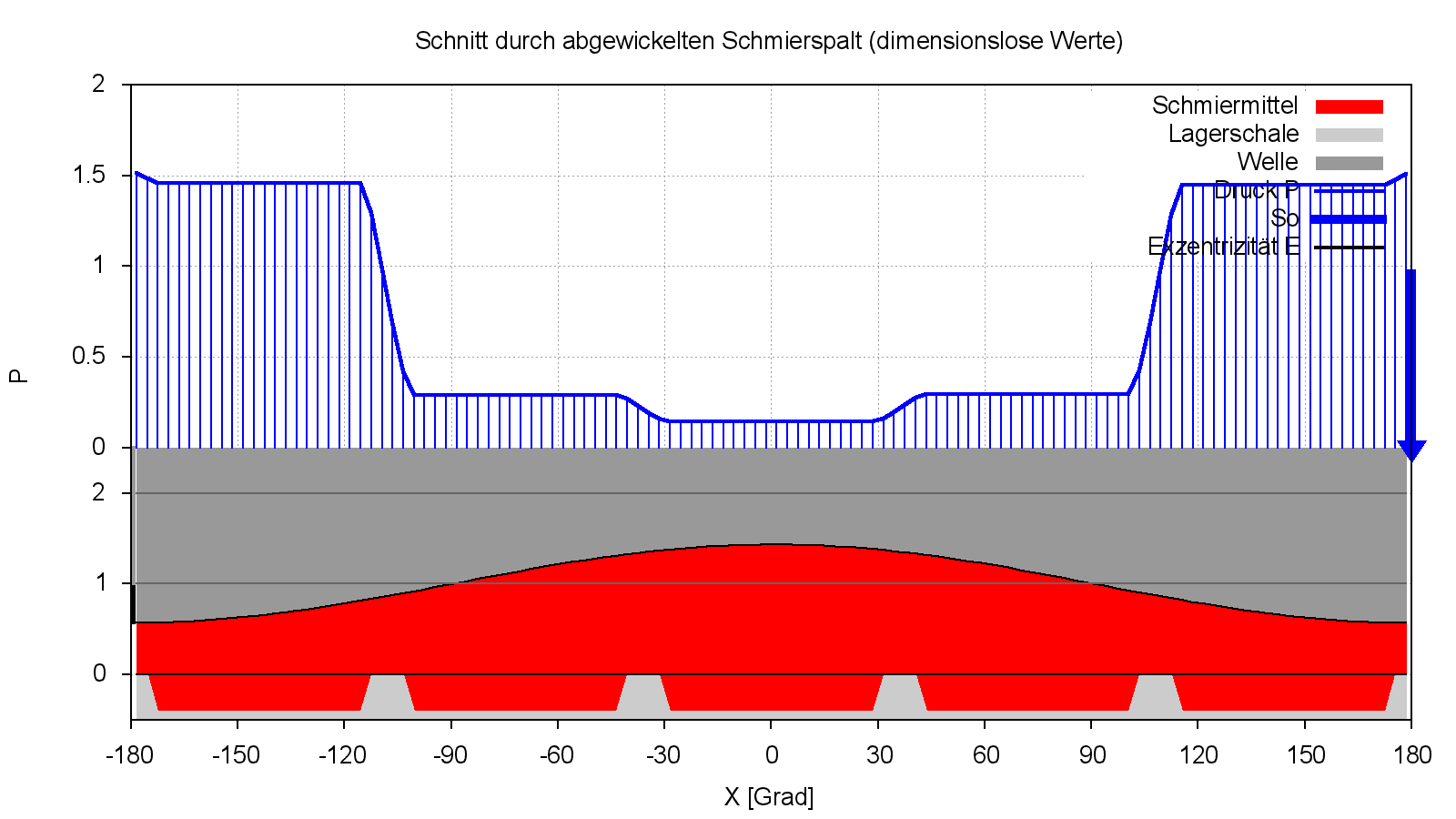

 -25- 2d-Bilder    P(X), H(X), F(X) im Schnitt JZ, zum Zeitpunkt JT
 -26- 2d-Animation P(X), H(X), F(X) im Schnitt JZ, ueber die Zeit

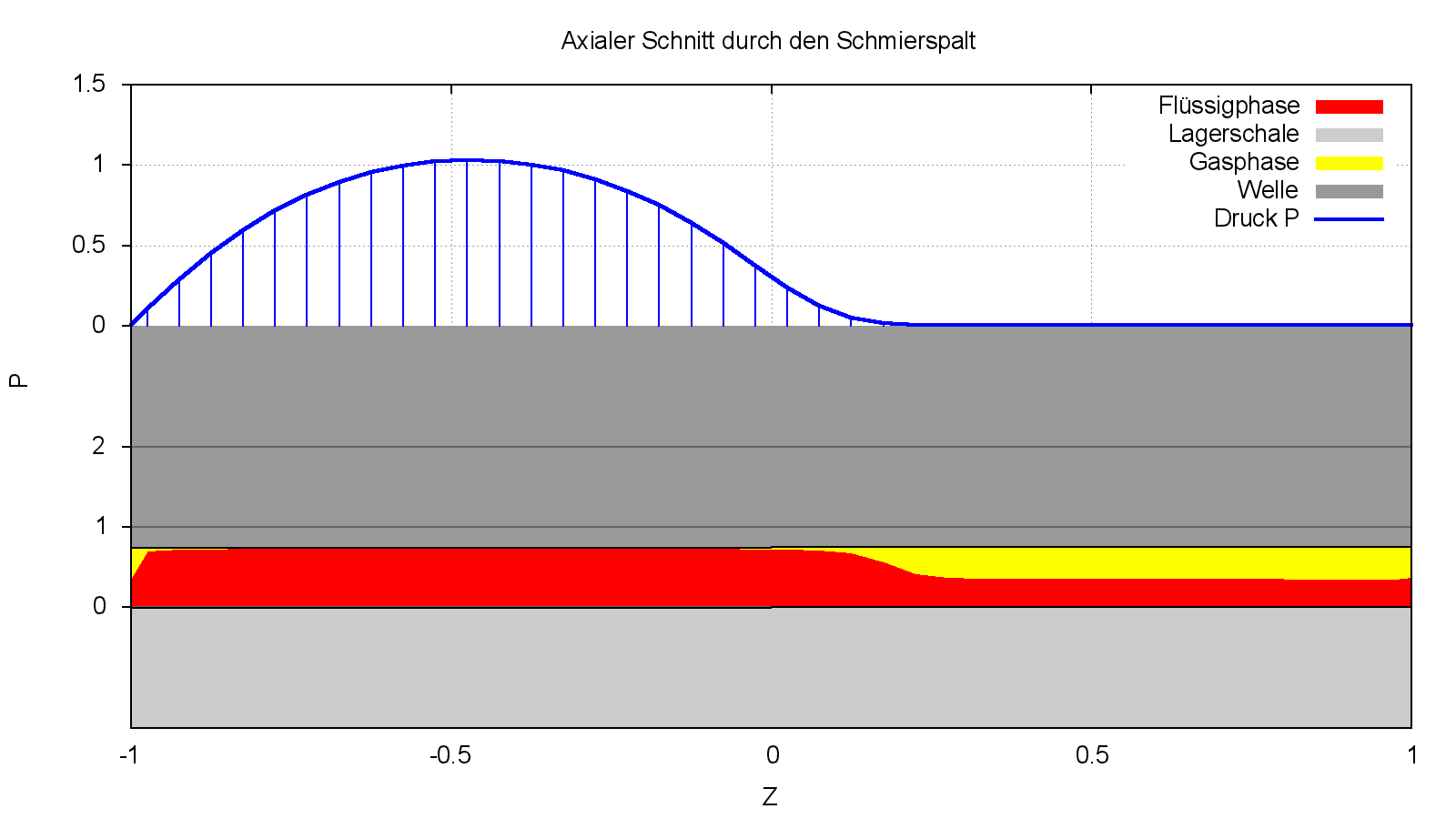

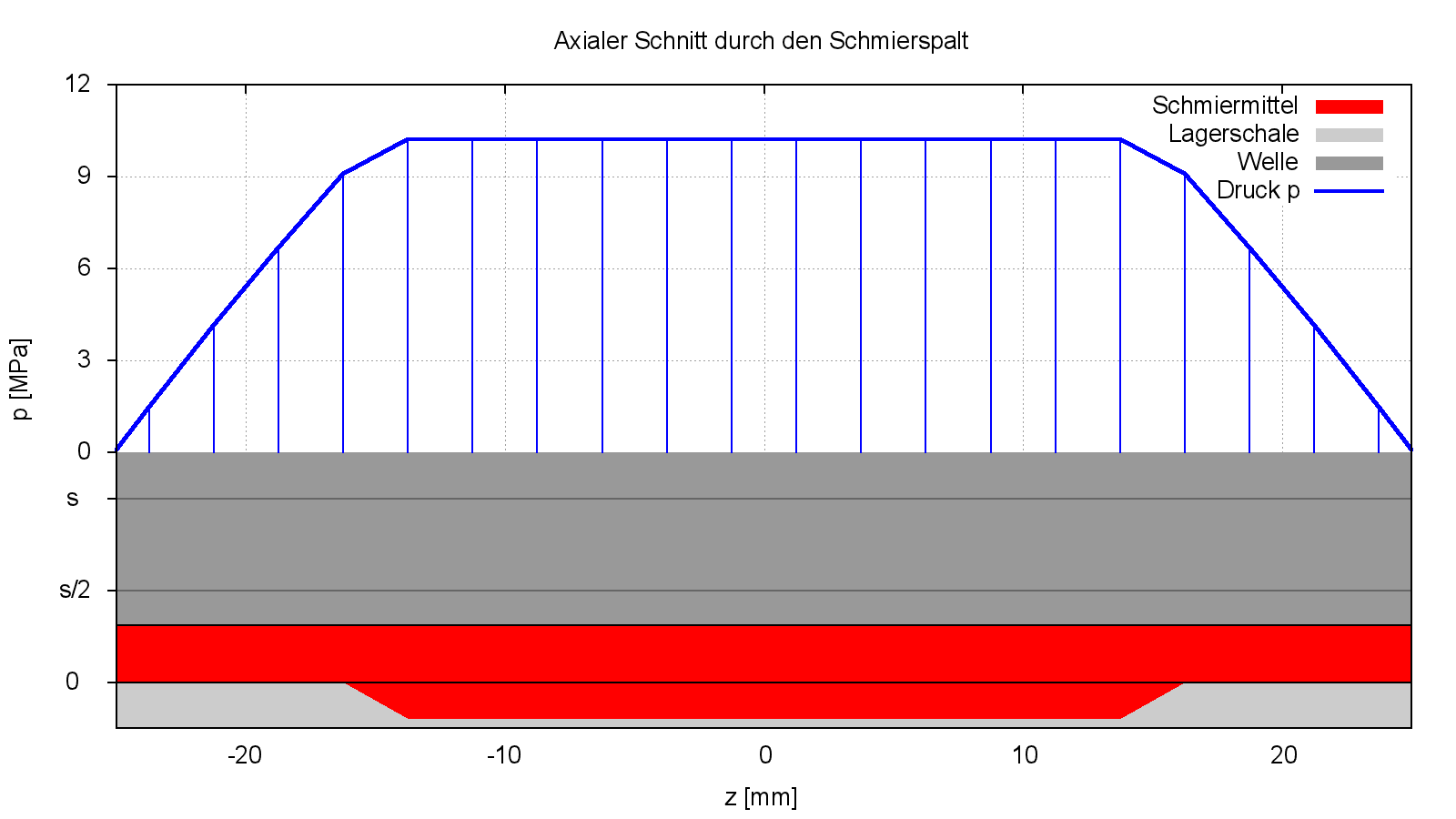

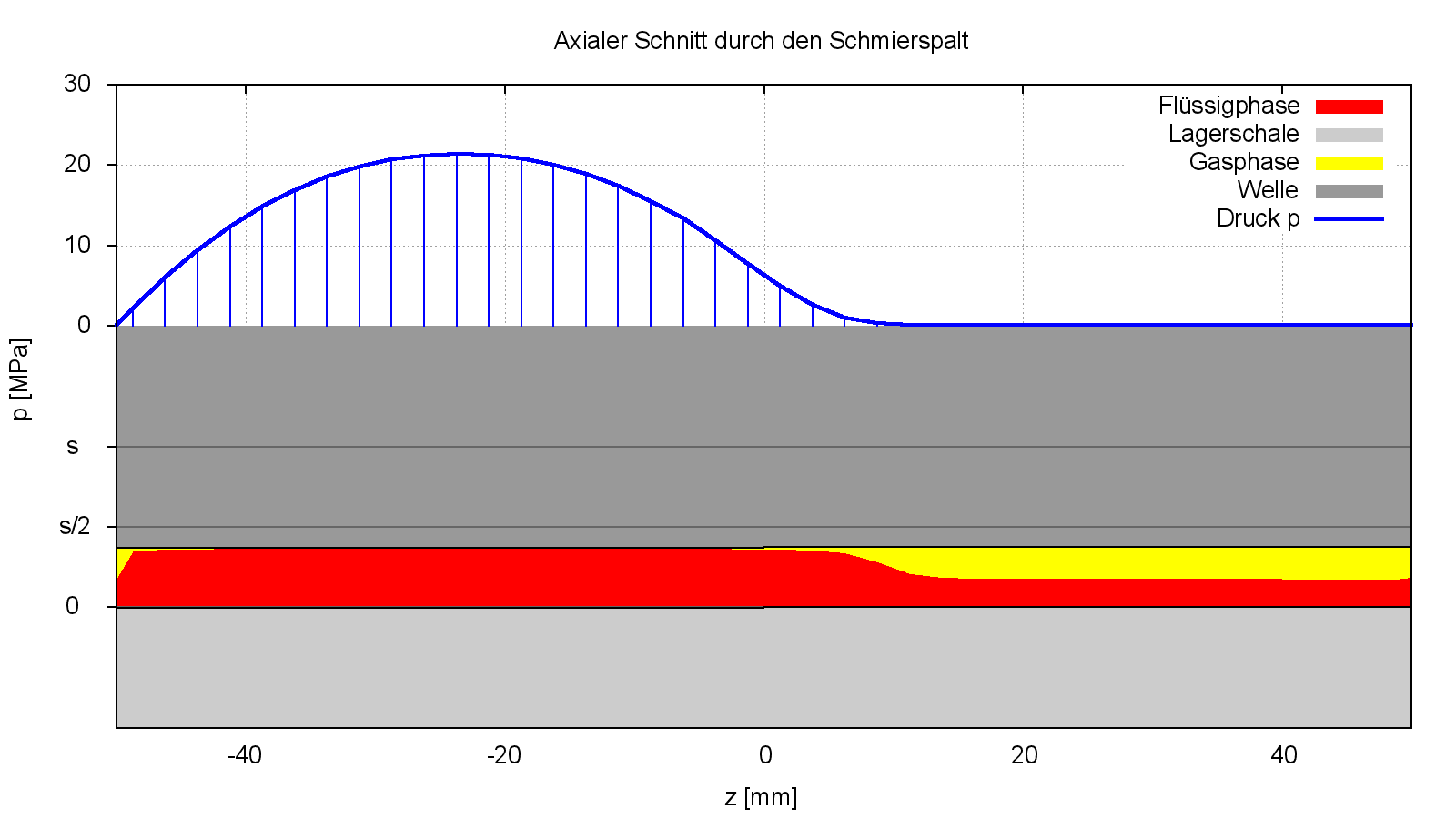

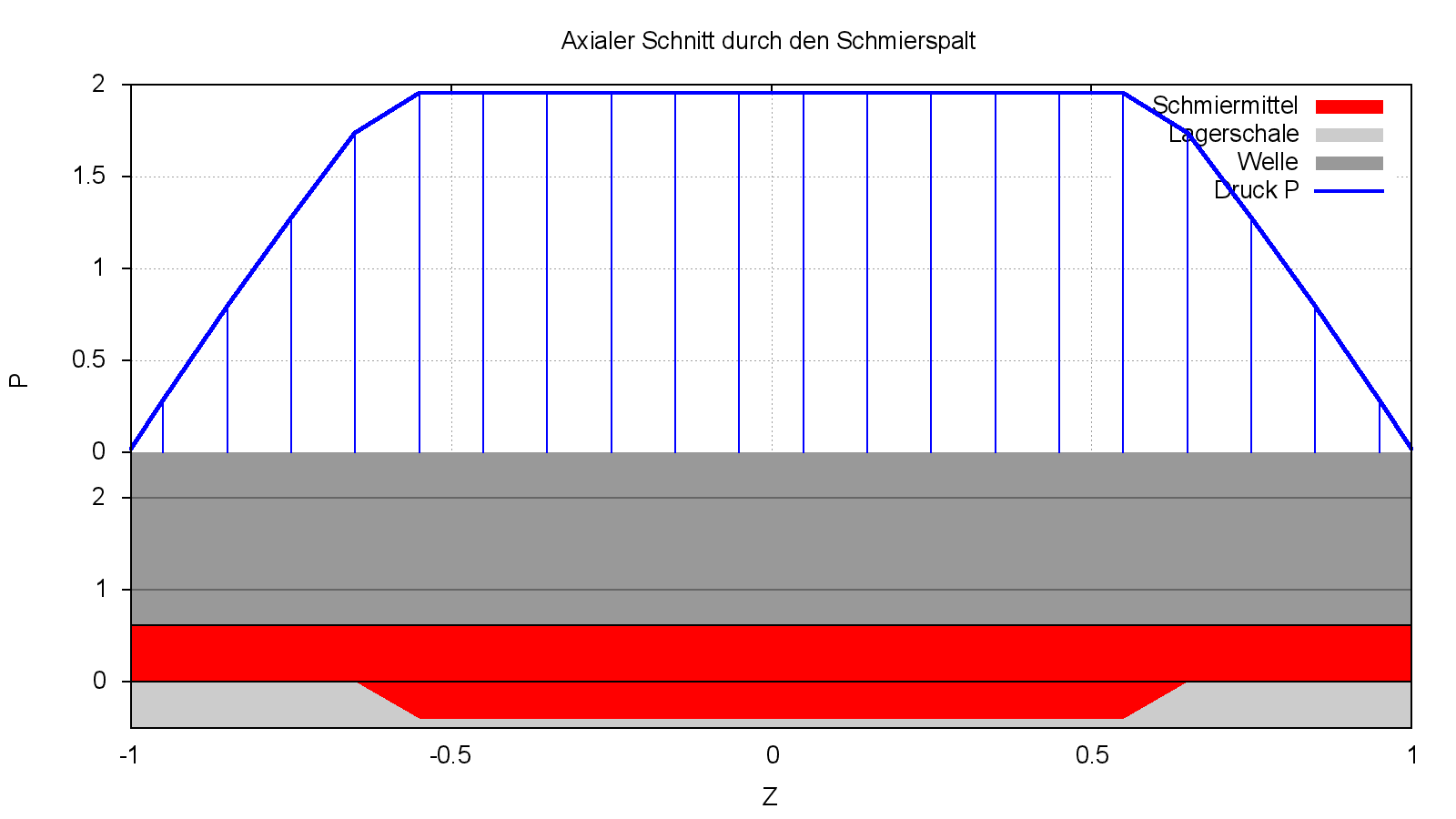

 -27- 2d-Bilder    P(Z), H(Z), F(Z) im Schnitt JX, zum Zeitpunkt JT
 -28- 2d-Animation P(Z), H(Z), F(Z) im Schnitt JX, ueber die Zeit

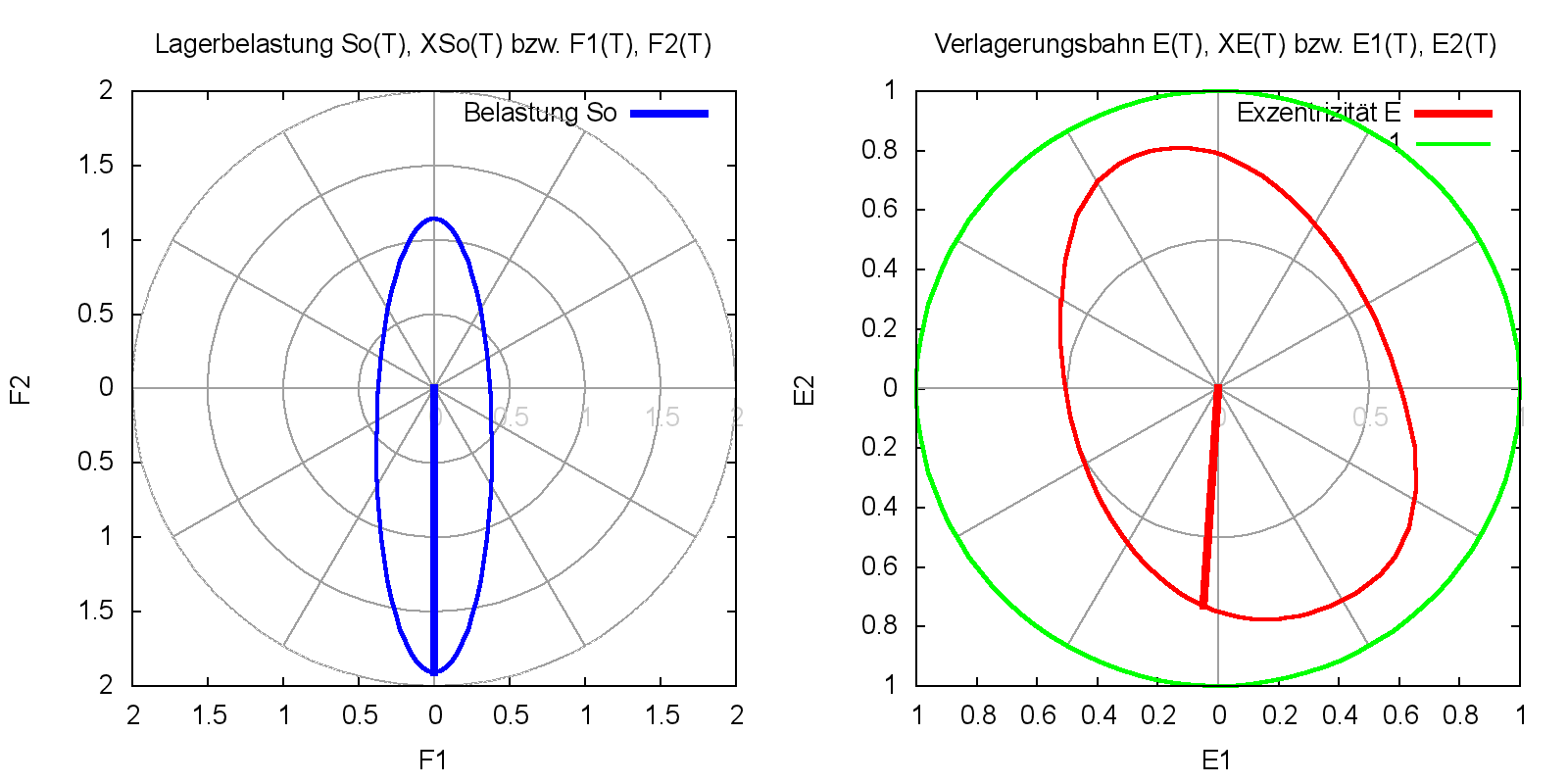

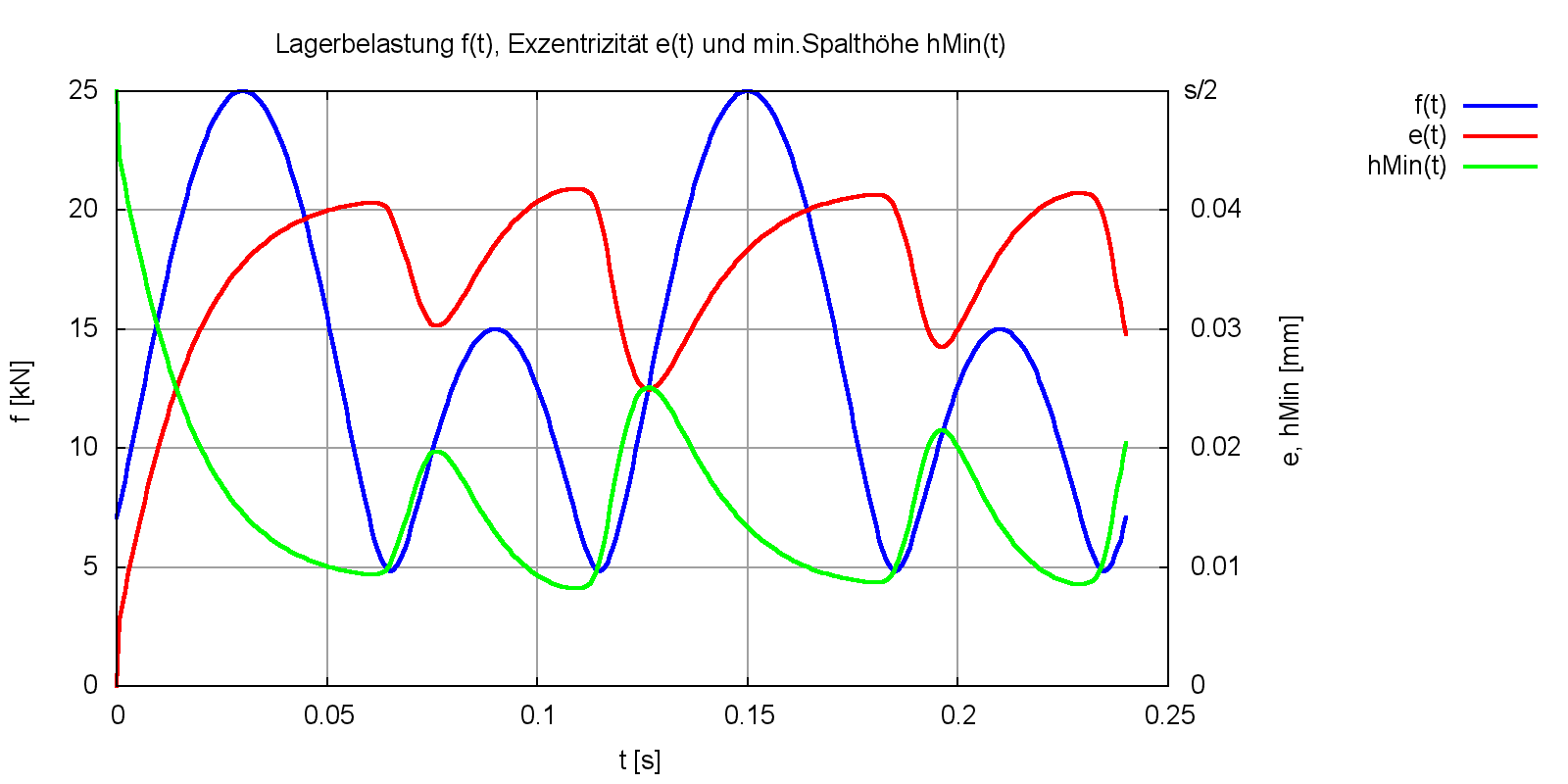

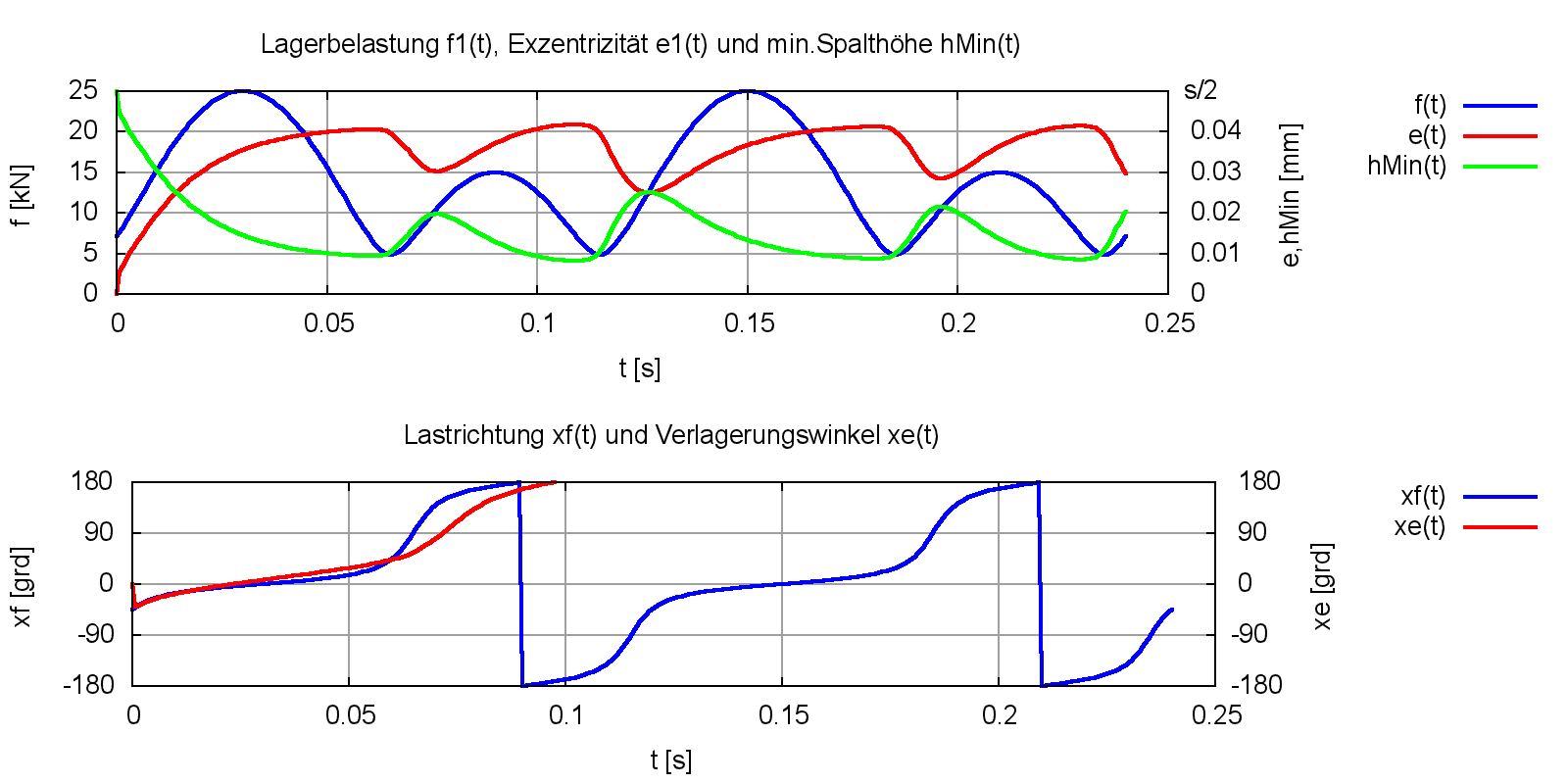

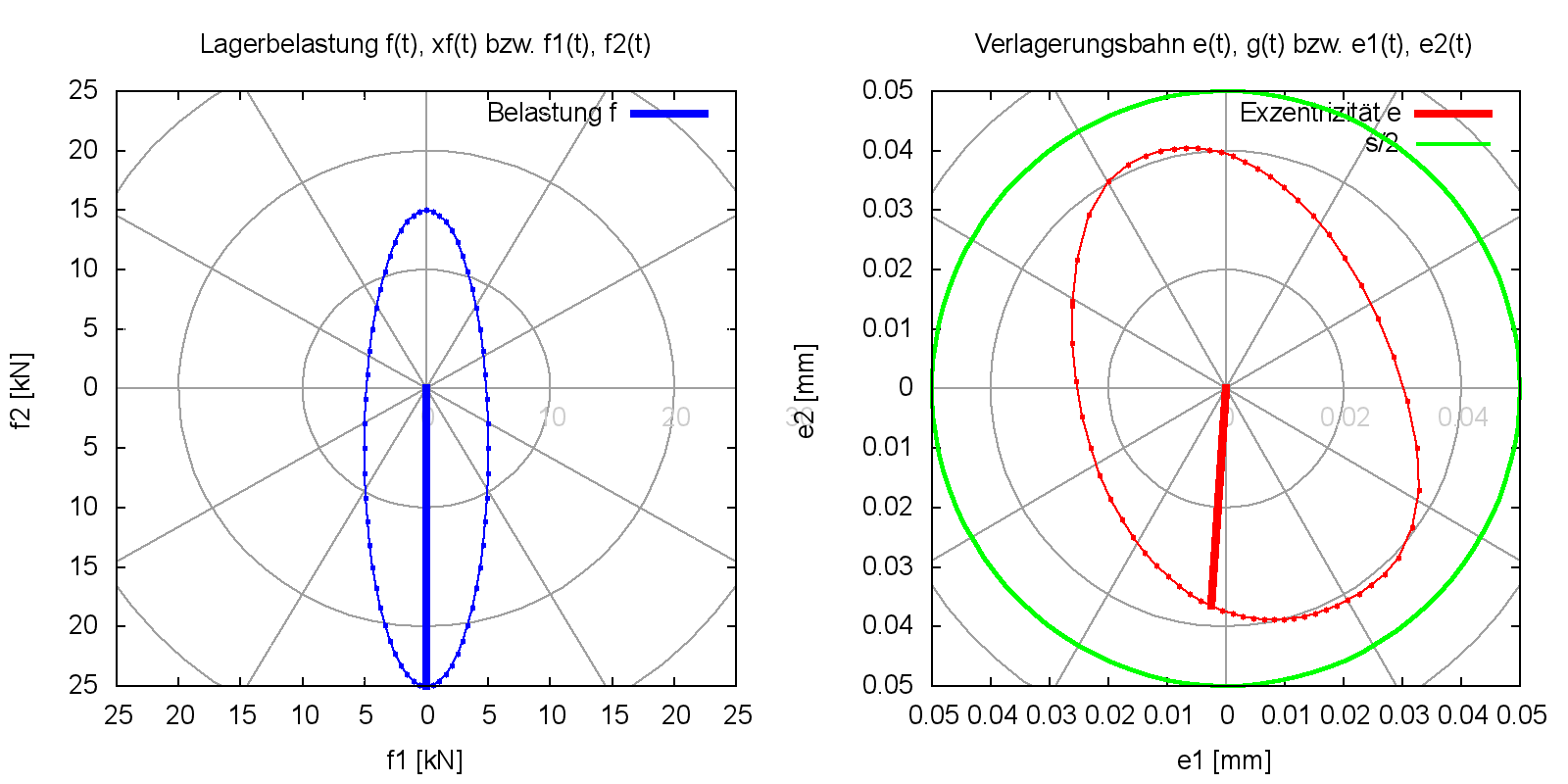

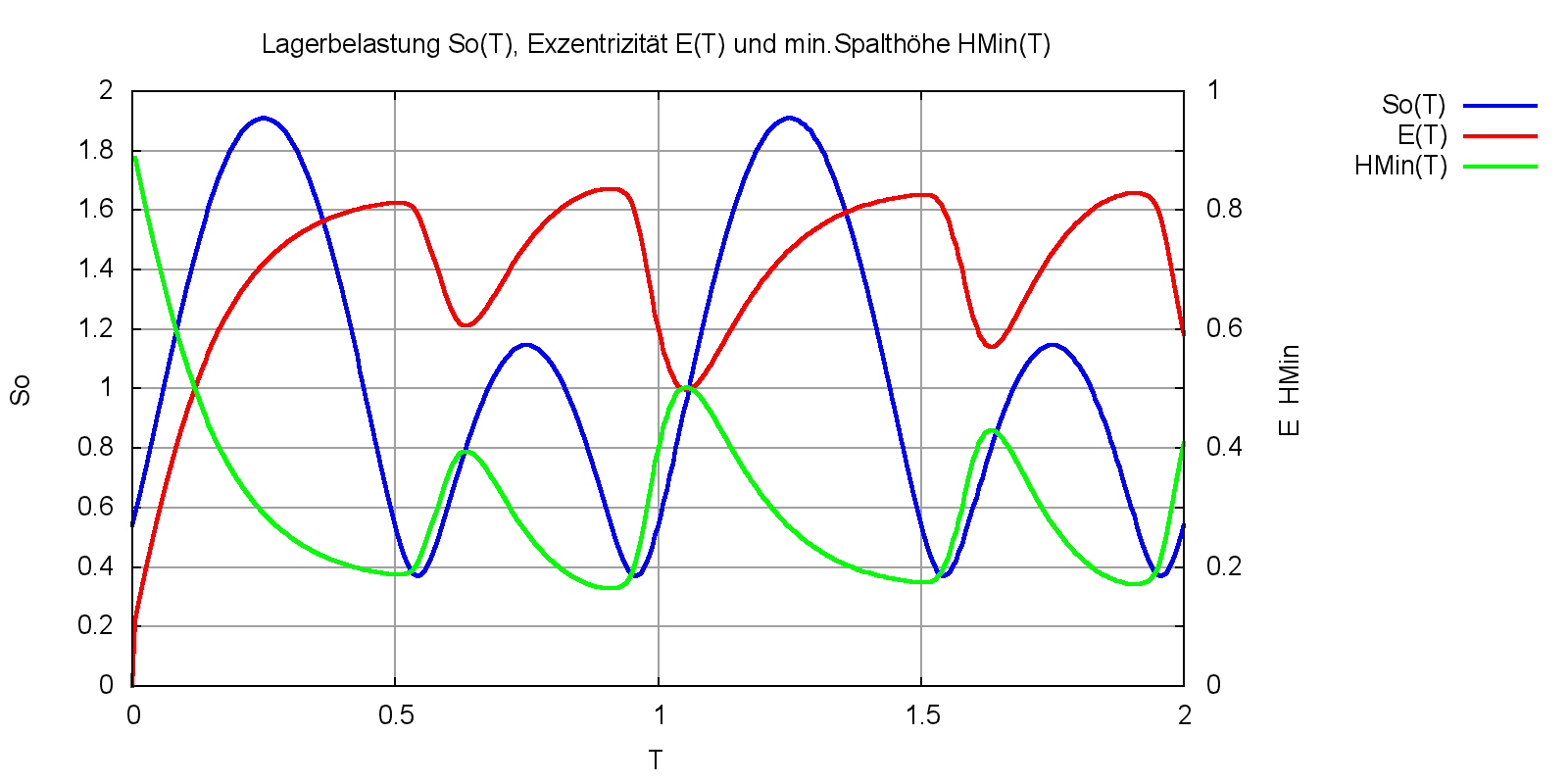

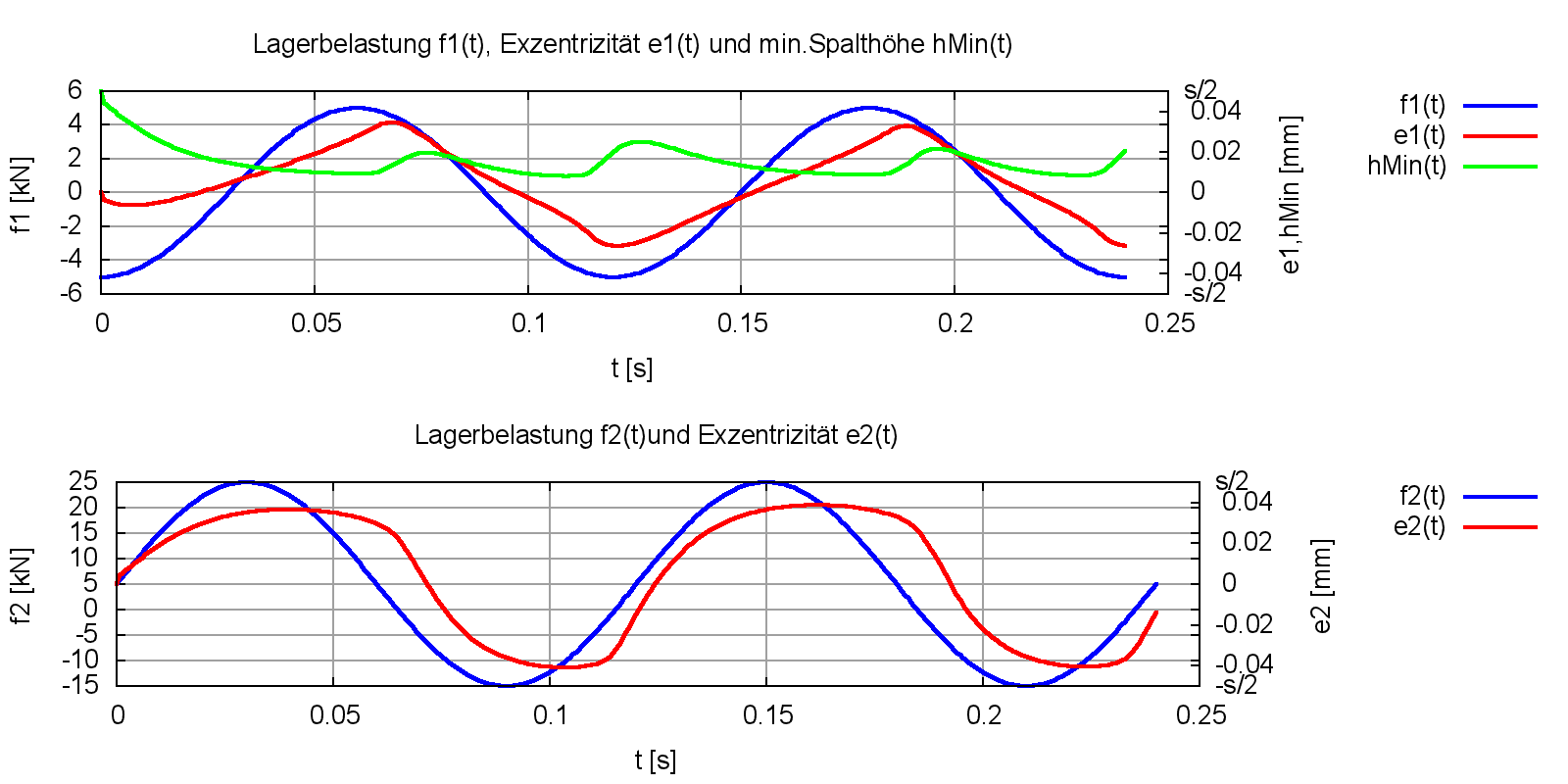

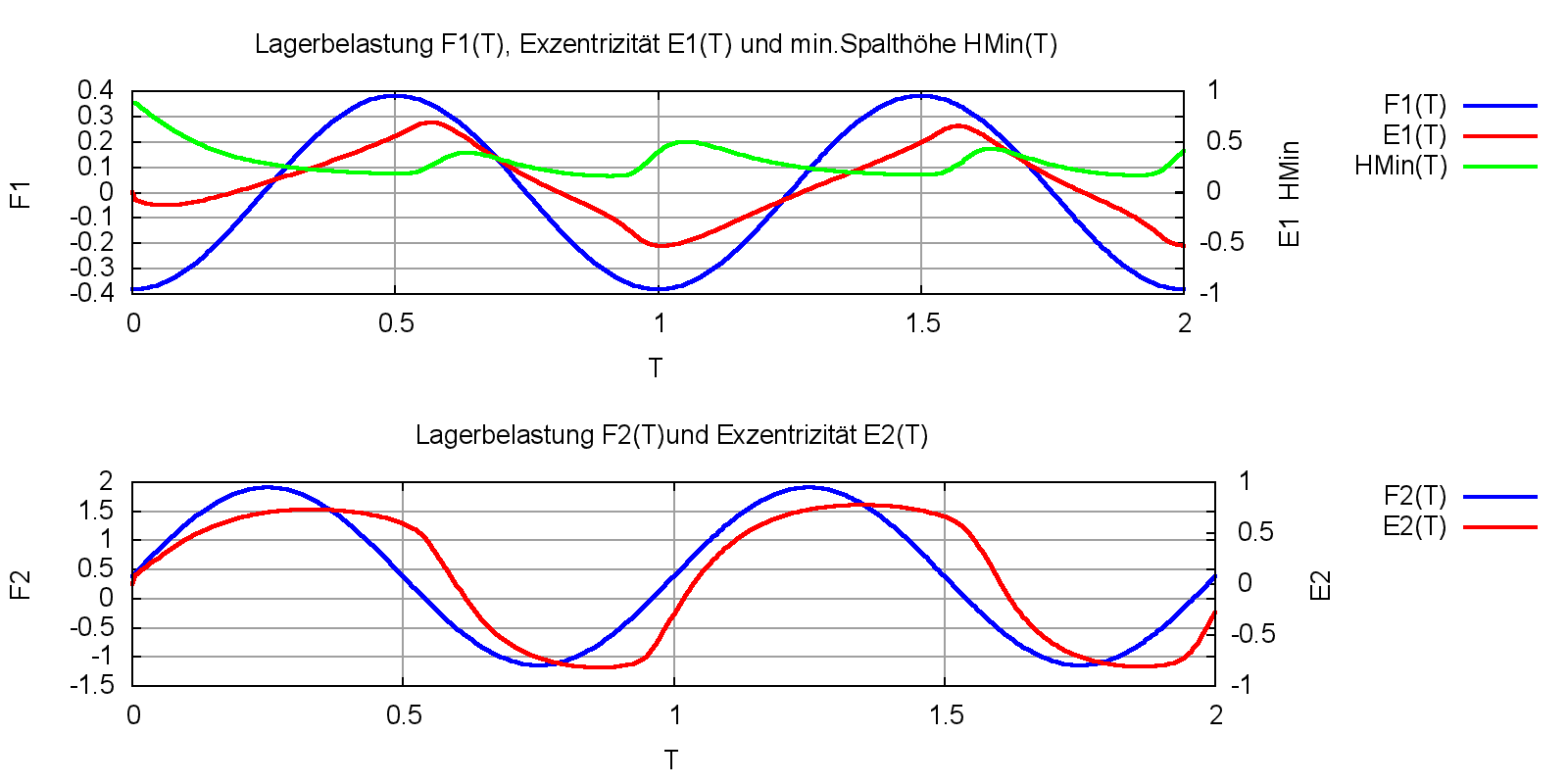

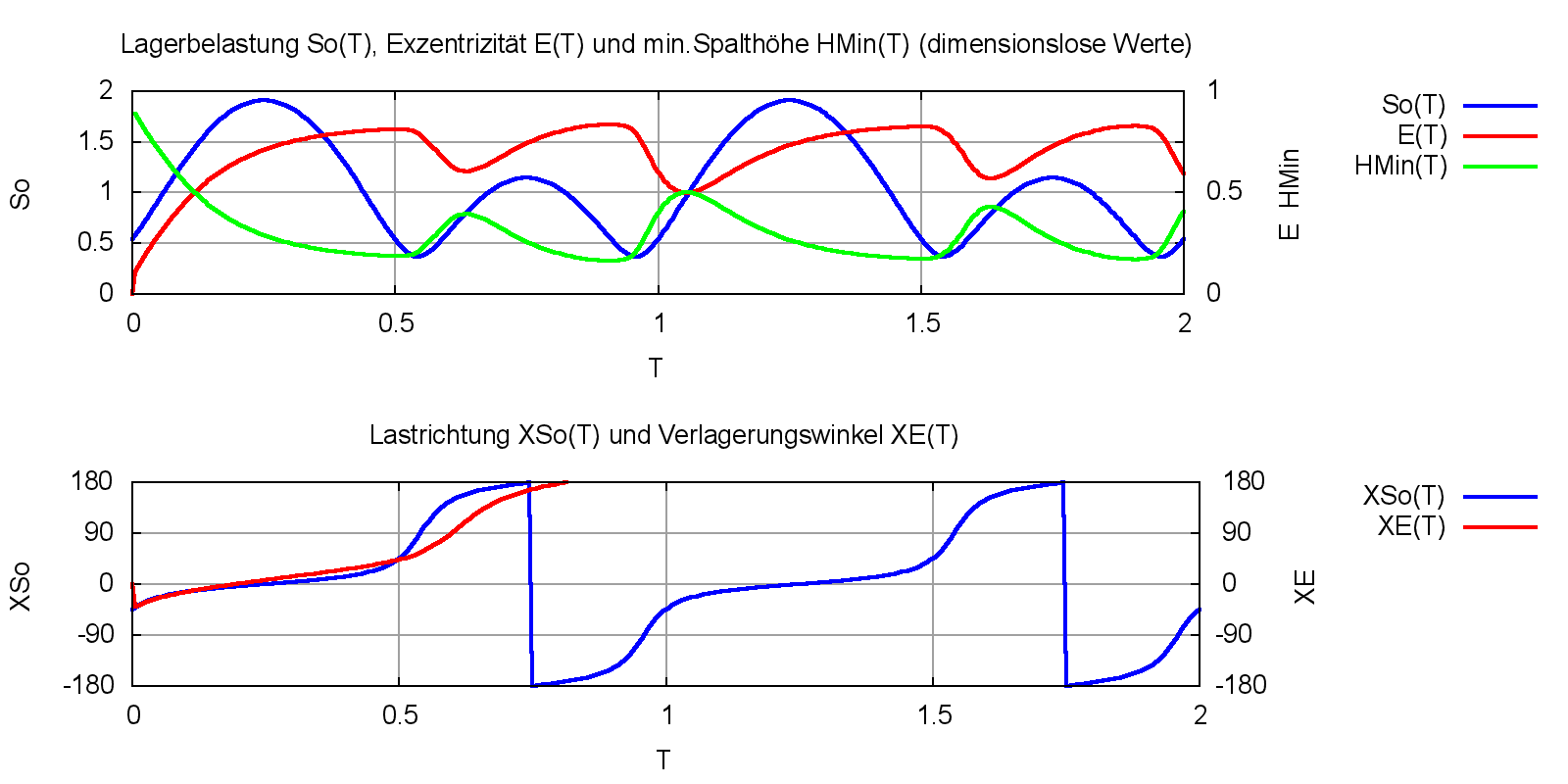

 -29- 2d-Bilder    zeitabhaengiger Daten           ueber die Zeit
 -30- 2d-Animation zeitabhaengiger Daten           ueber die Zeit

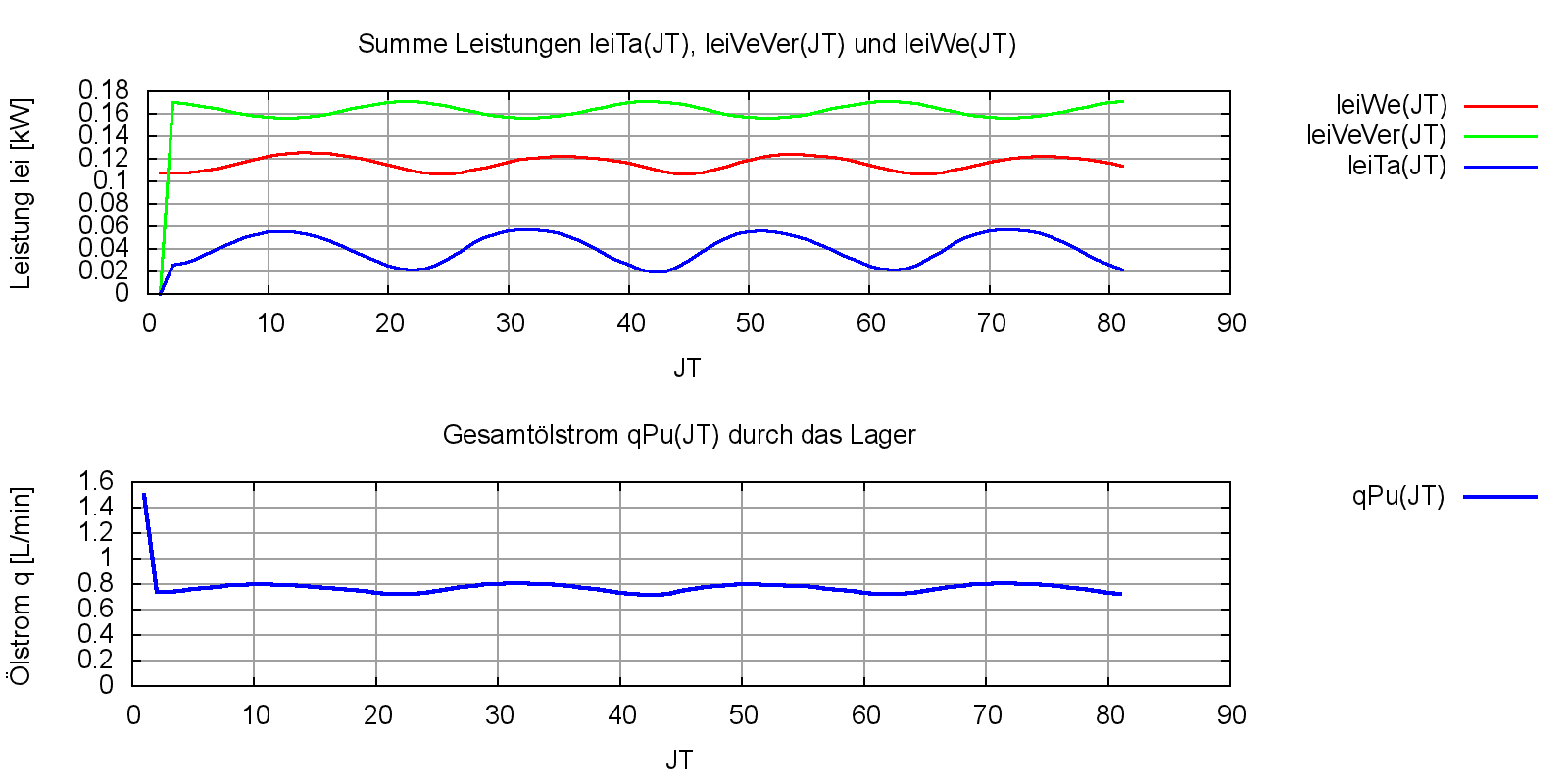

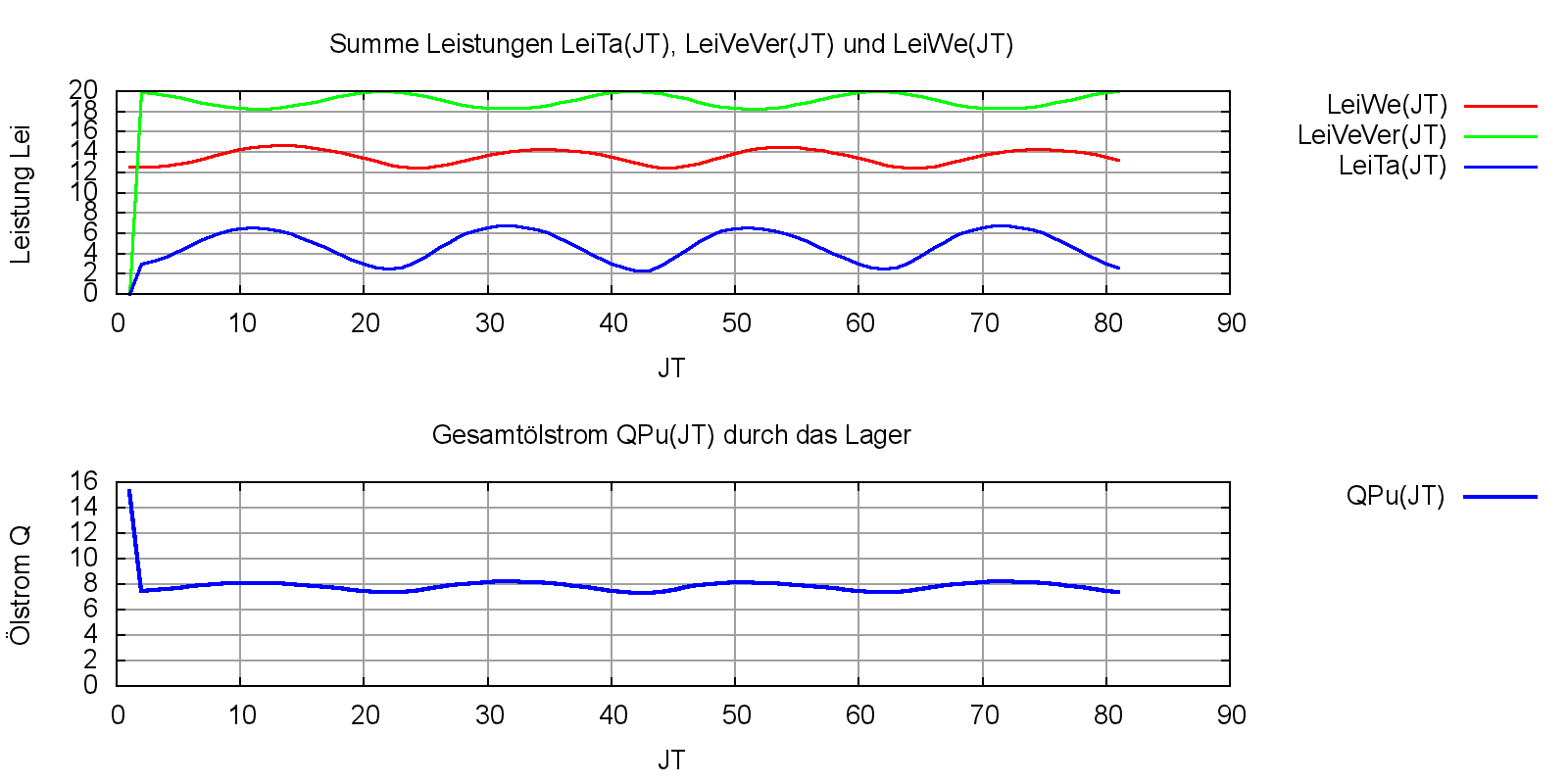

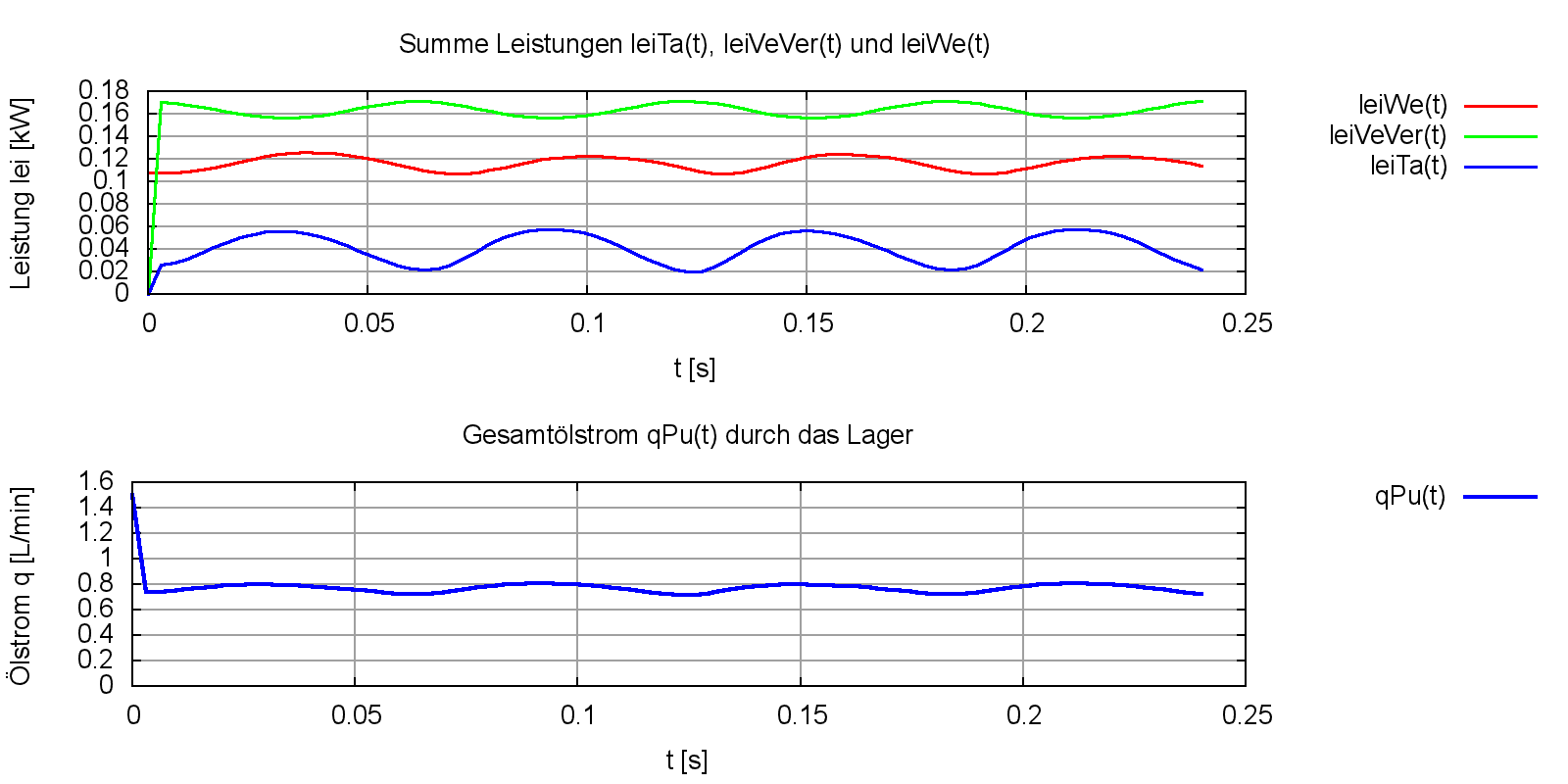

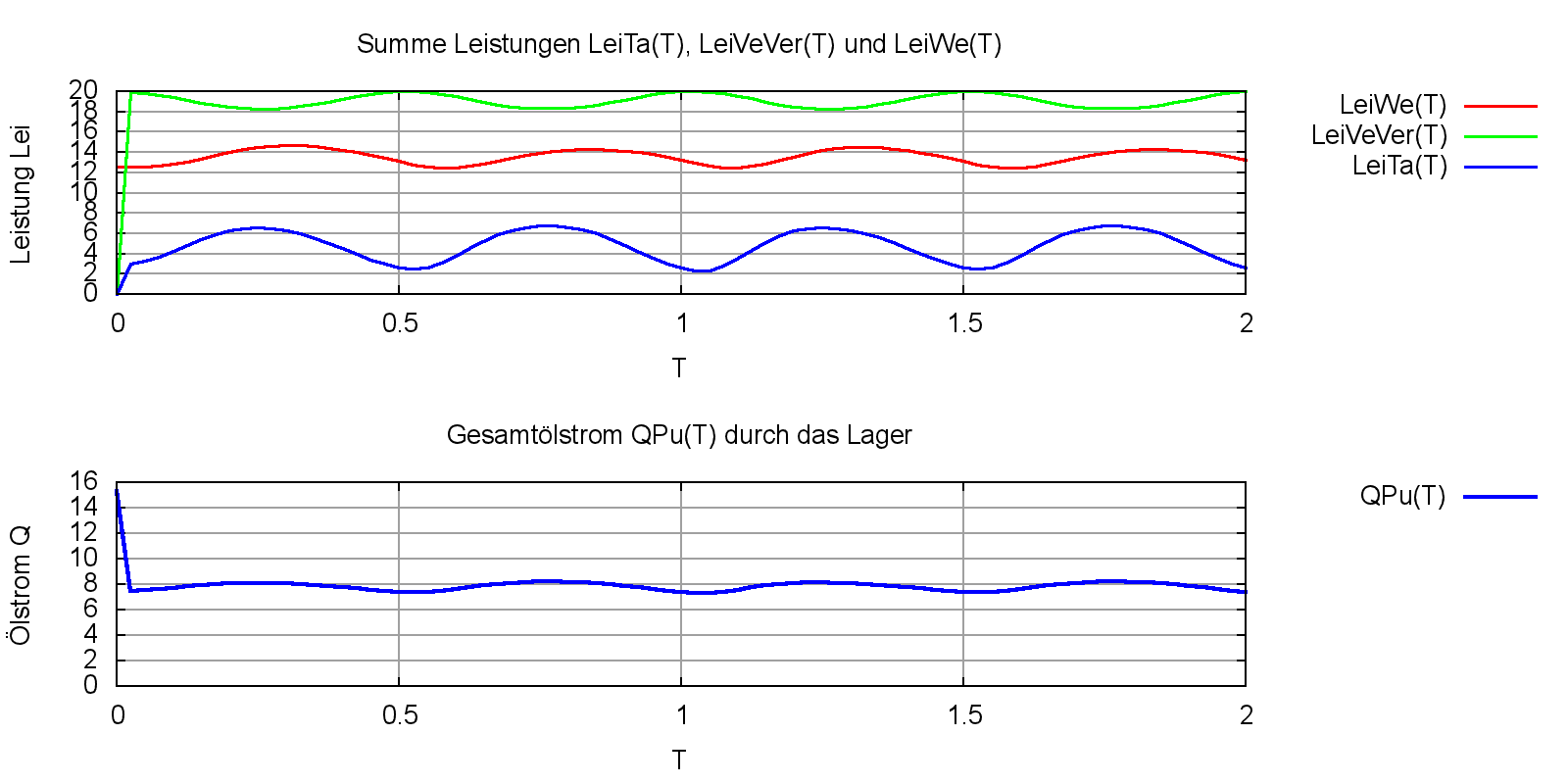

 -31- 2d-Bilder    Oel- und Energiefluesse         ueber die Zeit

 4.Numerische Datenanzeige
 -41- K o n s t a n t e             Eingabedaten
 -42- D r u c k v e r t e i l u n g P(X,Z)      zum Zeitpunkt JT
 -43- S p a l t h o e h e           H(X,Z)      zum Zeitpunkt JT
 -44- V e r f o r m u n g des Lager DeltaHP(X,Z)zum Zeitpunkt JT
 -45- Z e i t a b h a e n g i g e   Eingabe- und Ergebnisdaten
 -46- Oel- und Energiefluesse im Schmierspalt   zum Zeitpunkt JT
 -47- Oel- und Energiefluesse im Schmiersystem  zum Zeitpunkt JT

 9.Sonstige Funktionen
 -91- A u s w a e h l e n  der anzuzeigenden zeitvariablen Daten unter Menupunkt -45-
 -92- T i t e l  fuer die aktuelle Berechnung eingeben

 -d- U m s c h a l t e n  auf dimensionslose Datenanzeige (Dim=2 -> Dim=3)
 -a- Z u r u e c k  zum Programmanfang (PreProzessor)
 -z- Z u r u e c k  zur Berechnung     (Solver)
 -e- B e e n d e n  des Programms
 Eingabe:

Nach der Überschrift "POST-PROZESSOR: ..." wird ein Titel der aktuellen Berechnung angezeigt, falls dieser eingegeben wurde. Danach kommt ein vom Programm generierter Hinweis zum aktuellen Stand der Berechnung bzw. zum Status der aktuellen Daten. Es folgen die Menüzeilen mit den auswählbaren Aktionen.

Die ausführbaren Aktionen unterteilen sich in die 4 Blöcke:
1. Datenverwaltung (Abschnitt 4.6.1)
2. Daten für grafische Darstellungen mit GNUPLOT bereitstellen (Abschnitt 4.6.2)
4. Numerische Datenanzeige (Abschnitt 4.6.4)
9. Sonstige Funktionen (Abschnitt 4.6.9).

zurück weiter

4.6.1 Aktionsblock: "1.Datenverwaltung"

zurück in das Hauptmenü: "PostProzessor"

 1.Datenverwaltung
 -11- S p e i c h e r n  der primaeren Eingabe- und Ergebnisdaten in eine Datei
 -12- L e s e n          der primaeren Eingabe- und Ergebnisdaten aus einer Datei
 -13- Eingabe- und Ergebnis-Protokoll manuell lesbar ausgeben in eine Datei
 -14- Daten des Schmiersystems fuer einen Zeitpunkt JT manuell lesbar ausgeben in eine Datei
 -15- Druckverlauf P(X,Z) fuer einen Zeitpunkt JT ausgeben in eine Datei

In der Datenverwaltung können die Ergebnisdaten gemeinsam mit den Eingabedaten in Dateien gesichert werden. Die Daten können in gut lesbarer Form komplett oder teilweise, in dimensionsloser oder in dimensionsbehafteter Form in Textdateien protokolliert werden. Es können aber auch bereits früher ausgeführte Berechnungsergebnisse wieder eingelesen werden für eine weitere Auswertung.

zurück weiter

4.6.1.1 Ausgabe der primären Eingabe- und Ergebnisdaten in eine Datei

 -11- S p e i c h e r n  der primaeren Eingabe- und Ergebnisdaten in eine Datei

Nach Auswahl der Aktion -11- erscheint folgendes Untermenü:

 Sichern der primaeren Eingabe- und Ergebnisdaten in eine Datei

 Bezeichnung der Datei eingeben
 <Enter> Datei "datensatz.txt" auswaehlen
 -.....- Anderen Dateinamen eingeben
  - z -  Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:

Hier ist der Name der Datei einzugeben, einschließlich Dateierweiterung. Der Dateiname darf maximal 20 Zeichen aufweisen.

Das Programm kontrolliert dann, ob bereits eine Datei mit diesem Namen existiert.

Existiert noch keine Datei mit diesem Namen, wird eine neue Datei im Verzeichnis "./Daten" angelegt und alle primären Eingabe- und Ergebnisdaten werden gespeichert. Nach Abschluss der Ausgabe kommt eine Erfolgsmeldung:

 Daten wurden erfolgreich in Datei "./Daten/Dateiname.txt" gespeichert

Danach springt das Programm zurück in das Hauptmenü des PostProzessors.

Für das schnelle Zwischenspeichern der Eingabedaten und Ergebnisse ist der Dateiname "datensatz.txt" reserviert. Wird dieser ausgewählt, wird die bereits existierende Datei gleichen Namens sofort ohne Rückfrage mit den neuen Daten überschrieben. Wenn sie noch nicht existiert, wird sie erzeugt. Für die dauerhafte Sicherung von Daten ist dieser Dateiname deshalb nicht zu empfehlen.

Wurde ein Dateiname eingegeben, der schon existiert, öffnet das Programm die Datei und liest die erste Zeile. Findet es hier nicht das Kennwort "datensatz5" (Groß- und Kleinschreibung beachten), erscheint eine Fehlermeldung. Das Programm weigert sich die Datei zu überschreiben und springt zurück in das Untermenü. Damit soll vermieden werden, dass man aus Versehen Dateien überschreibt, die einen anderen Inhalt haben, als den primären Eingabe- und Ergebnisdatensatz. Will man diesen Namen trotzdem nutzen, muss diese Datei zuvor gelöscht, umbenannt oder in ein anderes Verzeichnis verschoben werden.

Ist das Kennwort in der ersten Zeile einer bereits existierenden Datei "datensatz5", fragt das Programm, außer bei der Datei "datensatz.txt", noch einmal nach:

 ACHTUNG:
   Die Datei ist bereits vorhanden und
   das korrekte Kennwort der Datei ist "datensatz5".
   Soll die Datei ueberschrieben werden?

 -j- Vorhandene Datei ueberschreiben.
 <n> Datei nicht ueberschreiben. A n d e r e n Dateinamen eingeben.
 -z- Abbruch, z u r u e c k zum Hauptmenu.
 Eingabe:

Nach Bestätigung durch Eingabe des Zeichens j wird die Datei mit den neuen Daten überschrieben.

Nach Eingabe von n oder nur Betätigung der ENTER-Taste springt das Programm zurück in das Untermenü und es kann ein anderer Dateiname eingegeben werden.

Nach Eingabe von z wird die Aktion abgebrochen und das Programm springt zurück in das aktuelle Hauptmenü.

Mit der Aktion können nicht nur vollständige Berechnungen abgespeichert werden. Auch wenn bisher nur einige Eingabedaten bearbeitet wurden oder nur ein Teil der Zeitschritte berechnet wurde, können diese noch unvollständigen Daten mit dieser Aktion abgespeichert werden. Diese Daten können später mit den Aktion -12- im PostProzessor oder mit der Aktion -2- im Startmenü des PreProzessors wieder eingelesen werden zur Vervollständigung, zur weiteren Bearbeitung, zur Auswertung der Ergebnisse oder zur Ableitung einer neuen Lagervariante.

WICHTIGER HINWEIS: Diese Aktion ist die einzige und wichtigste Aktion, um alle Ergebnisse der Berechnung zu sichern, weil aus diesen Daten ohne erneute Hauptrechnung alle primären und sekundären Berechnungsergebnisse reproduziert werden können. Die Aktion -13- im PostProzessor ist dazu z.B. nicht geeignet, weil diese Daten vom Programm nicht wieder eingelesen werden können, und evtl. auch nicht ganz vollständig sind.

zurück weiter

4.6.1.2 Lesen der primären Eingabe- und Ergebnisdaten aus einer Datei

 -12- L e s e n          der primaeren Eingabe- und Ergebnisdaten aus einer Datei

Diese Aktion ist identisch mit Aktion -2- im Startmenü des PreProzessors. Beschreibung siehe Abschnitt 4.4.1.2.

Falls bereits Eingabedaten mit teilweise ausgeführten oder kompletten Berechnungen in Dateien abgelegt wurden, kann man diese mit der Aktion -12- aufrufen, um sie weiter auszuwerten. Sie wurde im PostProzessor zusätzlich angeordnet, so dass man mehrere Datensätze auswerten kann, ohne mehrfach in den PreProzessor zurückspringen zu müssen.

HINWEIS: Nach dem Einlesen bisher nur teilweise berechneter Lagervarianten kann man vom PostProzessor auch direkt zurückspringen in den Solver und dort die Berechnung fortsetzen. Es werden dabei vom Programm automatisch auch die erforderlichen sekundären Eingabedaten berechnet.

WARNUNG: Da hierbei aber die Eingabemenüs des PreProzessors nicht durchlaufen werden, erfolgt keine erneute Konsistenzprüfung der primären Eingabedaten. Das Programm zeigt eine entsprechende Warnung an.

zurück weiter

4.6.1.3 Eingabe- und Ergebnis-Protokoll manuell lesbar ausgeben in eine Datei

 -13- Eingabe- und Ergebnis-Protokoll manuell lesbar ausgeben in eine Datei

Nach Auswahl der Aktion -13- erscheint folgendes Untermenü:

 Manuell lesbares Eingabe-und-Ergebnis-Protokoll der dimensionsbehafteten
 Daten in eine Datei ausgeben

 Sollen auch Felder der Druckverteilung P(NZ,NX) ausgegeben werden?
  < j >  Ja, ausgeben
  - n -  Nicht ausgeben
  - z -  Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:
j

Mit dieser Abfrage kann festgelegt werden, ob auch die meist sehr umfangreichen Datenfelder der Druckverteilung im Schmierspalt zum manuellen Lesen ausgegeben werden sollen.

Nach Eingabe von n werden keine Datenfelder der Druckverteilungen p(N_Z,N_X) ausgegeben, aber alle anderen primären Eingabe- und Ergebnisdaten der bereits berechneten Zeitpunkte. Das Programm geht sofort zur letzten Abfrage über (siehe unten).

Nach Eingabe von z wird die Aktion wie üblich vollständig abgebrochen.

Nach Eingabe von j oder nur Betätigung der ENTER-Taste und wenn die Anzahl der bereits berechneten Zeitpunkte N_T2>1 ist, erscheinen folgende Abfragen, mit denen festgelegt werden kann, ob Druckverteilungen für alle Zeitpunkte oder nur für ein Teilintervall aller bereits berechneten Zeitpunkte ausgegeben werden sollen:

 Waehle das Intervall (NT1,NT3), fuer das die zeitabhaengigen
 Daten p(x,z,t) ausgegeben werden sollen!
 <Enter> Ausgabe aller berechneten Zeitpunkte
 -.....- NT1 eingeben. 1 <= NT1 <= 5
  - z -  Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:
3
 -.....-  NT3 eingeben. 3 <= NT3 <= 5
 <Enter> Waehle NT3= 5
  - z -  Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:
5

Nach erfolgreicher Festlegung eines Intervalls wird noch nach dem Namen der Datei gefragt, in die abgespeichert werden soll:

 Bezeichnung der Datei eingeben
 <Enter> Datei "protokoll.txt" auswaehlen
 -.....- Anderen Dateinamen eingeben
  - z -  Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:

Hier ist der Name der Datei einzugeben, einschließlich Dateierweiterung. Der Dateiname darf maximal 20 Zeichen aufweisen.

Nach Abschluss der Ausgabe kommt eine Erfolgsmeldung:

 Daten wurden erfolgreich in Datei "./Daten/protokoll.txt" gespeichert.

Danach springt das Programm zurück in das Hauptmenü des Postprozessors.

Für das schnelle Zwischenspeichern der Eingabe- und Ergebnisdaten ist der Dateiname "protokoll.txt" reserviert. Wird dieser ausgewählt, wird die bereits existierende Datei gleichen Namens sofort ohne Rückfrage mit den neuen Daten überschrieben. Wenn sie noch nicht existiert, wird sie erzeugt. Für die dauerhafte Sicherung von Daten ist dieser Dateiname deshalb nicht zu empfehlen.

Wurde ein Dateiname eingegeben, der schon existiert, öffnet das Programm die Datei und liest die erste Zeile. Findet es hier nicht das Kennwort "Protokoll" (Groß- und Kleinschreibung beachten), erscheint eine Fehlermeldung. Das Programm weigert sich die Datei zu überschreiben und springt zurück in das Untermenü. Damit soll vermieden werden, dass man aus Versehen Dateien überschreibt, die einen anderen Inhalt haben, als den primären Eingabe- und Ergebnisdatensatz. Will man diesen Namen trotzdem nutzen, muss diese Datei zuvor gelöscht, umbenannt oder in ein anderes Verzeichnis verschoben werden.

Ist das Kennwort in der ersten Zeile einer bereits existierenden Datei "Protokoll", fragt das Programm, außer bei der Datei "protokoll.txt", noch einmal nach:

 ACHTUNG:
   Die Datei ist bereits vorhanden und
   das korrekte Kennwort der Datei ist "Protokoll".
   Soll die Datei ueberschrieben werden?

 -j- Vorhandene Datei ueberschreiben.
 <n> Datei nicht ueberschreiben. A n d e r e n Dateinamen eingeben.
 -z- Abbruch, z u r u e c k zum Hauptmenu.
 Eingabe:

Nach Bestätigung durch Eingabe des Zeichens j wird die Datei mit den neuen Daten überschrieben.

Nach Eingabe von n oder nur Betätigung der ENTER-Taste springt das Programm zurück in das Untermenü und es kann ein anderer Dateiname eingegeben werden.

Nach Eingabe von z wird die Aktion abgebrochen und das Programm springt zurück in das aktuelle Hauptmenü.

Mit dieser Aktion werden die primären und einige sekundäre Eingabe- und Ergebnisdaten in einer manuell lesbaren Form ausgegeben. Das Lesen der Textdatei kann mit den üblichen Texteditoren erfolgen. Mit dem Texteditor "Editor" des Betriebssystems "MS Windows..." sieht der Anfang des Protokolls etwas so aus, wie in Bild 4.028 gezeigt.

Bild 4.028: Beispiel für die Darstellung einer Protokolldatei mit manuell lesbaren Eingabe- und Ergebnisdaten

Wenn der aktuelle Darstellungsmodus dimensionsbehaftet ist (Steuerparameter: Dim=2), dann werden die Daten in dimensionsbehafteter Form abgespeichert, wie in Bild 4.028 dargestellt. Sonst werden alle Daten dimensionslos abgespeichert außer den Bezugsparametern, sofern sie verfügbar sind.

Im Datenblock "Aktuelle zeitvariable Eingabe- und Ergebnisdaten" (Bild 4.029) des Protokolls wird standardmäßig nur eine Auswahl der wichtigsten Parameter dargestellt, analog der aktuellen Darstellung durch Aktion -45- im PostProzessor. Diese Auswahl kann aber mit der Aktion -91- im PostProzessor verändert werden. Siehe dazu Abschnitt 4.6.9.1.

Bild 4.029: Datenblock "Aktuelle zeitvariable Eingabe- und Ergebnisdaten"

Die Erzeugung von manuell lesbaren Protokolldateien ist gedacht für die Weitergabe der Ergebnisse an Nutzer, die selbst nicht mit SIRIUS arbeiten. Als Anwender von SIRIUS ist es nicht erforderlich, von allen erfolgreichen Berechnungen Datenprotokolle mit Aktion -13- anzulegen, da diese Protokolle nach Aufruf eines archivierten primären Eingabe- und Ergebnisdatensatzes, der mit Aktion -11- des Postprozessors aufgerufen wurde, jederzeit leicht erzeugt werden können.

WARNUNG: Die Aktion -13- des PostProzessors ist nicht geeignet, für die Datensicherung bzw. -archivierung, da die hier ausgegebenen Dateien nicht durch das Programm SIRIUS wieder eingelesen werden können und so einer weiteren Auswertung oder Nachrechnung nicht zugänglich sind. Dafür ist nur die Aktion -11- des Postprozessors oder die identische Aktion -1- des Hauptmenüs "Ende der Eingabe erreicht" im PreProzessor geeignet.

zurück weiter

4.6.1.4 Daten des Schmiersystems für einen Zeitpunkt J_T manuell lesbar ausgeben in eine Datei

 -14- Daten des Schmiersystems fuer einen Zeitpunkt JT manuell lesbar ausgeben in eine Datei

Nach Auswahl der Aktion -14- erscheint folgendes Untermenü:

 Ausgabe der dimensionsbehafteten Daten des Schmiersystems
 fuer einen Zeitpunkt JT in eine Datei

 Waehle einen Zeitpunkt
 - ... - Zeitpunkt JT,  1 <= JT <= 5
 < 5 > Waehle den letzten berechneten Zeitpunkt NT2= 5
  - z -  Abbruch, z u r u e c k zum Hauptmenu.
 Eingabe:

Nach Auswahl eines Zeitpunktes J_T, für den die Aktion ausgeführt werden soll, wird noch nach dem Namen der Datei gefragt, in die abgespeichert werden soll.

 Bezeichnung der Datei eingeben
 <Enter> Datei "Schmierdaten.txt" auswaehlen
 -.....- Anderen Dateinamen eingeben
  - z -  Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:

Hier ist der Name der Datei einzugeben, einschließlich Dateierweiterung. Der Dateiname darf maximal 20 Zeichen aufweisen.

Existiert noch keine Datei mit diesem Namen, wird eine neue Datei im Verzeichnis "./Daten" angelegt und Daten zum Schmiersystem werden gespeichert. Nach Abschluss der Ausgabe kommt eine Erfolgsmeldung:

 Daten wurden erfolgreich in Datei "./Daten/Schmierdaten.txt" gespeichert.

Danach springt das Programm zurück in das Hauptmenü des PostProzessors.

Für das schnelle Zwischenspeichern der Eingabedaten und Ergebnisse ist der Dateiname "Schmierdaten.txt" reserviert. Wird dieser ausgewählt, wird die bereits existierende Datei gleichen Namens sofort ohne Rückfrage mit den neuen Daten überschrieben. Wenn sie noch nicht existiert, wird sie erzeugt. Für die dauerhafte Sicherung von Daten ist dieser Dateiname deshalb nicht zu empfehlen.

Wurde ein Dateiname eingegeben, der schon existiert, öffnet das Programm die Datei und liest die erste Zeile. Findet es hier nicht das Kennwort "Schmierdaten" (Groß- und Kleinschreibung beachten), erscheint eine Fehlermeldung. Das Programm weigert sich die Datei zu überschreiben und springt zurück in das Untermenü. Damit soll vermieden werden, dass man aus Versehen Dateien überschreibt, die einen anderen Inhalt haben, als den primären Eingabe- und Ergebnisdatensatz. Will man diesen Namen trotzdem nutzen, muss diese Datei zuvor gelöscht, umbenannt oder in ein anderes Verzeichnis verschoben werden.

Ist das Kennwort in der ersten Zeile einer bereits existierenden Datei "Schmierdaten", fragt das Programm, außer bei der Datei "Schmierdaten.txt", noch einmal nach:

 ACHTUNG:
   Die Datei ist bereits vorhanden und
   das korrekte Kennwort der Datei ist "Schmierdaten".
   Soll die Datei ueberschrieben werden?

 -j- Vorhandene Datei ueberschreiben.
 <n> Datei nicht ueberschreiben. A n d e r e n Dateinamen eingeben.
 -z- Abbruch, z u r u e c k zum Hauptmenu.
 Eingabe:

Nach Bestätigung durch Eingabe des Zeichens j wird die Datei mit den neuen Daten überschrieben.

Nach Eingabe von n oder nur Betätigung der ENTER-Taste springt das Programm zurück in das Untermenü und es kann ein anderer Dateiname eingegeben werden.

Nach Eingabe von z wird die Aktion abgebrochen und das Programm springt zurück in das aktuelle Hauptmenü.

Mit dieser Aktion werden die Daten in der gleichen Darstellung in eine Datei ausgegeben, wie sie auch nacheinander durch die Aktionen -46- und -47- des Hauptmenüs des PostProzessor im Programmfenster angezeigt werden können. Das Lesen der Textdatei kann mit den üblichen Texteditoren erfolgen. Wenn der aktuelle Darstellungsmodus dimensionsbehaftet ist (Steuerparameter: Dim=2), dann werden die Daten in dimensionsbehafteter Form abgespeichert, wie in Bild 4.030 dargestellt. Sonst werden alle Daten dimensionslos abgespeichert. (Steuerparameter: Dim=1 oder Dim=3)

Bild 4.030: Ausschnitt des Protokolls der Schmierdaten, dargestellt im Fenster des Texteditor "Editor"

Die Erzeugung dieser manuell lesbaren Protokolldateien ist gedacht für die Weitergabe der Ergebnisse an Nutzer, die selbst nicht mit SIRIUS arbeiten. Als Anwender von SIRIUS ist es nicht erforderlich, von allen erfolgreichen Berechnungen diese Datenprotokolle anzulegen, da diese Protokolle nach Aufruf eines archivierten primären Eingabe- und Ergebnisdatensatzes, der mit Aktion -11- des Postprozessors aufgerufen wurde, jederzeit leicht erzeugt werden kann.

zurück weiter

4.6.1.5 Druckverteilung p(N_X,N_Z) für einen Zeitpunkt J_T ausgeben in eine Datei

 -15- Druckverlauf P(X,Z) fuer einen Zeitpunkt JT ausgeben in eine Datei

Nach Auswahl der Aktion -15- im Hauptmenü erscheint folgendes Untermenü:

 Ausgabe des dimensionsbehafteten Schmierfilmdruckes p(x,z) in MPa
 fuer einen Zeitpunkt JT in eine Datei

 Waehle einen Zeitpunkt
 - ... - Zeitpunkt JT,  1 <= JT <= 5
 < 5 > Waehle den letzten berechneten Zeitpunkt NT2= 5
  - z -  Abbruch, z u r u e c k zum Hauptmenu.
 Eingabe:

Nach Auswahl eines Zeitpunktes J_T, für den die Aktion ausgeführt werden soll, wird nach dem Namen der Datei gefragt, in die abgespeichert werden soll:

 Bezeichnung der Datei eingeben
 <Enter> Datei "DruckP.txt" speichern
 -.....- Anderen Dateinamen eingeben
  - z-   Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:

Hier ist der Name der Datei einzugeben, einschließlich Dateierweiterung. Der Dateiname darf maximal 20 Zeichen aufweisen.

Das Programm kontrolliert dann, ob bereits eine Datei mit diesem Namen existiert.

Existiert noch keine Datei mit diesem Namen, wird eine neue Datei im Verzeichnis "./Daten" angelegt und das Datenfeld gemäß Bild 4.026 darin abgespeichert. Nach Abschluss der Ausgabe kommt eine Erfolgsmeldung:

 Daten wurden erfolgreich in Datei "./Daten/DruckP.txt" gespeichert.

Anschließend springt das Programm in das Hauptmenü des PostProzessors zurück.

Für das schnelle Zwischenspeichern der Eingabe- und Ergebnisdaten ist der Dateiname "DruckP.txt" reserviert. Wird dieser ausgewählt, wird die bereits existierende Datei gleichen Namens sofort ohne Rückfrage mit den neuen Daten überschrieben. Wenn sie noch nicht existiert, wird sie erzeugt. Für die dauerhafte Sicherung von Daten ist dieser Dateiname deshalb nicht zu empfehlen.

Wurde ein Dateiname eingegeben, der schon existiert, öffnet das Programm die Datei und liest die erste Zeile. Findet es hier nicht das Kennwort "DruckP" (Groß- und Kleinschreibung beachten) erscheint eine Fehlermeldung. Das Programm weigert sich die Datei zu überschreiben und springt zurück in das Untermenü. Damit soll vermieden werden, dass man aus Versehen Dateien überschreibt, die einen anderen Inhalt haben. Will man diesen Namen trotzdem nutzen, muss die bereits existierende Datei zuvor gelöscht, umbenannt oder in ein anderes Verzeichnis verschoben werden.

Ist das Kennwort in der ersten Zeile einer bereits existierenden Datei "DruckP", fragt das Programm, außer bei der Datei "DruckP.txt", noch einmal nach:

 ACHTUNG:
   Die Datei ist bereits vorhanden und
   das korrekte Kennwort der Datei ist "DruckP".
   Soll die Datei ueberschrieben werden?

 -j- Vorhandene Datei ueberschreiben.
 <n> Datei nicht ueberschreiben. A n d e r e n Dateinamen eingeben.
 -z- Abbruch, z u r u e c k zum Hauptmenu.
 Eingabe:

Nach Bestätigung durch Eingabe des Zeichens j wird die Datei mit den neuen Daten überschrieben.

Nach Eingabe von n oder nur Betätigung der ENTER-Taste springt das Programm zurück in das vorhergehende Untermenü und es kann ein anderer Dateiname eingegeben werden.

Nach Eingabe von z wird die Aktion abgebrochen und das Programm springt zurück in das aktuelle Hauptmenü.

Bild 4.026: Struktur des Inhalts einer Datei zum Einlesen des Feldes p(N_X,N_Z)

Das Programm speichert die Werte des Feldes als Gleitkommazahlen mit einer Mantisse von 5 signifikanten Ziffern und einem Exponenten der Zehnerpotenz von maximal 2 Stellen in die Textdatei.

TIPP: Die in eine Datei ausgegebene Druckverteilung kann mit der Aktion -4- im Hauptmenü "Festlegen der Anfangsdruckverteilung" im PreProzessor wieder eingelesen werden. So kann eine ausgewählte Druckverteilung p(N_Z,N_X) bzw. P(N_Z,N_X) als Anfangsdruckverteilung einer anderen Berechnung verwendet werden.

TIPP: Die Datei könnte aber auch verwendet werden, um diese Druckverteilung an ein FEM-Programm zu übergeben, welches die Verformung des Lagers aus dieser Druckverteilung berechnet. Anschließend könnten die Verformungsdaten in einer entsprechend aufbereiteten Form durch SIRIUS als punktweise gegebene Formabweichungen der Lagerschale wieder eingelesen werden (siehe Aktion -2- im Hauptmenü "Anzeigen, einlesen und ausgeben der Formabweichungen der Lagerschale" des PreProzessors). Durch mehrfache Wiederholung kann so auf einfache Weise für eine stationäre Lagerbelastung die Lagerverformung iterativ in die Lagerberechnung einbezogen werden.

zurück weiter

4.6.2 Aktionsblock: "2.Daten für grafische Darstellungen mit GNUPLOT bereitstellen"

zurück in das Hauptmenü: "PostProzessor"

 2.Daten fuer grafische Darstellungen mit GNUPLOT bereitstellen
 -21- 3d-Bilder    P(X,Z), H(X,Z), HF(X,Z), F(X,Z) zum Zeitpunkt JT
 -22- 3d-Animation P(X,Z), H(X,Z), HF(X,Z), F(X,Z) ueber die Zeit

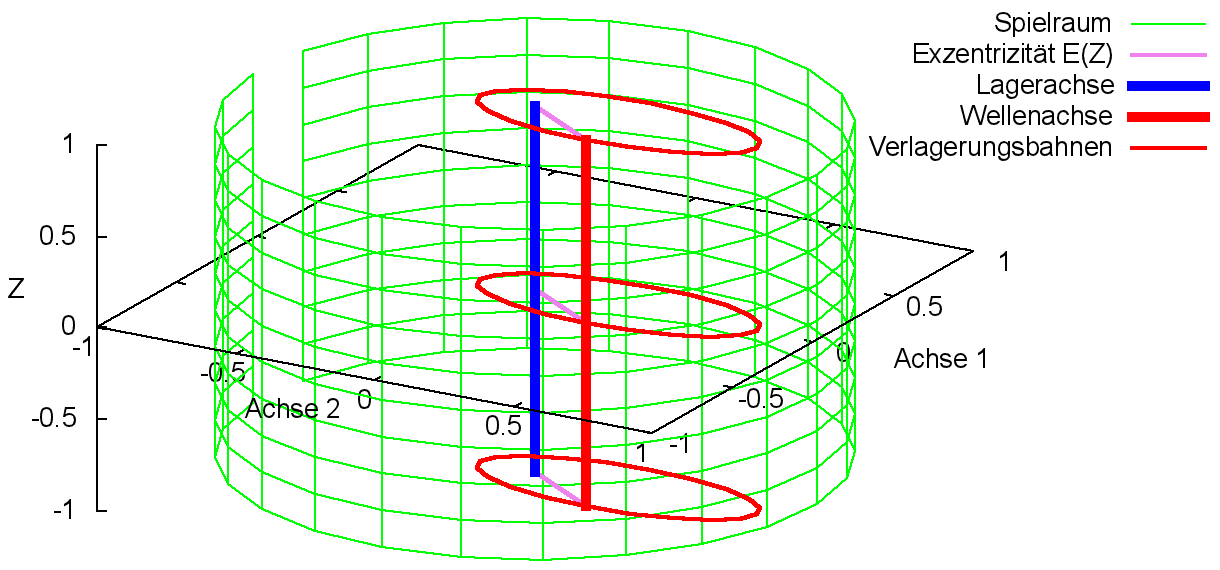

 -23- 3d-Bilder    Lagerspielraum Spiel(X,Z)       zum Zeitpunkt JT
 -24- 3d-Animation Lagerspielraum Spiel(X,Z)       ueber die Zeit
 -25- 2d-Bilder    P(X), H(X), F(X) im Schnitt JZ, zum Zeitpunkt JT
 -26- 2d-Animation P(X), H(X), F(X) im Schnitt JZ, ueber die Zeit
 -27- 2d-Bilder    P(Z), H(Z), F(Z) im Schnitt JX, zum Zeitpunkt JT
 -28- 2d-Animation P(Z), H(Z), F(Z) im Schnitt JX, ueber die Zeit

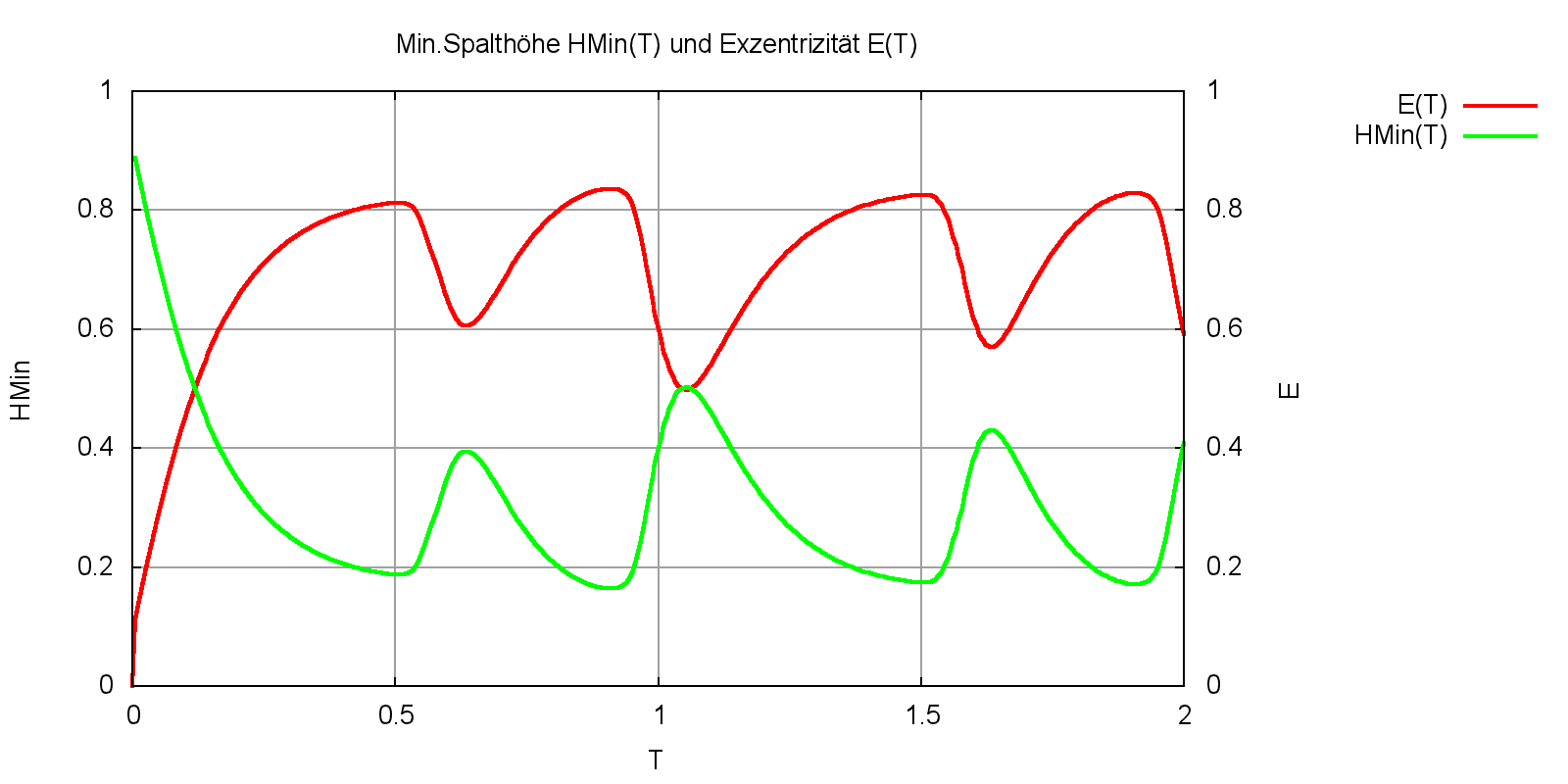

 -29- 2d-Bilder    zeitabhaengiger Daten           ueber die Zeit
 -30- 2d-Animation zeitabhaengiger Daten           ueber die Zeit
 -31- 2d-Bilder    Oel- und Energiefluesse         ueber die Zeit

Mit den Aktionen des 2.Blocks des Hauptmenüs des PostProzessors können die erforderlichen Daten für eine grafische Darstellung aufbereitet und in entsprechenden Transferdateien abgelegt werden, so dass das Programm GNUPLOT problemlos darauf zugreifen kann.

Mit den 6 Aktionen -21-, -23-, -25-, -27-, -29- und -31- werden 11 verschiedene Transferdateien erzeugt und im Verzeichnis "./Temp" abgelegt. Damit können dann ca. 50 verschiedene vorbereitete grafische Darstellungen durch das Programm GNUPLOT erzeugt werden.

Mit den 5 Aktionen -22-, -24-, -26-, -28- und -30- werden Serien von Transferdateien erzeugt und ebenfalls in dem Verzeichnis "./Temp" abgelegt. Damit können dann durch GNUPLOT Bildserien erzeugt werden, aus denen mit Hilfe eines einfachen Filmschnittprogramms, wie z.B. "Windows Movie Maker", ca. 40 verschiedene vorbereitete Animationen erzeugt werden können.

Die Transferdateien haben je nach Verwendungszweck feste Bezeichnungen und Datenstrukturen, die auch von den Skriptdateien von GNUPLOT automatisch aufgerufen und ausgelesen werden. Deshalb braucht sich der Anwender von SIRIUS und GNUPLOT darum keine Gedanken machen. Er muss nur dafür sorgen, dass das Temp-Verzeichnis zur Ablage der Dateien vorhanden ist. Die innere Datenstruktur wird für den Anwender erst dann interessant, wenn er eigene Diagramme gestalten möchte. Da die Transferdateien Textdateien sind, kann er diese dann mit einem einfachen Texteditor anschauen, um ihre Datenstruktur zu analysieren und zu bearbeiten.

In den nachfolgenden Abschnitten 4.6.2.1 bis 4.6.2.11 wird die Erzeugung der Transferdateien erläutert und aufgezählt, für welche Bilder bzw. Animationen die jeweiligen Dateien erforderlich sind. Die Erzeugung der Bilder und Animationen wird ausführlich im Abschnitt 4.7 beschrieben.

zurück weiter

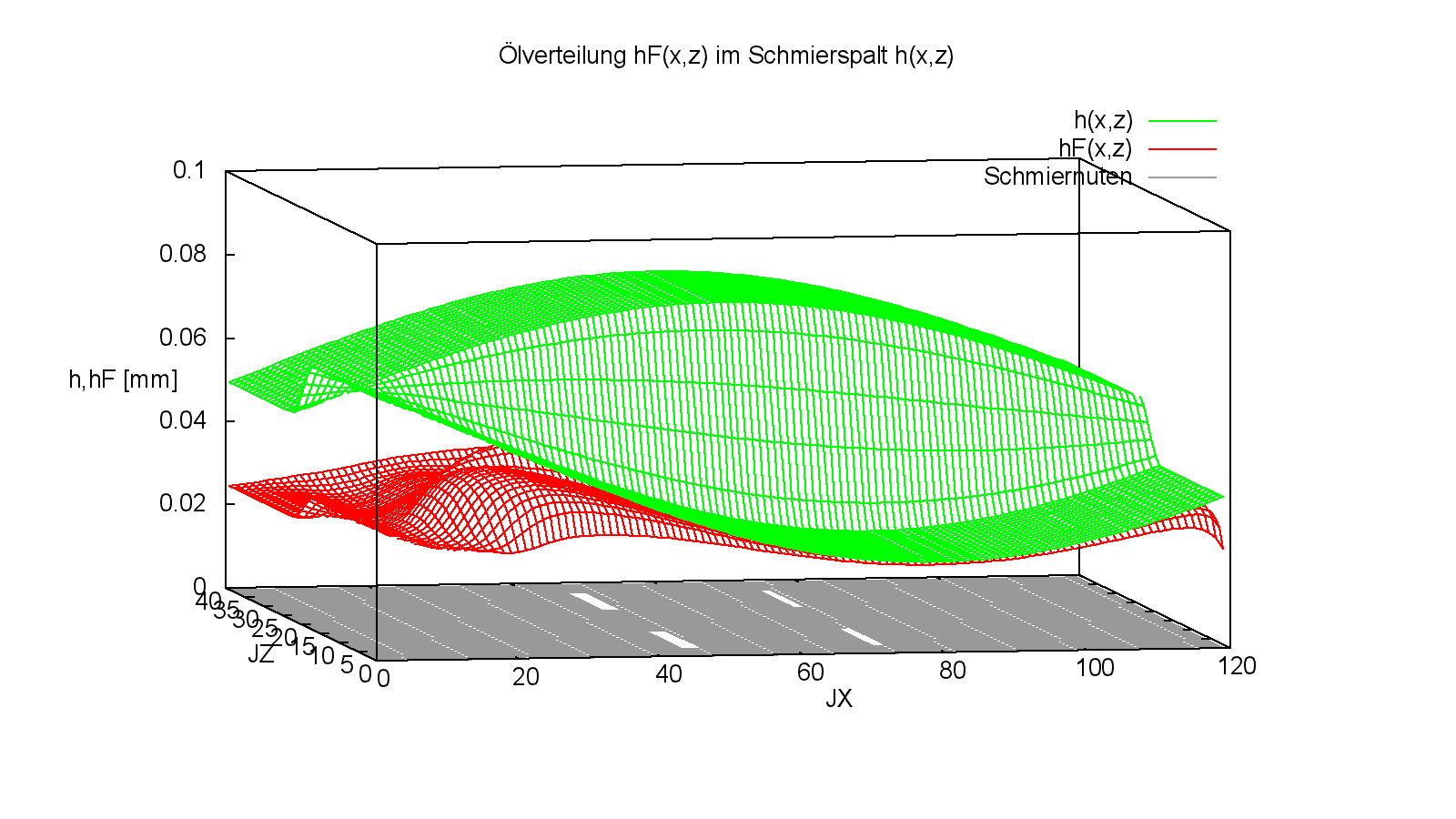

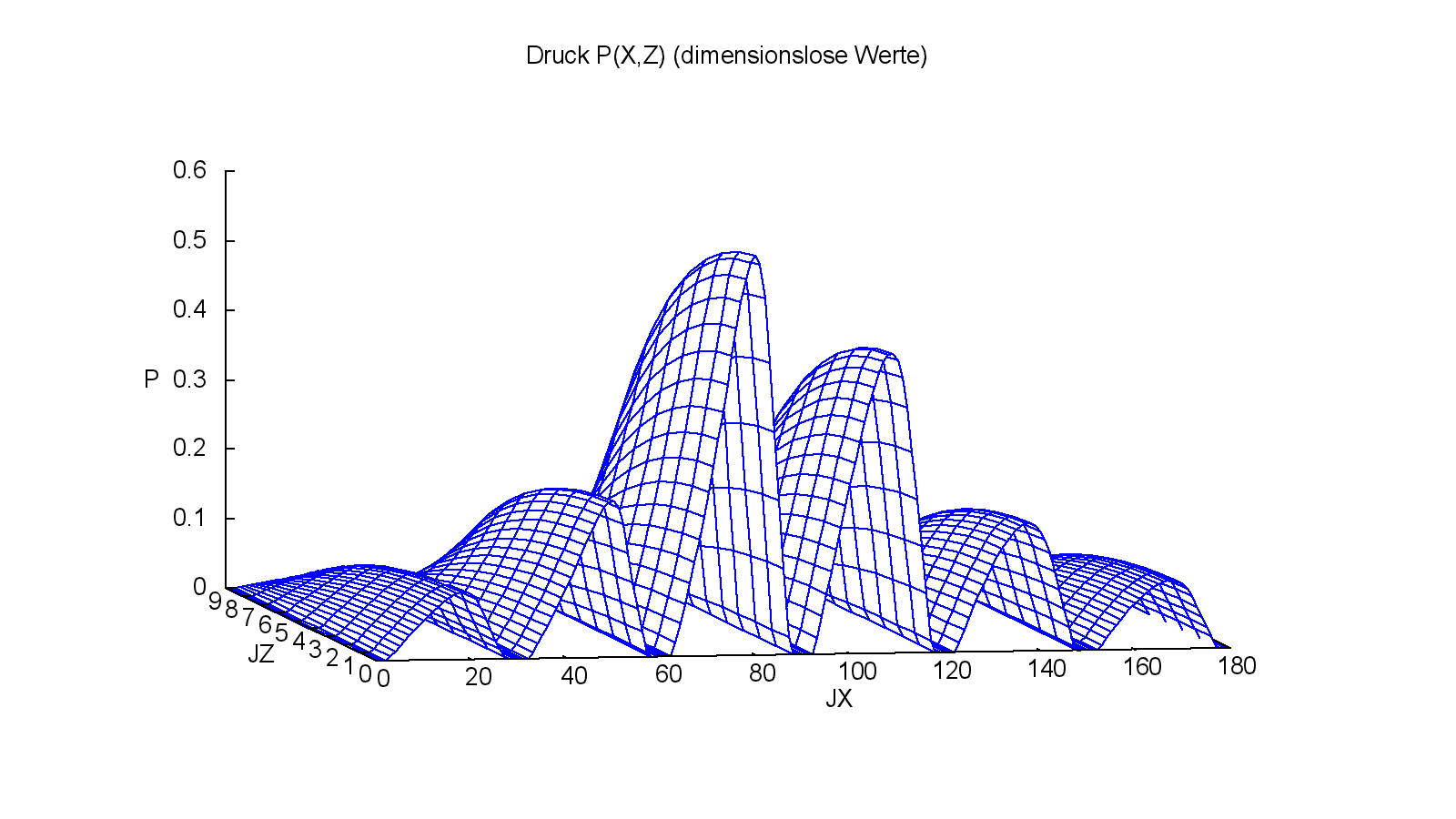

4.6.2.1 3d-Bilder der Druckverteilung, der Spaltgeometrie und der Ölverteilung zum Zeitpunkt J_T

 -21- 3d-Bilder    P(X,Z), H(X,Z), HF(X,Z), F(X,Z) zum Zeitpunkt JT

Nach Auswahl der Aktion -21- im Hauptmenü erscheint folgendes Untermenü:

 Ausgabe der dimensionslosen  Daten P(X,Z),H(X,Z),HF(X,Z) und F(X,Z)
 und der dimensionsbehafteten Daten p(x,z),h(x,z),hF(x,z)
 zu einem Zeitpunkt JT fuer die grafische Ausgabe mit GNUPLOT

 Festlegen des Zeitpunktes JT
 -...- JT eingeben. 1 <= JT <= 21
 < 21 > Letzten berechneten Zeitpunkt NT2= 21 festlegen
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:

Hier ist ein Zeitpunkt J_T auszuwählen, für den die grafische Darstellung erzeugt werden soll.

In den beiden nachfolgenden Abfragen ist festzulegen, ob jeder berechnete Gitterpunkt oder nur jeder 2., 3. usw. Gitterpunkt im entsprechenden Diagramm dargestellt werden soll:

 Festlegen, dass nur jeder DJX-te Gitterpunkt grafisch dargestellt wird
 -...- DJX eingeben. 1 < DJX < 120
 < 1 > Jeden Gitterpunkt anzeigen
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:

 Festlegen, dass nur jeder DJZ-te Gitterpunkt grafisch dargestellt wird
 -...- DJZ eingeben. 1 < DJZ < 10
 < 1 > Jeden Gitterpunkt anzeigen
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:

Üblicher Weise wird z.B. in X-Richtung mit einer Anzahl von Gitterpunkten N_X>300 über den Umfang des Lagers gerechnet. In der grafischen Darstellung beginnen aber mehr als 120 Gitterlinien ineinander zu fließen, so dass die Erkennbarkeit der Funktionsverläufe leidet. Außerdem wächst die Zeit der Bilderzeugung bei sehr feinen Gitterteilungen erheblich, so dass bei ersten Übersichten zunächst eine grobmaschige Darstellung gewählt werden sollte. Deshalb wurde diese Abfrage hier eingebaut. Die Anzahl der berechneten Gitterpunkte N_X und N_Z müssen nicht durch die gewählten Werte DJ_X bzw. DJ_Z teilbar sein.

HINWEIS: Es wird immer mit der Darstellung des ersten Gitterpunktes begonnen. Wenn N_X-1 durch DJ_X teilbar ist, wird auch der letzte Gitterpunkt dargestellt.

WARNUNG: Beachte, dass Schmiertaschen, deren Breite < DJ_X ist, in der Darstellung evtl. verschwinden können.

Nach erfolgreicher Erzeugung der Transferdateien kommt eine Erfolgsmeldung und das Programm springt zurück in das Hauptmenü.

 Daten wurden erfolgreich in Datei "Bild-3d.txt    " gespeichert.
 Daten wurden erfolgreich in Datei "Bild-Dim-3d.txt" gespeichert.

Nach jedem erneuten Aufruf der Aktion -21- werden diese Dateien ohne Rückfrage überschrieben, so dass nur die jeweils aktuellen Daten für die Erzeugung einer Grafik mit GNUPLOT zur Verfügung stehen.

Wenn aktuell der Status der Datenein- und -ausgabe "N u r dimensionslose Ein- und Ausgabeparameter" (Steuerparameter: Dim=1) gilt, dann wird nur die Transferdatei "Bild-3d.txt" erzeugt, weil dann keine dimensionsbehafteten Werte erzeugt werden können und die Datei "Bild-3d-.txt" enthält nur die dimensionslosen Daten.

Wenn der Status der Datenein- und -ausgabe Dim=2 oder Dim=3 ist, dann werden beide Dateien erzeugt und mit GNUPLOT können dann wahlweise sowohl dimensionsbehaftete als auch dimensionslose grafische Darstellungen erzeugt werden, unabhängig davon, ob sich die Programmoberfläche aktuell im Status "dimensionsbehaftet" (Steuerparameter, Dim=2) oder "dimensionslose" (Steuerparameter: Dim=3) befindet.

Die Transferdateien "Bild-3d.txt" und "Bild-Dim-3d.txt" enthalten die Daten zur Erzeugung von folgenden 14 verschiedenen dimensionslosen grafischen Darstellungen und 12 dimensionsbehafteten grafischen Darstellungen mit dem Programm GNUPLOT gemäß Tabelle 4.02. Die relativ große Variantenvielfalt ergibt sich hier durch die Möglichkeit der Darstellung einzelner Lagerparameter und ihrer verschiedenen Kombinationen, die je nach simulierter Lagervariante auf unterschiedliche Darstellungsschwerpunkte zielen.

Tabelle 4.02: Übersicht der grafischen Ausgaben, die mit den Transferdateien "Bild-3d.txt" und "Bild-Dim-3d.txt der Aktion -21- erzeugt werden können

Aktion im Haupt- menü des Postprozessors zur Erzeugung der Transferdateien	Von SIRIUS erzeugte Transferdateien im Verzeichnis ./Temp	Skriptdateien im Verzeichnis ./Bilder bzw. BilderDim, die mit GNUPLOT die Grafiken erzeugen	Von GNUPLOT erzeugte Grafikdateien im Verzeichnis ./Temp2
Aktion -21- 3d-Bilder P(X,Z), H(X,Z), HF(X,Z), F(X,Z) zum Zeitpunkt J_T	Bild-3d.txt	21-Bild-3d-Abw-F.plt	xxxx-3d-Abw-F-JT=xx.png
		21-Bild-3d-Abw-F-Nut.plt	xxxx-3d-Abw-F-Nut-JT=xx.png
		21-Bild-3d-Abw-H.plt	xxxx-3d-Abw-H-JT=xx.png
		21-Bild-3d-Abw-HF.plt	xxxx-3d-Abw-HF-JT=xx.png
		21-Bild-3d-AbwHF-Nut.plt	xxxx-3d-Abw-HF-Nut-JT=xx.png
		21-Bild-3d-Abw-H-HF.plt	xxxx-3d-Abw-H-HFt-JT=xx.png
		21-Bild-3d-Abw-H-HF-Nut.plt	xxxx-3d-Abw-H-HF-Nut-JT=xx.png
		21-Bild-3d-Abw-H-Nut.plt	xxxx-3d-Abw-H-Nut-JT=xx.png
		21-Bild-3d-Abw-P.plt	xxxx-3d-Abw-P-JT=xx.png
		21-Bild-3d-Abw-P-H.plt	xxxx-3d-Abw-P-H-JT=xx.png
		21-Bild-3d-Abw-P-H-HF.plt	xxxx-3d-Abw-P-H-HF-JT=xx.png
		21-Bild-3d-Abw-P-H-HF-Nut.plt	xxxx-3d-Abw-P-H-HF-Nut-JT=xx.png
		21-Bild-3d-Abw-P-H-Nut.plt	xxxx-3d-Abw-P-H-Nut-JT=xx.png
		21-Bild-3d-Abw-P-Nut.plt	xxxx-3d-Abw-P-Nut-JT=xx.png
	Bild-Dim-3d.txt	21-Bild-Dim-3d-Abw-h.plt	xxxx-Dim-3d-Abw-h-JT=xx.png
		21-Bild-Dim-3d-Abw-hF.plt	xxxx-Dim-3d-Abw-hF-JT=xx.png
		21-Bild-Dim-3d-Abw-hF-Nut.plt	xxxx-Dim-3d-Abw-hF-Nut-JT=xx.png
		21-Bild-Dim-3d-Abw-h-hF.plt	xxxx-Dim-3d-Abw-h-hF-JT=xx.png
		21-Bild-Dim-3d-Abw-h-hF-Nut.plt	xxxx-Dim-3d-Abw-h-hF-Nut-JT=xx.png
		21-Bild-Dim-3d-Abw-h-Nut.plt	xxxx-Dim-3d-Abw-h-Nut-JT=xx.png
		21-Bild-Dim-3d-Abw-p.plt	xxxx-Dim-3d-Abw-p-JT=xx.png
		21-Bild-Dim-3d-Abw-p-h.plt	xxxx-Dim-3d-Abw-p-h-JT=xx.png
		21-Bild-Dim-3d-Abw-p-h-hF.plt	xxxx-Dim-3d-Abw-p-h-hF-JT=xx.png
		21-Bild-Dim-3d-Abw-p-h-hF-Nut.plt	xxxx-Dim-3d-Abw-p-h-hF-Nut-JT=xx.png
		21-Bild-Dim-3d-Abw-p-h-Nut.plt	xxxx-Dim-3d-Abw-p-h-Nut-JT=xx.png
		21-Bild-Dim-3d-Abw-p-Nut.plt	xxxx-Dim-3d-Abw-p-Nut-JT=xx.png

zurück weiter

4.6.2.2 Animationen der 3d-Bilder der Druckverteilung, der Spaltgeometrie und der Ölverteilung zum Zeitpunkt J_T

 -22- 3d-Animation P(X,Z), H(X,Z), HF(X,Z), F(X,Z) ueber die Zeit

Nach Auswahl der Aktion -22- im Hauptmenü erscheint folgendes Untermenü, wenn aktuell für den Steuerparameter Dim>1 gilt:

 Auswahl der Art der Darstellung der Animation
 -1- Dimensionslos
 -2- Dimensionbehaftet
 <z> Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:
2

Wegen des hohen Datentransfers bei Animationen, wird hier darauf verzichtet, sowohl die Daten für die dimensionslose, als auch für die dimensionsbehaftete Darstellung parallel auszugeben. Deshalb muss sich der Anwender vorher entscheiden. Wenn der Steuerparameter Dim=1 ist, erübrigt sich die Entscheidung, weil dann nur dimensionslose Darstellungen möglich sind und die erste Abfrage wird übersprungen.

Anschließend erfolgt die Abfrage, in welchem zeitlichen Intervall J_T1 bis J_T2 die Darstellung der Animation erfolgen soll:

 Ausgabe der dimensionsbehaften Daten p(x,z),h(x,z),hF(x,z) und F(x,z)
 im Zeitintervall JT1 bis JT2 fuer die Erzeugung einer Animation

 Festlegen des Anfangszeitpunktes JT1 der Animation
 < 1 > Anfangszeitpunkt JT1 = 1
 -...- JT1 eingeben. 1 <= JT1 < 21
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:
2
 Festlegen des Endzeitpunktes JT2 der Animation
 -...- JT2 eingeben. 2 < JT2 <= 21
 < 21 > Waehle den letzten berechneten Zeitpunkt JT2= 21
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:
21

Wenn man bei instationären Lastbedingungen zunächst eine Anlaufrechnung gemacht hat und anschließend mehrere Wellenumdrehungen oder mehrere Lastzyklen simuliert hat, kann man damit die Anlaufrechnung ausblenden und/oder nur einen kompletten Lastzyklus auswählen, der in der Animation später als Endlosschleife in Ruhe betrachtet werden kann.

In der nachfolgenden Abfrage wird festgelegt, ob man in dem ausgewählten Zeitintervall J_T1 bis J_T2 jeden oder nur jeden 2., 3. usw. Zeitpunkt darstellen möchte:

 Festlegen, dass nur jeder DJT-te Zeitpunkt dargestellt wird
 -...- DJT eingeben. 1 <= DJT <= 19
 < 1 > Jeden Zeitpunkt JT im gewaehlten Intervall darstellen
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:

Wenn durch das Weglassen einiger Zeitpunkte die Anschaulichkeit nicht wesentlich beeinträchtigt wird, kann man damit den Speicherplatz für die Animation verkleinern.

Zum Schluss wird noch genauso wie bei den entsprechenden statischen Bildern (siehe Abschnitt 4.6.2.1) abgefragt, ob jeder berechnete Gitterpunkt oder nur jeder 2., 3. usw. Gitterpunkt im entsprechenden Diagramm dargestellt werden soll:

 Festlegen, dass nur jeder DJX-te Gitterpunkt grafisch dargestellt wird
 -...- DJX eingeben. 1 < DJX < 120
 < 1 > Jeden Gitterpunkt anzeigen
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:

 Festlegen, dass nur jeder DJZ-te Gitterpunkt grafisch dargestellt wird
 -...- DJZ eingeben. 1 < DJZ < 10
 < 1 > Jeden Gitterpunkt anzeigen
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:

Nach erfolgreicher Erzeugung der Transferdateien kommt eine Erfolgsmeldung für jede erzeugte Datei und das Programm springt zurück in das Hauptmenü.


 Daten wurden erfolgreich in Datei "Anima-Dim-10001.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10002.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10003.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10004.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10005.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10006.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10007.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10008.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10009.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10010.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10011.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10012.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10013.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10014.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10015.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10016.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10017.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10018.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10019.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10020.txt" gespeichert.

Für jeden darzustellenden Zeitpunkt wird eine Transferdatei erzeugt, mit deren Daten GNUPLOT je ein Bild erzeugt.

HINWEIS: Nach jedem erneuten Aufruf einer der Aktionen -22-, -24-, -26-, -28- oder -30- werden die Transferdateien ohne Rückfrage überschrieben, so dass nur die jeweils aktuellen Daten zur Verfügung stehen. Falls zu einem früheren Zeitpunkt mehr Zeitpunkte abgebildet wurden als aktuell beabsichtigt, ist es hilfreich, die alten Dateien vorher aus dem Verzeichnis "./Temp" manuell zu löschen, weil sonst ältere Dateien am Ende der Liste nicht überschrieben werden und zu Irritationen bei der Weiterverarbeitung führen können.

Die Transferdateien "Animation-... .txt" enthalten die Daten zur Erzeugung von folgenden 14 verschiedenen dimensionslosen Animationen mit dem Programm GNUPLOT. Die Transferdateien "Anima-Dim-... .txt" enthalten die Daten zur Erzeugung von folgenden 12 verschiedenen dimensionsbehafteten Animationen gemäß Tabelle 4.03. Die relativ große Variantenvielfalt ergibt sich hier durch die Möglichkeit der Darstellung einzelner Lagerparameter und ihrer verschiedenen Kombinationen, die je nach simulierter Lagervariante auf unterschiedliche Darstellungsschwerpunkte zielen.

Tabelle 4.03: Übersicht der grafischen Ausgaben, die mit den Transferdateien "Animation-... .txt" und "Anima-Dim-... .txt" der Aktion -22- erzeugt werden können

Aktion im Hauptmenü des Postprozessors zur Erzeugung der Transferdateien	Von SIRIUS erzeugte Transfer- dateien im Verzeichnis ./Temp	Skriptdateien im Verzeichnis ./Animationen bzw. ./AnimationenDim, die mit GNUPLOT die Folge von Grafiken erzeugen	Von GNUPLOT erzeugte Grafikdateien im Verzeichnis ./Temp1	Mit Movie Maker erzeugte Animationen im Verzeichnis ./Temp2
Aktion -22- 3d-Animationen P(X,Z), H(X,Z), HF(X,Z), F(X,Z) über die Zeit	Animation-10001.txt Animation-10002.txt Animation-10003.txt ...	22-Anima-3d-Abw-F.plt	Animation-10001.png Animation-10002.png Animation-10003.png ...	film.wmv
		22-Anima-3d-Abw-F-Nut.plt
		22-Anima-3d-Abw-H.plt
		22-Anima-3d-Abw-HF.plt
		22-Anima-3d-Abw-HF-Nut.plt
		22-Anima-3d-Abw-H-HF.plt
		22-Anima-3d-Abw-H-HF-Nut.plt
		22-Anima-3d-Abw-H-Nut.plt
		22-Anima-3d-Abw-P.plt
		22-Anima-3d-Abw-P-H.plt
		22-Anima-3d-Abw-P-H-HF.plt
		22-Anima-3d-Abw-P-H-HF-Nut.plt
		22-Anima-3d-Abw-P-H-Nut.plt
		22-Anima-3d-Abw-P-Nut.plt
	Anima-Dim-10001.txt Anima-Dim-10002.txt Anima-Dim-10003.txt ...	22-Anima-3d-Dim-Abw-h.plt
		22-Anima-3d-Dim-Abw-hF.plt
		22-Anima-3d-Dim-Abw-hF-Nut.plt
		22-Anima-3d-Dim-Abw-h-hF.plt
		22-Anima-3d-Dim-Abw-h-hF-Nut.plt
		22-Anima-3d-Dim-Abw-h-Nut.plt
		22-Anima-3d-Dim-Abw-p.plt
		22-Anima-3d-Dim-Abw-p-h.plt
		22-Anima-3d-Dim-Abw-p-h-hF.plt
		22-Anima-Dim-3d-Abw-p-h-hF-Nut.plt
		22-Anima-3d-Dim-Abw-p-h-Nut.plt
		22-Anima-3d-Dim-Abw-p-Nut.plt

zurück weiter

4.6.2.3 3d-Bilder des Lagerspielraums zum Zeitpunkt J_T

 -23- 3d-Bilder    Lagerspielraum Spiel(X,Z)       zum Zeitpunkt JT

Nach Auswahl der Aktion -23- im Hauptmenü erscheint folgendes Untermenü:

 Berechnung und Ausgabe des Spielraums Spiel(X,Z)
 zu einem Zeitpunkt JT fuer die grafische Ausgabe mit GNUPLOT

 Festlegen des Zeitpunktes JT
 -...- JT eingeben. 1 <= JT <= 21
 < 21> Letzten berechneten Zeitpunkt NT2= 21 festlegen
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:

Hier ist ein Zeitpunkt J_T auszuwählen, für den die grafische Darstellung erzeugt werden soll.

In den beiden nachfolgenden Abfragen ist festzulegen, ob jeder berechnete Gitterpunkt oder nur jeder 2., 3. usw. Gitterpunkt im entsprechenden Diagramm dargestellt werden soll:

 Festlegen, dass nur jeder DJX-te Gitterpunkt grafisch dargestellt wird
 -...- DJX eingeben. 1 < DJX < 120
 < 1 > Jeden Gitterpunkt anzeigen
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:

 Festlegen, dass nur jeder DJZ-te Gitterpunkt grafisch dargestellt wird
 -...- DJZ eingeben. 1 < DJZ < 10
 < 1 > Jeden Gitterpunkt anzeigen
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:

Als nächstes wird abgefragt, ob in dem Bild auch die lokalen Wellenverlagerungsbahnen an den Lagerrändern und in der Lagermitte dargestellt werden sollen:

 Sollen an den Lagerschalenenden die Randverlagerungsbahnen angezeigt werden?
 - j - Ja
 < n > Nein
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:
j

Bei der Simulation instationärer Lagerbelastungen ist die Darstellung der lokalen Verlagerungsbahnen hilfreich. Falls hier mit j geantwortet wird, erscheinen die nachfolgenden Abfragen:

 Festlegen des Zeitintervalls JT1 bis JT2
 fuer die Darstellung der Rand-Verlagerungsbahnen
 < 1 > Anfangs-Zeitpunkt JT1 = 1
 -...- JT1 eingeben. 1 <= JT1 <= 21
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:

 Festlegen des Endzeitpunktes JT2
 -...- JT2 eingeben. 1<= JT2 <= 21
 < 21> Endwert JT2 = NT2
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:

 Festlegen, dass nur jeder dJT-te Zeitpunkt dargestellt wird
 < 1 > Jeden Zeitpunkt im Intervall anzeigen
 -...- dJT eingeben. 1 <= dJT <= 20
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:

Hier kann ein Zeitintervall gewählt werden, in dem die Verlagerungsbahnen dargestellt werden sollen und ob für die Erzeugung dieser Verlagerungsbahnen jeder Zeitpunkt im Zeitintervall verwendet werden soll oder nur jeder 2., 3. usw. .

Nach erfolgreicher Erzeugung der Transferdateien kommt eine Erfolgsmeldung und das Programm springt zurück in das Hauptmenü

 Daten wurden erfolgreich in Datei "Bild-3d-Spiel.txt" gespeichert.

Nach jedem erneuten Aufruf der Aktion -23- wird diese Datei ohne Rückfrage überschrieben, so dass nur die jeweils aktuellen Daten zur Verfügung stehen.

Zur grafischen Darstellung des Spielraums wird hier nur eine Transferdatei mit dimensionslosen Daten erzeugt. Mit diesen Daten wird auch das Bild des dimensionsbehafteten Spielraums erzeugt. Beide Bilder unterscheiden sich nur durch eine unterschiedliche Skalenbeschriftung. Die Daten für die Skalenbeschriftung werden durch die Datei "Skalierung.plt" später an GNUPLOT übergeben.

Die Transferdatei "Bild-3d-Spiel.txt" enthält die Daten zur Erzeugung von folgenden 2 grafischen Darstellungen (Tabelle 4.04) mit dem Programm GNUPLOT.

Tabelle 4.04: Übersicht der grafischen Ausgaben, die mit der Transferdatei "Bild-3d-Spiel.txt" der Aktion -23- erzeugt werden können

Aktion im Haupt- menü des Postprozessors zur Erzeugung der Transferdateien	Von SIRIUS erzeugte Transferdateien im Verzeichnis ./Temp	Skriptdateien im Verzeichnis ./Bilder bzw. BilderDim, die mit GNUPLOT die Grafiken erzeugen	Von GNUPLOT erzeugte Grafikdateien im Verzeichnis ./Temp2
Aktion -23- 3d-Bilder Lagerspielraum Spiel(X,Z) zum Zeitpunkt J_T	Bild-3d-Spiel.txt	23-Bild-3d-Zyl-Spiel.plt	xxxx-3d-Zyl-Spiel-JT=xx.png
	Bild-3d-Spiel.txt	23-Bild-Dim-3d-Zyl-spiel.plt	xxxx-Dim-3d-Zyl-spiel-JT=xx.png

zurück weiter

4.6.2.4 Animationen des Lagerspielraums zum Zeitpunkt J_T

 -24- 3d-Animation Lagerspielraum Spiel(X,Z)       ueber die Zeit

Nach Auswahl der Aktion -24- im Hauptmenü erscheinen die Abfragen, in welchem zeitlichen Intervall J_T1 bis J_T2 die Darstellung der Animation erfolgen soll:

 Berechnung und Ausgabe des Spielraums Spiel(X,Z) im
 Zeitintervall JT1 bis JT2 fuer die Erzeugung einer Animation

 Festlegen des Anfangszeitpunktes JT1
 < 1 > Anfangs-Zeitpunkt JT1 = 1
 -...- JT1 eingeben. 1 <= JT1 <= 21
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:
2
 Festlegen des Endzeitpunktes JT2
 -...- JT2 eingeben. 2<= JT2 <= 21
 < 21> Endwert JT2 = NT2
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:
21

In der nachfolgenden Abfrage wird festgelegt, ob man in dem ausgewählten Zeitintervall J_T1 bis J_T2 jeden oder nur jeden 2., 3. usw. Zeitpunkt darstellen möchte:

 Festlegen, dass nur jeder DJT-te Zeitpunkt dargestellt wird
 -...- DJT eingeben. 1 <= DJT <= 19
 < 1 > Jeden Zeitpunkt JT im gewaehlten Intervall darstellen
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:

Wenn durch das Weglassen einiger Zeitpunkte die Anschaulichkeit nicht wesentlich beeinträchtigt wird, kann man damit den Speicherplatz für die Animation verkleinern.

Zum Schluss wird noch genauso wie bei den entsprechenden statischen Bildern (siehe Abschnitt 4.6.2.3) abgefragt, ob jeder berechnete Gitterpunkt oder nur jeder 2., 3. usw. Gitterpunkt im entsprechenden Diagramm dargestellt werden soll:

 Festlegen, dass nur jeder DJX-te Gitterpunkt grafisch dargestellt wird
 -...- DJX eingeben. 1 < DJX < 25
 < 1 > Jeden Gitterpunkt anzeigen
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:

 Festlegen, dass nur jeder DJZ-te Gitterpunkt grafisch dargestellt wird
 -...- DJZ eingeben. 1 < DJZ < 10
 < 1 > Jeden Gitterpunkt anzeigen
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:

Als nächstes wird abgefragt, ob in dem Bild auch die lokalen Wellenverlagerungsbahnen an den Lagerrändern und auch in der Lagermitte dargestellt werden sollen:

 Sollen an den Lagerschalenenden die Randverlagerungsbahnen angezeigt werden?
 - j - Ja
 < n > Nein
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:

Wenn man sich für die Darstellung der lokalen Verlagerungsbahnen entscheidet, werden diese in jedem Bild der Animation für das gleiche Zeitintervall J_T1 bis J_T2 dargestellt, in dem auch die gesamte Animation dargestellt werden soll.

Nach erfolgreicher Erzeugung der Transferdateien kommt eine Erfolgsmeldung für jede erzeugte Datei und das Programm springt zurück in das Hauptmenü.


 Daten wurden erfolgreich in Datei "Anima-Dim-10001.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10002.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10003.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10004.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10005.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10006.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10007.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10008.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10009.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10010.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10011.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10012.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10013.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10014.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10015.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10016.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10017.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10018.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10019.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10020.txt" gespeichert.

Für jeden darzustellenden Zeitpunkt wird eine Transferdatei erzeugt, mit deren Daten GNUPLOT je ein Bild erzeugt.

HINWEIS: Nach jedem erneuten Aufruf der Aktionen -22-, -24-, -26-, -28- oder -30- werden diese Dateien ohne Rückfrage überschrieben, so dass nur die jeweils aktuellen Daten zur Verfügung stehen. Falls zu einem früheren Zeitpunkt mehr Zeitpunkte abgebildet wurden als aktuell beabsichtigt, ist es hilfreich, die alten Dateien vorher aus dem Verzeichnis "./Temp" zu löschen, weil sonst ältere Dateien am Ende der Liste nicht überschrieben werden und zu Irritationen führen können.

Die Transferdateien "Animation-... .txt" bzw. "Anima-Dim-.... .txt" enthalten die Daten zur Erzeugung von folgenden 2 Animationen mit dem Programm GNUPLOT gemäß Tabelle 4.05.

Tabelle 4.05: Übersicht der grafischen Ausgaben, die mit den Transferdateien "Animation-... .txt" und "Anima-Dim-... .txt" der Aktion -24- erzeugt werden können

Aktion im Haupt- menü des Postprozessors zur Erzeugung der Transferdateien	Von SIRIUS erzeugte Transfer- dateien im Verzeichnis ./Temp	Skriptdateien im Verzeichnis ./Animationen bzw. ./AnimationenDim, die mit GNUPLOT die Folge von Grafiken erzeugen	Von GNUPLOT erzeugte Grafikdateien im Verzeichnis ./Temp1	Mit Movie Maker erzeugte Animationen im Verzeichnis ./Temp2
Aktion -24- 3d-Animationen ... über die Zeit	Animation-10001.txt Animation-10002.txt Animation-10003.txt ...	24-Anima-3d-Zyl-Spiel.plt	Animation-10001.png Animation-10002.png Animation-10003.png ...	film.wmv
		24-Anima-Dim-3d-Zyl-spiel.plt

zurück weiter

4.6.2.5 2d-Bilder der Druckverteilung, der Spaltgeometrie und der Ölverteilung im Querschnitt J_Z zum Zeitpunkt J_T

 -25- 2d-Bilder    P(X), H(X), F(X) im Schnitt JZ, zum Zeitpunkt JT

Nach Auswahl der Aktion -25- im Hauptmenü erscheint folgendes Untermenü:

 Ausgabe der dimensionslosen  Daten P(X),H(X) und F(X)
 und der dimensionsbehafteten Daten p(x),h(x)
 im Querschnitt JZ, zum Zeitpunkt JT fuer die grafische
 Ausgabe mit GNUPLOT

 Festlegen des Zeitpunktes JT
 -...- JT eingeben. 1 <= JT <= 21
 < 21> Letzten berechneten Zeitpunkt NT2= 21 festlegen
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:

Hier ist ein Zeitpunkt J_T auszuwählen, für den die grafische Darstellung erzeugt werden soll.

Als nächstes ist die Schnittebene des Querschnittes durch den Schmierspalt festzulegen durch Eingabe des Index J_Z einer Gitterlinie:

 Festlegen des Querschnitts JZ
 -...- JZ eingeben. 1 <= JZ <= 10
 < 5 > Querschnitt durch Lagermitte festlegen
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:

In der nachfolgenden Abfrage ist festzulegen, ob jeder berechnete Gitterpunkt oder nur jeder 2., 3. usw. Gitterpunkt im entsprechenden Diagramm dargestellt werden soll:

 Festlegen, dass nur jeder DJX-te Gitterpunkt grafisch dargestellt wird
 -...- DJX eingeben. 1 < DJX < 120
 < 1 > Jeden Gitterpunkt anzeigen
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:

Üblicher Weise wird z.B. in X-Richtung mit einer Anzahl von Gitterpunkten N_X>300 über den Umfang des Lagers gerechnet. In der grafischen Darstellung beginnen aber mehr als 200 Gitterlinien ineinander zu fließen, so dass die Erkennbarkeit der Funktionsverläufe leidet. Deshalb wurde diese Abfrage hier eingebaut. Die Anzahl der berechneten Gitterpunkte N_X müssen nicht durch die gewählten Werte DJ_X teilbar sein.

Nach erfolgreicher Erzeugung der Transferdateien kommt eine Erfolgsmeldung und das Programm springt zurück in das Hauptmenü

 Daten wurden erfolgreich in Datei "Bild-2d-Quer.txt    " gespeichert.
 Daten wurden erfolgreich in Datei "Bild-Dim-2d-Quer.txt" gespeichert.

Nach jedem erneuten Aufruf der Aktion -25- werden diese Dateien ohne Rückfrage überschrieben, so dass nur die jeweils aktuellen Daten zur Verfügung stehen.

Wenn aktuell der Status der Datenein- und -ausgabe "N u r dimensionslose Ein- und Ausgabeparameter" (Steuerparameter: Dim=1) gilt, dann wird nur die Transferdatei "Bild-2d-Quer.txt" erzeugt, weil dann keine dimensionsbehafteten Werte erzeugt werden können, und die Datei "Bild-2d-Quer.txt" enthält nur die dimensionslosen Daten.

Wenn der Status der Datenein- und -ausgabe Dim=2 oder =3 ist, dann werden beide Dateien erzeugt und mit GNUPLOT können dann wahlweise sowohl dimensionsbehaftete als auch dimensionslose grafische Darstellungen erzeugt werden, unabhängig davon ob sich die Programmoberfläche aktuell im Status "dimensionsbehaftet" (Steuerparameter: Dim=2) oder "dimensionslose" (Steuerparameter: Dim=3) befindet.

Die Transferdateien "Bild-2d-Quer.txt" und "Bild-Dim-2d-Quer.txt" enthalten die Daten zur Erzeugung von folgenden 4 verschiedenen dimensionslosen und 2 dimensionsbehafteten grafischen Darstellungen mit dem Programm GNUPLOT gemäß Tabelle 4.06.

Tabelle 4.06: Übersicht der grafischen Ausgaben, die mit den Transferdateien "Bild-2d-Quer.txt" und "Bild-Dim-2d-Quer.txt" der Aktion -25- erzeugt werden können

Aktion im Haupt- menü des Postprozessors zur Erzeugung der Transferdateien	Von SIRIUS erzeugte Transferdateien im Verzeichnis ./Temp	Skriptdateien im Verzeichnis ./Bilder bzw. BilderDim, die mit GNUPLOT die Grafiken erzeugen	Von GNUPLOT erzeugte Grafikdateien im Verzeichnis ./Temp2
Aktion -25- 2d-Bilder P(X), H(X), F(X) im Schnitt J_Z, zum Zeitpunkt J_T	Bild-2d-Quer.txt	25-Bild-2d-Abw-P-H-HF.plt	xxxx-2d-Abw-P-H-HF-JZ=xx-JT=xx.png
		25-Bild-2d-Abw-P-H.plt	xxxx-2d-Abw-P-H-JZ=xx-JT=xx.png

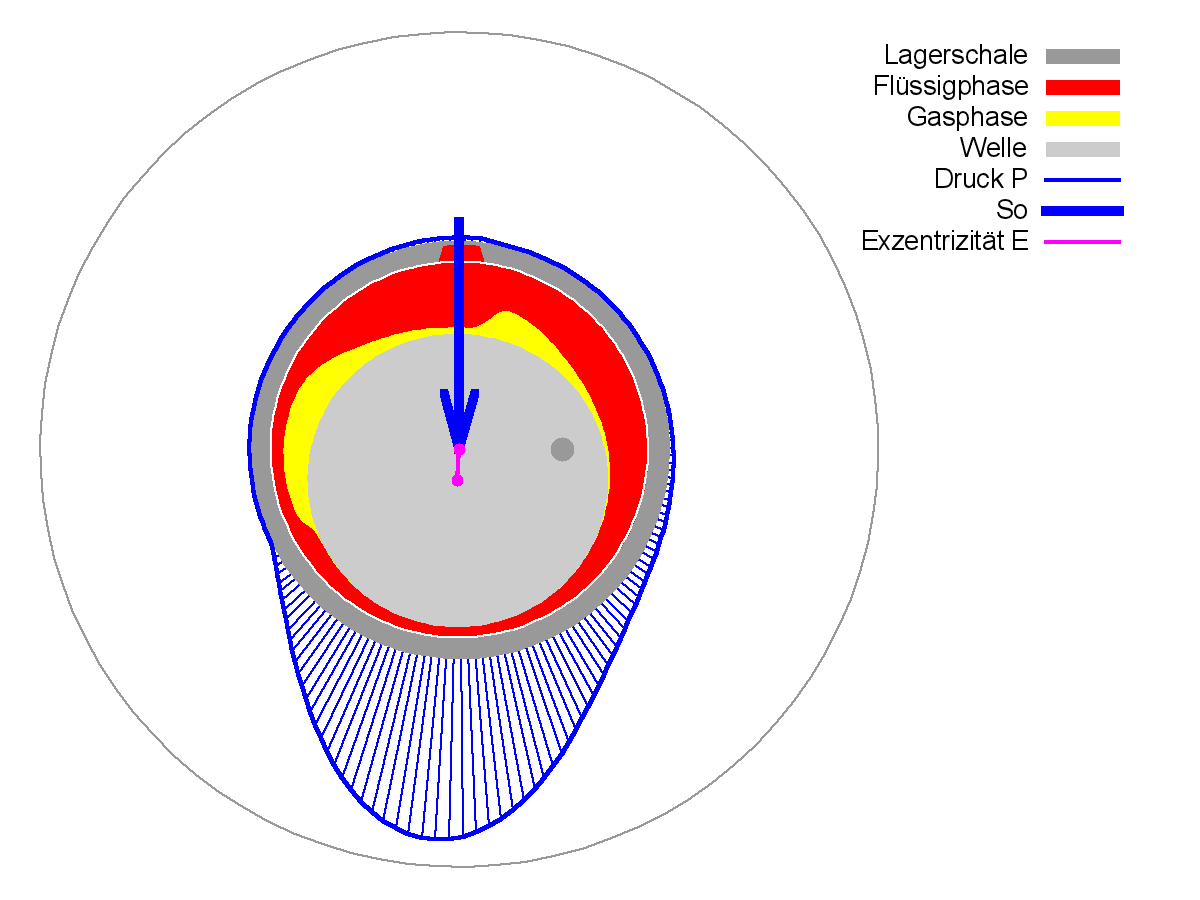

		25-Bild-2d-Pol-P-H-HF.plt	xxxx-2d-Pol-P-H-HF-JZ=xx-JT=xx.png
		25-Bild-2d-Pol-P-H.plt	xxxx-2d-Pol-P-H-JZ=xx-JT=xx.png
	Bild-Dim-2d-Quer.txt	25-Bild-Dim-2d-Abw-p-h-hF.plt	xxxx-Dim-2d-Abw-p-h-hF-JZ=xx-JT=xx.png
	Bild-Dim-2d-Quer.txt	25-Bild-Dim-2d-Abw-p-h.plt	xxxx-Dim-2d-Abw-p-h-JZ=xx-JT=xx.png

zurück weiter

4.6.2.6 Animationen der 2d-Bilder der Druckverteilung, der Spaltgeometrie und der Ölverteilung im Querschnitt J_Z zum Zeitpunkt J_T

 -26- 2d-Animation P(X), H(X), F(X) im Schnitt JZ, ueber die Zeit

Nach Auswahl der Aktion -26- im Hauptmenü erscheint folgendes Untermenü, wenn aktuell für den Steuerparameter Dim>1 gilt.

 Auswahl der Art der Darstellung der Animation
 -1- Dimensionslos
 -2- Dimensionbehaftet
 -z- Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:
2

Wegen des hohen Datentransfers bei Animationen wird hier darauf verzichtet, sowohl die Daten für die dimensionslose, als auch für die dimensionsbehaftete Darstellung parallel auszugeben. Deshalb muss sich der Anwender vorher entscheiden. Wenn der Steuerparameter Dim=1 ist, erübrigt sich die Entscheidung, weil dann nur dimensionslose Darstellungen möglich sind, und die erste Abfrage wird übersprungen.

Anschließend erfolgt die Abfrage, in welchem zeitlichen Intervall J_T1 bis _JT2 die Darstellung der Animation erfolgen soll:

 Ausgabe der dimensionsbehafteten Daten p(x),h(x) und F(x)
 im Querschnitt JZ, im Zeitintervall JT=JT1 bis JT2
 fuer die Erzeugung einer Animation

 Festlegen des Anfangszeitpunktes JT1 der Animation
 < 1 > Anfangszeitpunkt JT1 = 1
 -...- JT1 eingeben. 1 <= JT1 < 21
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:
2
 Festlegen des Endzeitpunktes JT2 der Animation
 -...- JT2 eingeben. 2 < JT2 <= 21
 < 21> Waehle den letzten berechneten Zeitpunkt JT2= 21
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:
21

In der nachfolgenden Abfrage wird festgelegt, ob man in dem ausgewählten Zeitintervall J_T1 bis J_T2 jeden oder nur jeden 2., 3. usw. Zeitpunkt darstellen möchte:

 Festlegen, dass nur jeder DJT-te Zeitpunkt dargestellt wird
 -...- DJT eingeben. 1 <= DJT <= 19
 < 1 > Jeden Zeitpunkt JT im gewaehlten Intervall darstellen
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:

Wenn durch das Weglassen einiger Zeitpunkte die Anschaulichkeit nicht wesentlich beeinträchtigt wird, kann man damit den Speicherplatz für die Animation verkleinern.

Bei Schnittdarstellungen quer zur Lagerachse ist es auch möglich, zwei Schnittdarstellungen synchron in einer Animation darzustellen. Deshalb erfolgt als Nächstes die Abfrage:

 Festlegen der Anzahl der darzustellenden Querschnitte
 <1> Daten fuer e i n e n  Querschnitt ausgeben
 -2- Daten fuer z w e i   Querschnitte ausgeben
 -z- Abbruch, z u r u e c k  zum Hauptmenu
 Eingabe:
1

HINWEIS: Diese Abfrage ist bisher nur dann mit -2- zu beantworten, wenn man mit der Skriptdatei "26-Anima-2d-Pol-P-H-HF-2Schnitte.plt" in einer Animation synchron 2 Lagerquerschnitte in Polarkoordinaten darstellen möchte. Diese Sondervariante der Darstellung wurde erzeugt für die Sondervariante der Simulation eines Lagers mit versetzten Lagerabschnitten (Steuerparameter: Versatz=2).

Dann ist die Schnittebene des Querschnittes durch den Schmierspalt festzulegen durch Eingabe des Index JZ einer Gitterlinie:

 Festlegen des Querschnitts JZ
 -...- JZ eingeben. 1 <= JZ <= 10
 < 5 > Querschnitt durch Lagermitte festlegen
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:

Falls oben 2 Querschnitte gewählt wurden, erfolgt nun auch noch die Frage nach der Schnittebene des 2.Querschnitts.

Zum Schluss wird genauso wie bei den entsprechenden statischen Bildern (siehe Abschnitt 4.6.2.5) abgefragt, ob jeder berechnete Gitterpunkt oder nur jeder 2., 3. usw. Gitterpunkt im entsprechenden Diagramm dargestellt werden soll:

 Festlegen, dass nur jeder DJX-te Gitterpunkt grafisch dargestellt wird
 -...- DJX eingeben. 1 < DJX < 25
 < 1 > Jeden Gitterpunkt anzeigen
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:

Nach erfolgreicher Erzeugung der Transferdateien kommt eine Erfolgsmeldung für jede erzeugte Datei und das Programm springt zurück in das Hauptmenü.


 Daten wurden erfolgreich in Datei "Anima-Dim-10001.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10002.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10003.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10004.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10005.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10006.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10007.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10008.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10009.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10010.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10011.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10012.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10013.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10014.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10015.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10016.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10017.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10018.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10019.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10020.txt" gespeichert.

Für jeden darzustellenden Zeitpunkt wird eine Transferdatei erzeugt, mit deren Daten GNUPLOT je ein Bild erzeugt.

Die Transferdateien "Animation-... .txt" enthalten die Daten zur Erzeugung von folgenden 5 verschiedenen dimensionslosen Animationen mit dem Programm GNUPLOT. Die Transferdateien "Anima-Dim-... .txt" enthalten die Daten zur Erzeugung von folgenden 2 verschiedenen dimensionsbehafteten Animationen gemäß Tabelle 4.07.

Tabelle 4.07: Übersicht der grafischen Ausgaben, die mit den Transferdateien "Animation-... .txt" und "Anima-Dim-... .txt" der Aktion -26- erzeugt werden können

Aktion im Haupt- menü des Postprozessors zur Erzeugung der Transferdateien	Von SIRIUS erzeugte Transfer- dateien im Verzeichnis ./Temp	Skriptdateien im Verzeichnis ./Animationen bzw. ./AnimationenDim, die mit GNUPLOT die Folge von Grafiken erzeugen	Von GNUPLOT erzeugte Grafikdateien im Verzeichnis ./Temp1	Mit Movie Maker erzeugte Animationen im Verzeichnis ./Temp2
Aktion -26- 2d-Animationen P(X), H(X), HF(X), F(X) über die Zeit	Animation-10001.txt Animation-10002.txt Animation-10003.txt ... (für 26-Anima-2d-Pol-P-H-HF-2Schnitte.plt: Animation-20001.txt Animation-20002.txt Animation-20003.txt ...)	26-Anima-2d-Abw-P-H-HF.plt	Animation-10001.png Animation-10002.png Animation-10003.png ...	film.wmv
		26-Anima-2d-Abw-P-H.plt
		26-Anima-2d-Pol-P-H-HF.plt

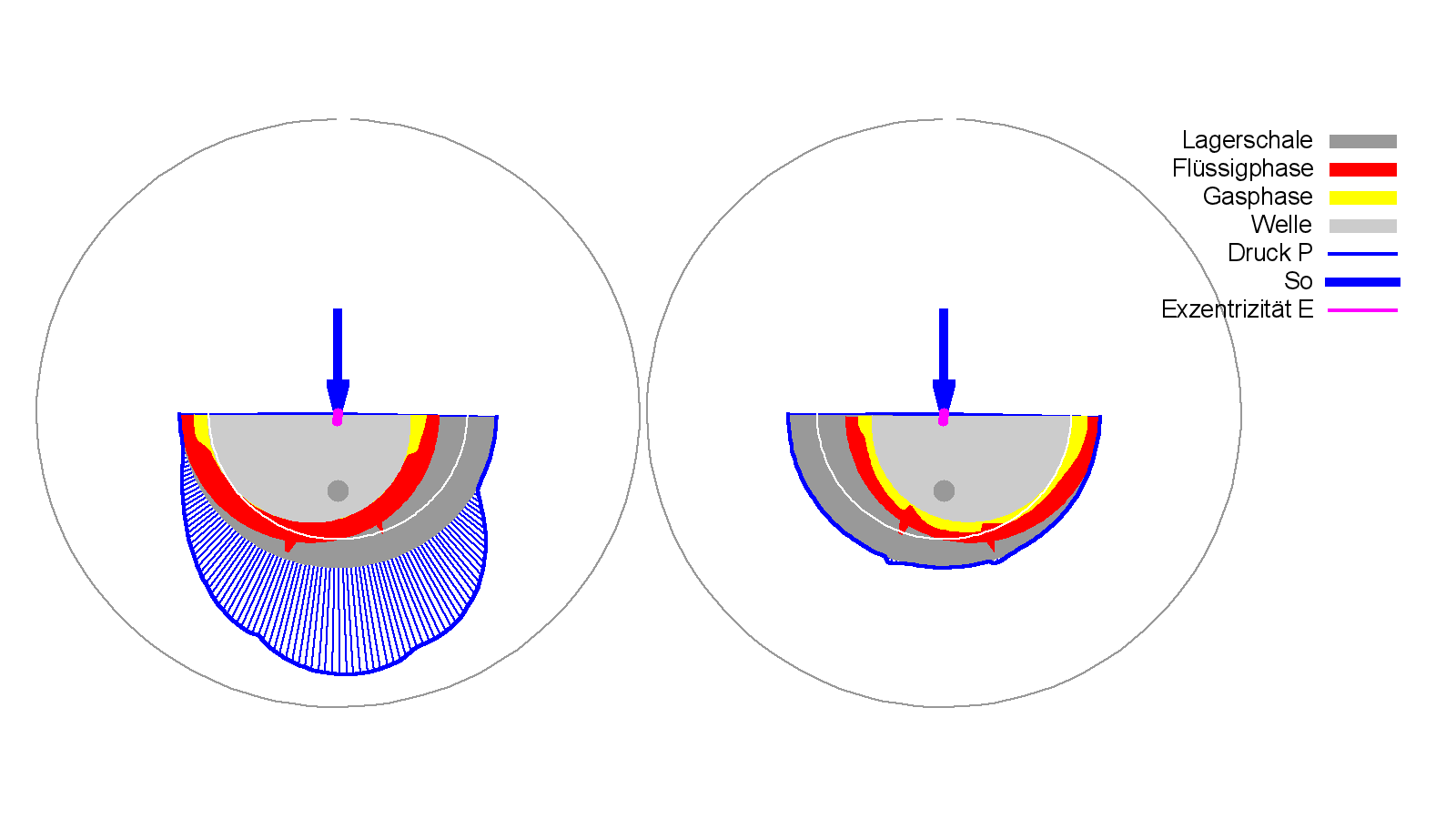

		26-Anima-2d-Pol-P-H-HF-2Schnitte.plt
		26-Anima-2d-Pol-P-H.plt
	Anima-Dim-10001.txt Anima-Dim-10002.txt Anima-Dim-10003.txt ...	26-Anima-Dim-2d-Abw-p-h-hF.plt
		26-Anima-Dim-2d-Abw-p-h.plt

zurück weiter

4.6.2.7 2d-Bilder der Druckverteilung, der Spaltgeometrie und der Ölverteilung im Axialschnitt J_X zum Zeitpunkt J_T

 -27- 2d-Bilder    P(Z), H(Z), F(Z) im Schnitt JX, zum Zeitpunkt JT

Nach Auswahl der Aktion -27- im Hauptmenü erscheint folgendes Untermenü:

 Ausgabe der dimensionslosen  Daten P(Z),H(Z) und F(Z)
 und der dimensionsbehafteten Daten p(z),h(z)
 im Querschnitt JX, zum Zeitpunkt JT fuer die grafische
 Ausgabe in Gnuplot

 Festlegen des Zeitpunktes JT
 -...- JT eingeben. 1 <= JT <= 21
 < 21> Letzten berechneten Zeitpunkt NT2= 21 festlegen
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:

Hier ist ein Zeitpunkt JT auszuwählen, für den die grafische Darstellung erzeugt werden soll.

Als nächstes ist die Schnittebene des Axialschnittes durch den Schmierspalt festzulegen durch Eingabe des Index J_X einer Gitterlinie:

 Festlegen des Querschnitts JX
 -...- JX eingeben. 1 <= JX <= 120
 < 61> Querschnitt durch Lagermitte festlegen
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:

Nach erfolgreicher Erzeugung der Transferdateien kommt eine Erfolgsmeldung und das Programm springt zurück in das Hauptmenü.

 Daten wurden erfolgreich in Datei "Bild-2d-Ax.txt    " gespeichert.
 Daten wurden erfolgreich in Datei "Bild-Dim-2d-Ax.txt" gespeichert.

Nach jedem erneuten Aufruf der Aktion -27- werden diese Dateien ohne Rückfrage überschrieben, so dass nur die jeweils aktuellen Daten zur Verfügung stehen.

Wenn aktuell der Status der Datenein- und -ausgabe "N u r dimensionslose Ein- und Ausgabeparameter" (Steuerparameter: Dim=1) gilt, dann wird nur die Transferdatei "Bild-2d-AX.txt" erzeugt, weil dann keine dimensionsbehafteten Werte erzeugt werden können, und die Datei "Bild-2d-Ax.txt" enthält nur die dimensionslosen Daten.

Die Transferdateien "Bild-2d-Ax.txt" und "Bild-Dim-2d-Ax.txt" enthalten die Daten zur Erzeugung von folgenden 2 verschiedenen dimensionslosen und 2 dimensionsbehafteten grafischen Darstellungen mit dem Programm GNUPLOT gemäß Tabelle 4.08.

Tabelle 4.08: Übersicht der grafischen Ausgaben, die mit den Transferdateien "Bild-2d-Ax.txt" und "Bild-Dim-2d-Ax.txt" der Aktion -27- erzeugt werden können

Aktion im Haupt- menü des Postprozessors zur Erzeugung der Transferdateien	Von SIRIUS erzeugte Transferdateien im Verzeichnis ./Temp	Skriptdateien im Verzeichnis ./Bilder bzw. BilderDim, die mit GNUPLOT die Grafiken erzeugen	Von GNUPLOT erzeugte Grafikdateien im Verzeichnis ./Temp2
Aktion -27- 2d-Bilder P(Z), H(Z), F(Z) im Schnitt J_Z, zum Zeitpunkt J_T	Bild-2d-Ax.txt	27-Bild-2d-Ax-P-H-HF.plt	xxxx-2d-Ax-P-H-HF-JX=xx-JT=xx.png
	Bild-2d-Ax.txt	27-Bild-2d-Ax-P-H.plt	xxxx-2d-Ax-P-H-JX=xx-JT=xx.png
	Bild-Dim-2d-Ax.txt	27-Bild-Dim-2d-Ax-p-h-hF.plt	xxxx-Dim-2d-Ax-p-h-hF-JX=xx-JT=xx.png
	Bild-Dim-2d-Ax.txt	27-Bild-Dim-2d-Ax-p-h.plt	xxxx-Dim-2d-Ax-p-h-JX=xx-JT=xx.png

zurück weiter

4.6.2.8 Animationen der 2d-Bilder der Druckverteilung, der Spaltgeometrie und der Ölverteilung im Axialschnitt J_X zum Zeitpunkt J_T

 -28- 2d-Animation P(Z), H(Z), F(Z) im Schnitt JX, ueber die Zeit

Nach Auswahl der Aktion -28- im Hauptmenü erscheint folgendes Untermenü, wenn aktuell für den Steuerparameter Dim>1 gilt:

 Auswahl der Art der Darstellung der Animation
 -1- Dimensionslos
 -2- Dimensionbehaftet
 -z- Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:
2

Wegen des hohen Datentransfers bei Animationen, wird hier darauf verzichtet, sowohl die Daten für die dimensionslose und als auch für die dimensionsbehaftete Darstellung parallel auszugeben. Deshalb muss sich der Anwender vorher entscheiden. Wenn der Steuerparameter Dim=1 ist, erübrigt sich die Entscheidung, weil dann nur dimensionslose Darstellungen möglich sind, und die erste Abfrage wird übersprungen.

Anschließend erfolgt die Abfrage, in welchem zeitlichen Intervall J_T1 bis J_T2 die Darstellung der Animation erfolgen soll:

 Ausgabe der dimensionsbehafteten Daten p(z),h(z) und F(z)
 im Axialschnitt JX, im Zeitintervall JT=JT1 bis JT2
 fuer die Erzeugung einer Animation

 Festlegen des Anfangszeitpunktes JT1 der Animation
 < 1 > Anfangszeitpunkt JT1 = 1
 -...- JT1 eingeben. 1 <= JT1 < 21
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:
2
 Festlegen des Endzeitpunktes JT2 der Animation
 -...- JT2 eingeben. 2 < JT2 <= 21
 < 21> Waehle den letzten berechneten Zeitpunkt JT2= 21
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:
21

In der nachfolgenden Abfrage wird festgelegt, ob man in dem ausgewählten Zeitintervall J_T1 bis J_T2 jeden oder nur jeden 2., 3. usw. Zeitpunkt darstellen möchte:

 Festlegen, dass nur jeder DJT-te Zeitpunkt dargestellt wird
 -...- DJT eingeben. 1 <= DJT <= 19
 < 1 > Jeden Zeitpunkt JT im gewaehlten Intervall darstellen
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:

Wenn durch das Weglassen einiger Zeitpunkte die Anschaulichkeit nicht wesentlich beeinträchtigt wird, kann man damit den Speicherplatz für die Animation verkleinern.

Als nächstes ist die Schnittebene des axialen Schnittes durch den Schmierspalt festzulegen durch Eingabe des Index J_X einer Gitterlinie:

 Festlegen des Axialschnitts JX
 -...- JX eingeben. 1 <= JZ <= 120
 < 61> Axialschnitt durch Lagermitte festlegen
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:

Nach erfolgreicher Erzeugung der Transferdateien kommt eine Erfolgsmeldung für jede erzeugte Datei und das Programm springt zurück in das Hauptmenü.


 Daten wurden erfolgreich in Datei "Anima-Dim-10001.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10002.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10003.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10004.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10005.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10006.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10007.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10008.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10009.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10010.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10011.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10012.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10013.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10014.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10015.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10016.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10017.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10018.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10019.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10020.txt" gespeichert.

Für jeden darzustellenden Zeitpunkt wird eine Transferdatei erzeugt, mit deren Daten GNUPLOT je ein Bild erzeugt.

Die Transferdateien "Animation-... .txt" enthalten die Daten zur Erzeugung von folgenden 2 verschiedenen dimensionslosen Animationen mit dem Programm GNUPLOT. Die Transferdateien "Anima-Dim-... .txt" enthalten die Daten zur Erzeugung von folgenden 2 verschiedenen dimensionsbehafteten Animationen gemäß Tabelle 4.09.

Tabelle 4.09: Übersicht der grafischen Ausgaben, die mit der Transferdatei "Animation-... .txt" und Anima-Dim-... .txt" der Aktion -28- erzeugt werden können

Aktion im Haupt- menü des Postprozessors zur Erzeugung der Transferdateien	Von SIRIUS erzeugte Transfer- dateien im Verzeichnis ./Temp	Skriptdateien im Verzeichnis ./Animationen bzw. ./AnimationenDim, die mit GNUPLOT die Folge von Grafiken erzeugen	Von GNUPLOT erzeugte Grafikdateien im Verzeichnis ./Temp1	Mit Movie Maker erzeugte Animationen im Verzeichnis ./Temp2
Aktion -28- 2d-Animationen P(Z), H(Z), HF(Z), F(Z) über die Zeit	Animation-10001.txt Animation-10002.txt Animation-10003.txt ...	28-Anima-2d-Ax-P-H-HF.plt	Animation-10001.png Animation-10002.png Animation-10003.png ...	film.wmv
		28-Anima-2d-Ax-P-H.plt
	Anima-Dim-10001.txt Anima-Dim-10002.txt Anima-Dim-10003.txt ...	28-Anima-Dim-2d-Ax-p-h-hF.plt
		28-Anima-Dim-2d-Ax-p-h.plt

zurück weiter

4.6.2.9 2d-Bilder der zeitabhängigen Daten über die Zeit

  -29- 2d-Bilder    zeitabhaengiger Daten           ueber die Zeit

Nach Auswahl der Aktion -29- im Hauptmenü erscheint folgendes Untermenü:

 Ausgabe der variablen Parameter im Zeitintervall JT = JT1 bis JT2
 fuer die grafische Ausgabe mit GNUPLOT

 Festlegen des Anfangszeitpunktes JT1
 < 1 > Anfangszeitpunkt JT1 = 1
 -...- JT1 eingeben. 1 <= JT1 <= 21
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:
2
 Festlegen des Endzeitpunktes JT2
 -...- JT2 eingeben. 2 <= JT2 <= 21
 < 21> Endwert JT2 = NT2 (letzter berechneter Zeitpunkt)
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:

Festlegen, dass nur jeder DJT-te Zeitpunkt dargestellt wird
 < 1 > Jeden Zeitpunkt im Intervall anzeigen
 -...- DJT eingeben. 1 <= DJT <= 20
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:

Hier ist ein Zeitintervall J_T1 bis J_T2 auszuwählen, für das die grafische Darstellung erzeugt werden soll. Wenn man bei instationären Lastbedingungen zunächst eine Anlaufrechnung gemacht hat und anschließend mehrere Wellenumdrehungen oder mehrere Lastzyklen simuliert hat, kann man damit die Anlaufrechnung ausblenden und/oder nur einen kompletten Lastzyklus auswählen, der in der grafischen Darstellung z.B. als Verlagerungsbahn eine geschlossen Schleife ergibt.

In der nachfolgenden Abfrage wird festgelegt, ob man in dem ausgewählten Zeitintervall JT1 bis JT2 jeden oder nur jeden 2., 3. usw. Zeitpunkt darstellen möchte:

 Festlegen, dass nur jeder DJT-te Zeitpunkt dargestellt wird
 -...- DJT eingeben. 1 <= DJT <= 19
 < 1 > Jeden Zeitpunkt JT im gewaehlten Intervall darstellen
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:

Nun kann noch ein Zeitpunkt ausgewählt werden, dessen Daten in einigen Darstellungen besonders hervorgehoben dargestellt werden soll:

 Festlegen eines Zeitpunktes JT, der hervorgehoben werden soll
 -...- JT eingeben. 1 <= JT <= 21
 <Enter> Keinen Zeitpunkt waehlen
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:

Bei Darstellungen, die einen Zeitpunkt hervorheben können, stört es nicht, wenn kein Zeitpunkt ausgewählt wurde. Dann erfolgt die Darstellung ohne diese Hervorhebung.

Bei Darstellungen, die keine Hervorhebung darstellen können, stört es ebenfalls nicht, wenn ein Zeitpunkt ausgewählt wurde. Es erfolgt dann trotz Auswahl keine Hervorhebung.

Nach erfolgreicher Erzeugung der Transferdateien kommt eine Erfolgsmeldung und das Programm springt zurück in das Hauptmenü.

 Fuer JT=  2 bis  21 wurden folgende dimensionslosen Werte
 in die Datei "Bild-VarPara.txt    " gespeichert:
 JT,T,DT,Omega,XWe,E,ET,XE,XET,E1,E1T,E2,E2T,So,XSo,F1,F2,
 Kant,KantT,XKant,XKantT,Kant1,Kant1T,Kant2,XKant2T
 Bieg,BiegT,XBieg,XBiegT,Bieg1,Bieg1T,Bieg2,XBieg2T,HMin,PMax

 Fuer JT=  2 bis  21 wurden folgende dimensionsbehafteten Werte
 in die Datei "Bild-Dim-VarPara.txt" gespeichert:
 JT,t,dt,omega,xWe,e,et,xe,XET,e1,e1t,e2,e2t,f,xf,f1,f2,
 kant,kantt,xKant,xKantt,kant1,kant1t,kant2,kant2t
 bieg,biegt,xBieg,xBiegt,bieg1,bieg1t,bieg2,bieg2t,hMin,pMax

Nach jedem erneuten Aufruf der Aktion -29- werden diese Dateien ohne Rückfrage überschrieben, so dass nur die jeweils aktuellen Daten zur Verfügung stehen.

Wenn aktuell der Status der Datenein- und -ausgabe "N u r dimensionslose Ein- und Ausgabeparameter" (Steuerparameter: Dim=1) gilt, dann wird nur die Transferdatei "Bild-VarPara.txt" erzeugt, weil dann keine dimensionsbehafteten Werte erzeugt werden können, und die Datei "Bild-VarPara.txt" enthält nur die dimensionslosen Daten.

HINWEISE:Wie in der Erfolgsmeldung aufgelistet, steht eine große Anzahl zeitvariabler Daten für eine grafische Darstellung zur Verfügung. In den aktuell vorbereiteten Diagrammen wurde bisher noch nicht auf die Darstellung aller dieser Parameter zurückgegriffen. Es wurde aber so dafür gesorgt, dass der Anwender des Programms bei Bedarf mit GNUPLOT weitere grafische Darstellungen erzeugen kann, ohne dass er dazu im Quelltext von SIRIUS Ergänzungen vornehmen muss.

Nicht enthalten in diesen Dateien sind die Parameter des peripheren Schmiermittel-Versorgungssystem. Siehe dazu Aktion -31- im Abschnitt 4.6.2.11.

Die Transferdateien "Bild-VarPara.txt" und "Bild-Dim-VarPara.txt" enthalten die Daten zur Erzeugung von folgenden 6 verschiedenen dimensionslosen und 6 dimensionsbehafteten grafischen Darstellungen mit dem Programm GNUPLOT gemäß Tabelle 4.10.

Tabelle 4.10: Übersicht der grafischen Ausgaben, die mit den Transferdateien "Bild-VarPara.txt" und "Bild-Dim-VarPara.txt" mit Aktion -29- erzeugt werden können

Aktion im Haupt- menü des Postprozessors zur Erzeugung der Transferdateien	Von SIRIUS erzeugte Transferdateien im Verzeichnis ./Temp	Skriptdateien im Verzeichnis ./Bilder bzw. BilderDim, die mit GNUPLOT die Grafiken erzeugen	Von GNUPLOT erzeugte Grafikdateien im Verzeichnis ./Temp2
Aktion -29- 2d-Bilder zeitabhängige Daten über die Zeit	Bild-VarPara.txt	29-Bild-2d-Kart-F1-E1-F2-E2-HMin.plt	xxxx-2d-Kart-F1-E1-F2-E2-HMin.png
		29-Bild-2d-Kart-HMin-E.plt	xxxx-2d-Kart-HMin-E-png
		29-Bild-2d-Kart-So-E-HMin.plt	xxxx-2d-Kart-So-E-HMin.png
		29-Bild-2d-Kart-So-E-HMin-XSo-XE.plt	xxxx-2d-Kart-So-E-HMin-XSo-XE.png
		29-Bild-2d-Pol-So-E.plt	xxxx-2d-Pol-So-E-JT=xx.png
		29-Bild-2d-Pol-So-E-Punkte.plt	xxxx-2d-Pol-So-E-Punkte-JT=xx.png
	Bild-Dim-VarPara.txt	29-Bild-Dim-2d-Kart-f1-e1-f2-e2-hMin.plt	xxxx-Dim-2d-Kart-f1-e1-f2-e2-hMin.png
		29-Bild-Dim-2d-Kart-f-e-hMin.plt>	xxxx-Dim-2d-Kart-f-e-hMin.png
		29-Bild-Dim-2d-Kart-f-e-hMin-xf-xe.plt	xxxx-Dim-2d-Kart-f-e-hMin-xf-xe.png
		29-Bild-Dim-2d-Kart-hMin-e.plt	xxxx-Dim-2d-Kart-hMin-e-png
		29-Bild-Dim-2d-Pol-f-e.plt	xxxx-Dim-2d-Pol-f-e-JT=xx.png
		29-Bild-Dim-2d-Pol-f-e-Punkte.plt	xxxx-Dim-2d-Pol-f-e-Punkte-JT=xx.png

zurück weiter

4.6.2.10 Animationen der zeitabhängigen Daten über die Zeit

 -30- 2d-Animation zeitabhaengiger Daten           ueber die Zeit

Nach Auswahl der Aktion -30- im Hauptmenü erscheint folgendes Untermenü, wenn aktuell für den Steuerparameter Dim>1 gilt:

 Ausgabe der variablen Parameter ueber das Zeitintervall JT=JT1 bis JT2

 Auswahl der Art der Darstellung der Animation
 -1- Dimensionslos
 -2- Dimensionbehaftet
 -z- Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:
2

Anschließend erfolgt die Abfrage, in welchem zeitlichen Intervall J_T1 bis J_T2 die Darstellung der Animation erfolgen soll:

 Festlegen des Anfangszeitpunktes JT1 der Animation
 < 1 > Anfangszeitpunkt JT1 = 1
 -...- JT1 eingeben. 1 <= JT1 < 21
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:
2
 Festlegen des Endzeitpunktes JT2 der Animation
 -...- JT2 eingeben. 1 < JT2 <= 21
 < 21> Waehle den letzten berechneten Zeitpunkt JT2= 21
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:
21

In der nachfolgenden Abfrage wird festgelegt, ob man in dem ausgewählten Zeitintervall J_T1 bis J_T2 jeden oder nur jeden 2., 3. usw. Zeitpunkt darstellen möchte:

 Festlegen, dass nur jeder DJT-te Zeitpunkt dargestellt wird
 -...- DJT eingeben. 1 <= DJT <= 19
 < 1 > Jeden Zeitpunkt JT im gewaehlten Intervall darstellen
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:

Wenn durch das Weglassen einiger Zeitpunkte die Anschaulichkeit nicht wesentlich beeinträchtigt wird, kann man damit den Speicherplatz für die Animation verkleinern.

Nach erfolgreicher Erzeugung der Transferdateien kommt eine Erfolgsmeldung für jede erzeugte Datei und das Programm springt zurück in das Hauptmenü.


 Daten wurden erfolgreich in Datei "Anima-Dim-10001.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10002.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10003.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10004.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10005.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10006.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10007.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10008.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10009.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10010.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10011.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10012.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10013.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10014.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10015.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10016.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10017.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10018.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10019.txt" gespeichert.
 Daten wurden erfolgreich in Datei "Anima-Dim-10020.t

Für jeden darzustellenden Zeitpunkt wird eine Transferdatei erzeugt, mit deren Daten GNUPLOT je ein Bild erzeugt.

Tabelle 4.11: Übersicht der grafischen Ausgaben, die mit der Transferdatei "Animation-... .txt" und Anima-Dim-... .txt" der Aktion -30- erzeugt werden können

Aktion im Haupt- menü des Postprozessors zur Erzeugung der Transferdateien	Von SIRIUS erzeugte Transfer- dateien im Verzeichnis ./Temp	Skriptdateien im Verzeichnis ./Animationen bzw. ./AnimationenDim, die mit GNUPLOT die Folge von Grafiken erzeugen	Von GNUPLOT erzeugte Grafikdateien im Verzeichnis ./Temp1	Mit Movie Maker erzeugte Animationen im Verzeichnis ./Temp2
Aktion -30- 2d-Animationen zeitabhängige Daten über die Zeit	Animation-10001.txt Animation-10002.txt Animation-10003.txt ...	30-Anima-2d-Pol-So-E.plt	Animation-10001.png Animation-10002.png Animation-10003.png ...	film.wmv
		30-Anima-2d-Pol-So-E-Punkte.plt
	Anima-Dim-10001.txt Anima-Dim-10002.txt Anima-Dim-10003.txt ...	30-Anima-Dim-2d-Pol-So-E.plt
		30-Anima-Dim-2d-Pol-f-e-Punkte.plt

zurück weiter

4.6.2.11 2d-Bilder der Öl- und Energieflüsse über die Zeit

 -31- 2d-Bilder    Oel- und Energiefluesse         ueber die Zeit

Nach Auswahl der Aktion -31- im Hauptmenü erscheint folgendes Untermenü:

 Ausgabe der zugefuehrten Leistungen im Zeitintervall JT=JT1 bis JT2
 fuer die grafische Ausgabe in Gnuplot

 Festlegen des Anfangszeitpunktes JT1
 < 1 > Anfangszeitpunkt JT1 = 1
 -...- JT1 eingeben. 1 <= JT1 <= 21
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:
3
 Festlegen des Endzeitpunktes JT2
 -...- JT2 eingeben. 3<= JT2 <= 21
 < 21> Endwert JT2 = NT
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:
18

Hier ist ein Zeitintervall J_T1 bis J_T2 auszuwählen, für die die grafische Darstellung erzeugt werden soll. Wenn man bei instationären Lastbedingungen zunächst eine Anlaufrechnung gemacht hat und anschließend mehrere Wellenumdrehungen oder mehrere Lastzyklen simuliert hat, kann man damit die Anlaufrechnung ausblenden und/oder nur einen kompletten Lastzyklus auswählen.

In der nachfolgenden Abfrage wird festgelegt, ob man in dem ausgewählten Zeitintervall J_T1 bis J_T2 jeden oder nur jeden 2., 3. usw. Zeitpunkt darstellen möchte:

 Festlegen, dass nur jeder DJT-te Zeitpunkt dargestellt wird
 < 1 > Jeden Zeitpunkt im Intervall anzeigen
 -...- DJT eingeben. 1 <= DJT <= 15
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:
2

Nun kann noch ein Zeitpunkt ausgewählt werden, dessen Daten in einigen Darstellungen besonders hervorgehoben dargestellt werden soll:

 Festlegen eines Zeitpunktes JT, der hervorgehoben werden soll
 -...- JT eingeben. 3 <= JT <= 18
 <Enter> Keinen Zeitpunkt waehlen
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:

Bei Darstellungen, die einen Zeitpunkt hervorheben können, stört es nicht, wenn kein Zeitpunkt ausgewählt wurde. Dann erfolgt die Darstellung ohne diese Hervorhebung.

Bei Darstellungen, die keine Hervorhebung darstellen können, stört es ebenfalls nicht, wenn ein Zeitpunkt ausgewählt wurde. Es erfolgt dann trotz Auswahl keine Hervorhebung.

HINWEIS: Bei den 4 bisher vorbereiteten Diagrammen, die die hier erzeugten Transferdateien nutzen, wird von der Funktion der Hervorhebung eines Zeitpunktes noch kein Gebrauch gemacht.

Nach erfolgreicher Erzeugung der Transferdateien kommt eine Erfolgsmeldung und das Programm springt zurück in das Hauptmenü

 Fuer JT=  3 bis  18 wurden folgende dimensionslosen Werte
 in die Datei "Bild-Q-Lei-T.txt    " gespeichert:
 JT, T, Summe_QPu, Summe_LeiTa, Summe_LeiVeVer, LeiWe

 Fuer JT=  3 bis  18 wurden folgende dimensionsbehafteten Werte
 in die Datei "Bild-Dim-q-lei-t.txt" gespeichert:
 JT, t, Summe_qPu, Summe_leiTa, Summe_leiVeVer, leiWe

Nach jedem erneuten Aufruf der Aktion -31- werden diese Dateien ohne Rückfrage überschrieben, so dass nur die jeweils aktuellen Daten zur Verfügung stehen.

Wenn aktuell der Status der Datenein- und -ausgabe "N u r dimensionslose Ein- und Ausgabeparameter" (Steuerparameter: Dim=1) gilt, dann wird nur die Transferdatei "Bild-Q-Lei-T.txt" erzeugt, weil dann keine dimensionsbehafteten Werte erzeugt werden können, und die Datei "Bild-Q-Lei-T.txt" enthält nur die dimensionslosen Daten.

Die Transferdateien "Bild-Q-Lei-T.txt" und "Bild-Dim-q-lei-t.txt" enthalten die Daten zur Erzeugung von folgenden 2 verschiedenen dimensionslosen und 2 dimensionsbehafteten grafischen Darstellungen mit dem Programm GNUPLOT gemäß Tabelle 4.12.

Tabelle 4.12: Übersicht der grafischen Ausgaben, die mit der Transferdatei "Bild-Q-Lei-T.txt" und "Bild-Dim-q-lei-t.txt" mit Aktion -31- erzeugt werden können

Aktion im Haupt- menü des Postprozessors zur Erzeugung der Transferdateien	Von SIRIUS erzeugte Transferdateien im Verzeichnis ./Temp	Skriptdateien im Verzeichnis ./Bilder bzw. BilderDim, die mit GNUPLOT die Grafiken erzeugen	Von GNUPLOT erzeugte Grafikdateien im Verzeichnis ./Temp2
Aktion -31- 2d-Bilder Öl- und Energieflüsse über die Zeit	Bild-2d-Q-Lei.txt	31-Bild-2d-Kart-Lei-Q-T.plt	xxxx-2d-Kart-So-Lei-Q-T.png
	Bild-2d-Q-Lei.txt	31-Bild-2d-Kart-Lei-Q-JT.plt	xxxx-2d-Kart-So-Lei-Q-JT.png
	Bild-Dim-2d-q-lei.txt	31-Bild-2d-Kart-lei-q-t.plt	xxxx-Dim-2d-Kart-lei-q-t.png
	Bild-Dim-2d-q-lei.txt	31-Bild-2d-Kart-lei-q-JT.plt	xxxx-Dim-2d-Kart-lei-q-JT.png

zurück weiter

4.6.4 Aktionsblock: "4.Numerische Datenanzeige"

zurück in das Hauptmenü: "PostProzessor"

 4.Numerische Datenanzeige
 -41- K o n s t a n t e             Eingabedaten
 -42- D r u c k v e r t e i l u n g P(X,Z)      zum Zeitpunkt JT
 -43- S p a l t h o e h e           H(X,Z)      zum Zeitpunkt JT
 -44- V e r f o r m u n g des LagersDeltaHP(X,Z)zum Zeitpunkt JT
 -45- Z e i t a b h a e n g i g e   Eingabe- und Ergebnisdaten
 -46- Oel- und Energiefluesse im Schmierspalt   zum Zeitpunkt JT
 -47- Oel- und Energiefluesse im Schmiersystem  zum Zeitpunkt JT

Mit dem Aktionsblock "4.Numerische Datenanzeige" können verschiedene Eingabe- und Ergebnisdaten an der Programmoberfläche angesehen werden. Auch wenn das bei den gezeigten, meist einfachen Demonstrationsbeispielen noch recht übersichtlich erscheint, kann das bei der üblichen Gitterfeinheit praxisnaher Berechnungen recht unübersichtlich werden. In der praktischen Arbeit des Autors mit diesem Programm hat sich deshalb die Ergebnisanalyse, anhand der grafischen Darstellungen, als die häufiger genutzte Methode erwiesen. Trotzdem kann auf eine numerische Darstellung der Ergebnisse nicht verzichtet werden. Einige Parameter lassen sich nur schwer grafisch darstellen. Gelegentlich werden auch die genauen numerischen Ergebnisdaten benötigt, z.B. wenn einem manche Ergebnisse nicht plausibel erscheinen und der Wunsch besteht, anhand der Gleichungen aus dem Abschnitt 2 der Dokumentation, einige Werte manuell oder mit anderen Programmen nachzurechnen. Die hier angezeigten Daten können auch mit den Aktionen des Aktionsblocks "1.Datenverwaltung" in externe Dateien zur Dokumentation abgespeichert werden.

zurück weiter

4.6.4.1 Konstante Eingabedaten anzeigen

-41- K o n s t a n t e             Eingabedaten

Nach Auswahl der Aktion -41- im Hauptmenü erscheint folgendes Datenfeld:

 ----------------------------------------------------------------------
 Aktuelle konstante Parameter
 Bezugsparameter:
 d      =   100.      mm     -Wellendurchmesser
 b      =    50.      mm     -Lagerbreite
 B      =     0.5000   -     -Relative Lagerbreite b/d
 s      =     0.10000 mm     -Lagerspiel=Lagerschalendurchmesser-Wellendurchmesser
 S      =     1.00000 0/00   -relatives Lagerspiel s/d
 eta    =    50.0000  mPa*s  -dynamische Viskositaet
 omegab =    52.35988 rad/s  -Bezugswinkelgeschwindigkeit
        =  3000.00    grd/s
 nb     =   500.00    U/min  -Bezugsdrehzahl
 Parameter zur Umfangskoordinate X:
 xAnf   =  -157.08    mm     -Schmierspaltanfang
        =  -180.00    grd
 xEnd   =   157.08    mm     -Schmierspaltende
        =   180.00    grd
 NX     =   120        -     -Anzahl der Stuetzstellen in Umfangsrichtung
 Dx     =     2.62    mm     -Gitterabstand in Umfangsrichtung x
        =     3.00    grd
 Parameter zur axialen Koordinate Z:
 zAnf   =     0.      mm     -Schmierspaltmitte zAnf=0 bei Symmetrie, sonst zAnf=-b/2
 zEnd   =    25.      mm     -Schmierspaltrand, zEnd=b/2
 NZ     =    10        -     -Anzahl der Stuetzstellen in Breitenrichtung
 Dz     =     2.50    mm     -Gitterabstand in axialer Richtung z
 Parameter zur Zeitkoordinate T:
 tAnf   =     0.0000  s      -Anfangszeitpunkt der Berechnung
 tEnd   =     0.4800  s      -Endzeitpunkt der Berechnung
 NT     =    21        -     -Anzahl der zu berechnenden Zeitpunkte
 NT2    =    21        -     -Anzahl der bisher berechneten Zeitpunkte
 Dt     =     0.02400 s      -Zeitschrittweite
 Parameter zur Wellendrehung:
 omega  =    52.3599  rad/s  -Winkelgeschwindigkeit der Welle
        =  3000.00    grd/s
 n      =   500.00    U/min  -Drehzahl der Welle
 xWeAnf =     0.00    grd    -Drehwinkel der Welle zum Anfangszeitpunkt tAnf
 Parameter zur Verlagerung der Welle:
 e      =     0.04000 mm     -Exzentrizitaet der Welle im Schmierspalt
 xe     =     0.0000  grd    -Verlagerungswinkel der Welle im Schmierspalt
 e1     =     0.00000 mm     -Horizontale Komponente der Exzentrizitaet
 e2     =     0.04000 mm     -Vertikale   Komponente der Exzentrizitaet
 Weitere konstante Parameter:
 pRand1 =     0.5236  MPa    -Druck am gesamten Lagerrand (Umgebungsdruck)
 c      =     0.0524  MPa    -Mischungskonstante
 Aktuelle konstante Parameter
 ----------------------------------------------------------------------

Es werden hier die aktuell relevanten zeitlich konstanten Parameter angezeigt. Das sind die Daten, die auch im PreProzessor in den Hauptmenüs "Eingeben bzw. ändern der Bezugsparameter" und "Eingeben bzw. ändern der konstanten Parameter" zur Bearbeitung angezeigt werden. Sie können hier aber nicht bearbeitet werden.

Zweck dieser Anzeige ist, dass man sich im PostProzessor während der Auswertung der Ergebnisse auf kurzem Wege informieren kann, welche Eingabedaten aktuell gelten.

Das hier als Beispiel gezeigte Datenfeld enthält die Daten, die beim Start des Programms bereits als Anfangswerte vorgegeben sind.

zurück weiter

4.6.4.2 Druckverteilung p(N_X,N_Z) zum Zeitpunkt J_T anzeigen

 -42- D r u c k v e r t e i l u n g P(X,Z)      zum Zeitpunkt JT

Nach Auswahl der Aktion -42- im Hauptmenü erscheint folgendes Untermenü:

 Anzeige des Druckverlaufs p(x,z) zu einem Zeitpunkt JT
 -...- JT eingeben. 1 <= JT <= 21
 < 21> Letzter berechneter Zeitpunkt JT = NT2
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:

Nach der Auswahl eines Zeitpunkts erfolgt die numerische Anzeige der Druckverteilung p(x,z) im Schmierspalt für jeden Punkt des Gitterfeldes J_X=1 bis N_X und J_Z=1 bis N_Z:

 --------------------------------------------------------------------------
 Druckverlauf  p(NX,NZ) in MPa zum Zeitpunkt JT=  21
  JX,JZ=1        2        3        4        5        6        7        8        9       10
   1   0.4896   0.4906   0.4927   0.4955   0.4992   0.5034   0.5079   0.5126   0.5173   0.5216
   2   0.5902   0.5890   0.5866   0.5829   0.5779   0.5716   0.5638   0.5545   0.5435   0.5307
   3   0.7012   0.6976   0.6905   0.6799   0.6657   0.6479   0.6266   0.6017   0.5732   0.5411
   4   0.8501   0.8434   0.8302   0.8103   0.7839   0.7509   0.7116   0.6658   0.6136   0.5552
   5   1.0784   1.0671   1.0445   1.0106   0.9656   0.9096   0.8426   0.7647   0.6762   0.5771
   6   1.4597   1.4407   1.4028   1.3459   1.2703   1.1758   1.0628   0.9314   0.7818   0.6142
   7   2.1335   2.1013   2.0368   1.9402   1.8112   1.6498   1.4560   1.2299   0.9715   0.6810
   8   3.3691   3.3135   3.2021   3.0345   2.8100   2.5280   2.1875   1.7877   1.3277   0.8069
   9   5.6691   5.5719   5.3768   5.0821   4.6857   4.1845   3.5748   2.8523   2.0124   1.0510
  10   9.7856   9.6181   9.2811   8.7699   8.0780   7.1964   6.1137   4.8160   3.2874   1.5105
  11  15.6996  15.4374  14.9084  14.1027  13.0056  11.5966   9.8493   7.7305   5.1999   2.2097
  12  18.0054  17.7076  17.1063  16.1896  14.9395  13.3308  11.3305   8.8961   5.9744   2.4991
  13   7.9594   7.8088   7.5072   7.0546   6.4510   5.6970   4.7948   3.7479   2.5616   1.2390
  14   1.0373   1.0240   0.9972   0.9568   0.9024   0.8333   0.7488   0.6477   0.5345   0.4516
  15   0.2516   0.2497   0.2457   0.2396   0.2307   0.2167   0.3019   0.2705   0.2534   0.3008
  16   0.1275   0.1267   0.1251   0.1226   0.1188   0.1133   0.1036   0.1036   0.1438   0.3237
  17   0.0628   0.0625   0.0620   0.0611   0.0598   0.0581   0.0592   0.0783   0.1607   0.3674
  18   0.0389   0.0388   0.0385   0.0380   0.0375   0.0394   0.0535   0.1028   0.2167   0.4054
  19   0.0281   0.0279   0.0276   0.0277   0.0307   0.0440   0.0816   0.1572   0.2774   0.4332
  20   0.0201   0.0203   0.0216   0.0269   0.0420   0.0752   0.1334   0.2215   0.3281   0.4538
  21   0.0194   0.0211   0.0276   0.0442   0.0759   0.1249   0.1905   0.2711   0.3640   0.4677
  22   0.0267   0.0349   0.0530   0.0834   0.1266   0.1807   0.2477   0.3179   0.3952   0.4792
  23   0.0739   0.0885   0.1154   0.1520   0.1960   0.2319   0.2912   0.3535   0.4190   0.4878
  24   0.2196   0.2288   0.2463   0.2705   0.3002   0.3343   0.3718   0.4122   0.4551   0.5003
  25   0.3752   0.3791   0.3867   0.3977   0.4117   0.4282   0.4468   0.4672   0.4890   0.5119
  JX,JZ=1        2        3        4        5        6        7        8        9       10
 Druckverlauf  p(NX,NZ) in MPa zum Zeitpunkt JT=  21
 --------------------------------------------------------------------------

Bei dem gezeigten Beispiel mit N_X·N_Z=25·10 Gitterpunkten ist das noch recht übersichtlich, was bei praxisrelevanten Beispielen in der Regel nicht mehr der Fall ist. Evtl. muss dann das Fenster der Programmoberfläche vergrößert werden. Siehe dazu Abschnitt 4.2.2.

zurück weiter

4.6.4.3 Spalthöhe h(N_X,N_Z) zum Zeitpunkt J_T anzeigen

 -43- S p a l t h o e h e           H(X,Z)      zum Zeitpunkt JT

Nach Auswahl der Aktion -43- im Hauptmenü erscheint folgendes Untermenü:

 Anzeige der Spalthoehe h(x,z) zu einem Zeitpunkt JT
 -...- JT eingeben. 1 <= JT <= 21
 < 21> Letzter berechneter Zeitpunkt JT = NT2
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:

Nach der Auswahl eines Zeitpunkts erfolgt die numerische Anzeige der Schmierspalthöhen h(x,z) für jeden Punkt des Gitterfeldes J_X=1 bis N_X und J_Z=1 bis N_Z:

 ----------------------------------------------------------------------
 Spalthoehe h(NX,NZ) in mm zum Zeitpunkt JT=  21
  JX,JZ=1        2        3        4        5        6        7        8        9       10
   1   0.0897   0.0897   0.0897   0.0897   0.0897   0.0897   0.0897   0.0897   0.0897   0.0897
   2   0.0872   0.0872   0.0872   0.0872   0.0872   0.0872   0.0872   0.0872   0.0872   0.0872
   3   0.0824   0.0824   0.0824   0.0824   0.0824   0.0824   0.0824   0.0824   0.0824   0.0824
   4   0.0755   0.0755   0.0755   0.0755   0.0755   0.0755   0.0755   0.0755   0.0755   0.0755
   5   0.0670   0.0670   0.0670   0.0670   0.0670   0.0670   0.0670   0.0670   0.0670   0.0670
   6   0.0575   0.0575   0.0575   0.0575   0.0575   0.0575   0.0575   0.0575   0.0575   0.0575
   7   0.0475   0.0475   0.0475   0.0475   0.0475   0.0475   0.0475   0.0475   0.0475   0.0475
   8   0.0376   0.0376   0.0376   0.0376   0.0376   0.0376   0.0376   0.0376   0.0376   0.0376
   9   0.0286   0.0286   0.0286   0.0286   0.0286   0.0286   0.0286   0.0286   0.0286   0.0286
  10   0.0208   0.0208   0.0208   0.0208   0.0208   0.0208   0.0208   0.0208   0.0208   0.0208
  11   0.0149   0.0149   0.0149   0.0149   0.0149   0.0149   0.0149   0.0149   0.0149   0.0149
  12   0.0113   0.0113   0.0113   0.0113   0.0113   0.0113   0.0113   0.0113   0.0113   0.0113
  13   0.0100   0.0100   0.0100   0.0100   0.0100   0.0100   0.0100   0.0100   0.0100   0.0100
  14   0.0113   0.0113   0.0113   0.0113   0.0113   0.0113   0.0113   0.0113   0.0113   0.0113
  15   0.0149   0.0149   0.0149   0.0149   0.0149   0.0149   0.0149   0.0149   0.0149   0.0149
  16   0.0208   0.0208   0.0208   0.0208   0.0208   0.0208   0.0208   0.0208   0.0208   0.0208
  17   0.0286   0.0286   0.0286   0.0286   0.0286   0.0286   0.0286   0.0286   0.0286   0.0286
  18   0.0376   0.0376   0.0376   0.0376   0.0376   0.0376   0.0376   0.0376   0.0376   0.0376
  19   0.0475   0.0475   0.0475   0.0475   0.0475   0.0475   0.0475   0.0475   0.0475   0.0475
  20   0.0575   0.0575   0.0575   0.0575   0.0575   0.0575   0.0575   0.0575   0.0575   0.0575
  21   0.0670   0.0670   0.0670   0.0670   0.0670   0.0670   0.0670   0.0670   0.0670   0.0670
  22   0.0755   0.0755   0.0755   0.0755   0.0755   0.0755   0.0755   0.0755   0.0755   0.0755
  23   0.0824   0.0824   0.0824   0.0824   0.0824   0.0824   0.0824   0.0824   0.0824   0.0824
  24   0.0872   0.0872   0.0872   0.0872   0.0872   0.0872   0.0872   0.0872   0.0872   0.0872
  25   0.0897   0.0897   0.0897   0.0897   0.0897   0.0897   0.0897   0.0897   0.0897   0.0897
  JX,JZ=1        2        3        4        5        6        7        8        9       10
 Spalthoehe h(NX,NZ) in mm zum Zeitpunkt JT=  21
 ----------------------------------------------------------------------

zurück weiter

4.6.4.4 Elastische Verformung des Lagers Δh_p(x,z) zum Zeitpunkt J_T anzeigen

HINWEIS: Die Funktion der Berücksichtigung der elastischen Verformung des Lagers ist noch nicht freigegeben, weil hier noch Entwicklungsarbeit erforderlich ist.

Diese Menüzeile wird im Hauptmenü nur angezeigt, wenn die elastische Verformung des Lagers berücksichtigt wird (Steuerparameter: Schale>4, siehe dazu Abschnitt 4.4.2.9 Formabweichungen der Lagerschale).

 -44- V e r f o r m u n g des Lagers DeltaHP(X,Z)zum Zeitpunkt JT

Nach Auswahl der Aktion -44- im Hauptmenü erscheint folgendes Untermenü:

 Anzeige der dimensionsbehafteten Verformung Delta_hp(x,z) zu einem Zeitpunkt JT
 -...- JT eingeben. 1 <= JT <= 21
 < 21> Letzter berechneter Zeitpunkt JT = NT2
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:

Nach der Auswahl eines Zeitpunkts erfolgt die numerische Anzeige der elastischen Verformung h_P(x,z) für jeden Punkt des Gitterfeldes J_X=1 bis N_X und J_Z=1 bis N_Z:

 ----------------------------------------------------------------------
 Elastische Verformung Delta_hP(NX,NZ) in mm zum Zeitpunkt JT=  21
  JX,JZ=1        2        3        4        5        6        7        8        9
   1   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000
   2   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000
   3   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000
   4   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000
   5   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000
   6   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000
   7   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000
   8   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000
   9   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000
  10   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000
  11   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000
  12   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000
  13   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000
  14   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000
  15   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000
  16   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000
  17   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000
  18   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000
  19   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000
  20   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000
  21   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000
  22   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000
  23   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000
  24   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000
  25   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000
  26   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000   0.0000
  JX,JZ=1        2        3        4        5        6        7        8        9
 Elastische Verformung Delta_hP(NX,NZ) in mm zum Zeitpunkt JT=  21
 ----------------------------------------------------------------------

zurück weiter

4.6.4.5 Zeitabhängige Eingabe- und Ergebnisdaten

 -45- Z e i t a b h a e n g i g e   Eingabe- und Ergebnisdaten

Nach Auswahl der Aktion -45- im Hauptmenü erscheint folgendes Untermenü:

 Festlegen des Anfangszeitpunktes JT1 bzw. des gesamten Datenfeldes
 <Enter> Anfangszeitpunkt JT1= 1 und Endzeitpunkt JT2= 21
 -...- JT1 eingeben. 1 <= JT1 <= 21
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:
2
 Festlegen des Endzeitpunkt JT2
 -...- JT2 eingeben 2 <= JT2 <= 21
 < 21> Endzeitpunkt JT2 = NT2
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:

Nach Festlegung des anzuzeigenden Zeitintervalls erfolgt die numerische Anzeige der Auswahl der zeitvariablen Eingabe- und Ergebnisdaten:

 ----------------------------------------------------------------------
 Aktuelle zeitvariable Eingabe- und Ergebnisdaten
 JT    hMin      t         e         xe        f         xf        pMax
       mm        s         mm        grd       kN        grd       MPa
  2    0.0100    0.0240    0.0400    0.0000   19.5383  -37.9207   14.5279
  3    0.0100    0.0480    0.0400    0.0000   23.3336  -36.1708   17.0306
  4    0.0100    0.0720    0.0400    0.0000   23.9527  -35.2924   17.1844
  5    0.0100    0.0960    0.0400    0.0000   24.0620  -35.1466   17.1978
  6    0.0100    0.1200    0.0400    0.0000   24.0936  -35.1101   17.1986
  7    0.0100    0.1440    0.0400    0.0000   24.1073  -35.0930   17.1987
  8    0.0100    0.1680    0.0400    0.0000   24.1132  -35.0847   17.1987
  9    0.0100    0.1920    0.0400    0.0000   24.1155  -35.0810   17.1987
 10    0.0100    0.2160    0.0400    0.0000   24.1162  -35.0797   17.1987
 11    0.0100    0.2400    0.0400    0.0000   24.1164  -35.0792   17.1987
 12    0.0100    0.2640    0.0400    0.0000   24.1163  -35.0794   17.1987
 13    0.0100    0.2880    0.0400    0.0000   24.1161  -35.0799   17.1987
 14    0.0100    0.3120    0.0400    0.0000   24.1160  -35.0805   17.1987
 15    0.0100    0.3360    0.0400    0.0000   24.1159  -35.0807   17.1988
 16    0.0100    0.3600    0.0400    0.0000   24.1159  -35.0808   17.1988
 17    0.0100    0.3840    0.0400    0.0000   24.1159  -35.0808   17.1988
 18    0.0100    0.4080    0.0400    0.0000   24.1159  -35.0807   17.1988
 19    0.0100    0.4320    0.0400    0.0000   24.1159  -35.0806   17.1988
 20    0.0100    0.4560    0.0400    0.0000   24.1159  -35.0806   17.1987
 21    0.0100    0.4800    0.0400    0.0000   24.1159  -35.0806   17.1987
       mm        s         mm        grd       kN        grd       MPa
 JT    hMin      t         e         xe        f         xf        pMax
 Aktuelle zeitvariable Eingabe- und Ergebnisdaten

Anschließend springt das Programm zurück in das Hauptmenü.

Standardmäßig werden bei dieser Aktion nur die relevanten Daten einer Auswahl der wichtigsten zeitvariablen Parameter gezeigt. Mit der Aktion -91- im Aktionsblock: "9. Sonstige Funktionen" im Hauptmenü des PostProzessors kann diese Auswahl verändert werden. Siehe Abschnitt 4.6.9.1.

Parameter der zeitvariablen Daten des Schmiermittel-Versorgungssystems, wie Pumpendrücke, Ölströme, Energieflüsse und Reibleistung, werden hier nicht angezeigt. Dazu ist auf die Aktionen -46- und -47- zurückzugreifen.

zurück weiter

4.6.4.6 Öl- und Energieflüsse im Schmierspalt zum Zeitpunkt J_T

 -46- Oel- und Energiefluesse im Schmierspalt   zum Zeitpunkt JT

Nach Auswahl der Aktion -46- im Hauptmenü erscheint folgendes Untermenü:

 Anzeige Oelstrom- und Leistungsbilanz am Schmierspalt zu einem Zeitpunkt JT
 -...- Waehle einen Zeitpunkt JT mit 1<=JT<= 21
 < 21> Waehle den letzten berechneten Zeitpunkt NT2= 21
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:

Nach der Auswahl eines Zeitpunkts erfolgt die numerische Anzeige der Daten:

 Oelstrom- und Leistungsbilanz am Schmierspalt zum Zeitpunkt JT= 21
 ============================================================================
 NTa = 2  Anzahl der Schmiertaschen im Lager
 ============================================================================
 S c h m i e r t a s c h e n
 ----------------------------------------------------------------------------
 JTa    Nummer der Schmiertasche
 pTa    Druck in der Schmiertasche
 qTa    Oelstrom von den Verbindungsleitungen in die Schmiertasche
 leiTa  Leistung des Oelstroms in die Schmiertasche

 JTa  pTa      qTa      leiTa
      [MPa]   [L/min]   [kW]
  1   0.5237  -0.0637  -0.0006
  2   0.5235   0.0926   0.0008
 ----------------------------------------------------------------------------
 Summe         0.0288   0.0003
 ============================================================================
 S t r o m b i l a n z
 ----------------------------------------------------------------------------
  Summe qTa        0.0288 L/min  ueber die Schmiertaschen zufliessender Oelstrom
 -qRand           -0.0278 L/min  ueber Lagerrand abfliessender Oelstrom
 ----------------------------------------------------------------------------
 =volFlSpalt_t     0.0000 L/min  =d(volSpalt*FGes)/dt Fluessigkeitsvolumenaenderung
  Differenz        0.0010 L/min  =(Summe pTa)-qRand-d(volSpalt*FGes)/dt
  rel.Differenz    3.60   %      =Differenz/(summe qTa)*100
 ============================================================================
 S p a l t v o l u m e n
 ----------------------------------------------------------------------------
 volSpalt          0.7854 qcm    Schmierspaltvolumen
 volFlSpalt        0.6322 qcm    Volumen der fluessigen Phase im Schmierspalt
 FGes              0.8049        Fuellungsgrad des Schmierspalts
 ============================================================================
 R e i b m o m e n t
 ----------------------------------------------------------------------------
  moWe             3.0701 Nm     Reibmoment an der Lagerschale
 ============================================================================
 E n e r g i e b i l a n z
 ----------------------------------------------------------------------------
  Summe leiTa      0.0003 kW     in die Schmiertaschen zugefuehrte Leistung
 -leiRand         -0.0002 kW     ueber Lagerrand abfliessende Leistung
 +leiWe            0.1608 kW     durch Reibmoment zugefuehrte mech. Leistung
 ----------------------------------------------------------------------------
 =lreib            0.1607 kW     im Schmierspalt in Waerme umgewandelte Leistung
  Differenz        0.0001 kW     =(Summe leiTa)-leiRand+leiWe-lreib
  rel.Differenz    0.05   %      =Differenz/lreib*100
 ============================================================================

Nach erfolgter Anzeige springt das Programm zurück in das Hauptmenü.

Von den numerischen Datenanzeigen im Postprozessor sind die Aktionen -46- und -47- die interessantesten und am häufigsten genutzten, weil es für die Darstellung dieser Daten nur begrenzt aussagefähige grafische Darstellungen gibt. Insbesondere für hydrostatische Lager liefern diese Daten die Grundlage für die Auslegung des Schmiermittel-Versorgungssystems. Die Daten der Aktionen -46- und -47- sind möglichst gemeinsam zu betrachten. Sie wurden lediglich getrennt, um den jeweiligen Datensatz auch bei komplexen Schmiermittel-Versorgungssystemen noch auf einer Bildschirmansicht unterzubringen.

Der hier als Beispiel gezeigte Datensatz bezieht sich auf ein stationär belastetes hydrodynamisches Lager mit zwei Schmiertaschen.

HINWEIS: Die angezeigten (absoluten) Differenzen von 0,001 l/min bzw. 0,0001 kW und die relativen Differenzen von 3,6 % bzw. 0,05 % müssten im stationären Fall zu Null konvergieren. Sie geben hier eine Abschätzung, wie numerisch genau und damit widerspruchsfrei in sich die iterative Berechnung ist. Sie können z.B. ein Hinweis dafür sein, ob eine weitere Gitterverfeinerung die Berechnung noch weiter verbessern kann. Sie geben keine Auskunft über die Übereinstimmung der Berechnungen mit der Realität, da der Einfluss von Idealisierungen des mathematischen Modells gegenüber dem realen Lager hiermit nicht erfasst wird.

Zum besseren Verständnis der hier gezeigten Daten siehe auch Abschnitt 2.1.5 "Bilanz der Flüssigkeits- und Energieströme im Schmierspalt" bzw. 2.2.5 "Dimensionslose Bilanz der Flüssigkeits- und Energieströme im Schmierspalt". Hier werden die zugehörigen physikalischen Grundlagen und verwendeten mathematischen Modelle erläutert.

zurück weiter

4.6.4.7 Öl- und Energieflüsse im Schmiersystem zum Zeitpunkt J_T

Diese Menüzeile wird nur gezeigt, wenn das Lager mindestens eine Schmiertasche aufweist, an die eine periphere Schmiermittel-Versorgungseinrichtung angeschlossen werden kann (Anzahl Schmiertaschen N_Ta>0).

 -47- Oel- und Energiefluesse im Schmiersystem  zum Zeitpunkt JT

Nach Auswahl der Aktion -47- im Hauptmenü erscheint folgendes Untermenü:

 Anzeige der Daten des peripheren Schmiersystems zu einem Zeitpunkt JT
 -...- Waehle einen Zeitpunkt JT mit 1 <=JT <= 21
 < 21> Waehle den letzten berechneten Zeitpunkt NT2= 21
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:

Nach der Auswahl eines Zeitpunkts erfolgt die numerische Anzeige der Daten:

 Daten des peripheren Schmiersystems zum Zeitpunkt JT= 21
 ============================================================================
 NPu = 2  Anzahl der Schmiermittelpumpen
 NTa = 2  Anzahl der Schmiertaschen im Lager
 NVe = 2  Anzahl Verbindungsleitungen zwischen Pumpen und Schmiertaschen
 NVar= 1  Anzahl der Geraetevarianten in den Verbindungsleitungen
 ============================================================================
 P u m p e n
 ----------------------------------------------------------------------------
 JPu      Nummer der Pumpe
 pPuMax   maximaler Pumpendruck, durch Sicherheitsventil begrenzt
 pPu      aktueller Pumpendruck
 qPuMax   maximaler Pumpenoelstrom
 qPu      aktuell fuer die Schmierung genutzter Pumpenoelstrom
 qPuVer   ueber das Sicherheitsventil abgefuehrter Oelstrom
 leiPuMax installierte (maximale moegliche) Pumpenleistung
 leiPu    aktuelle Pumpenleistung
 LeiPuVer Verlustleistung des ueber das Sicherheitsventil abgefuehrten Oelstroms

 JPu  pPuMax   pPu      qPuMax   qPu      qPuVer leiPuMax   leiPu   LeiPuVer
      [MPa]    [MPa]   [L/min]  [L/min]  [L/min]   [kW]     [kW]     [kW]
  1   0.5236   0.5236   0.0982  -0.0637   0.1619   0.0009   0.0009   0.0014
  2   0.5236   0.5236   0.0982   0.0896   0.0086   0.0009   0.0009   0.0001
 ----------------------------------------------------------------------------
 Summe                  0.1963   0.0259   0.1705   0.0017   0.0017   0.0015
 ============================================================================
 G e r a e t e v a r i a n t e n  in den Verbindungsleitungen:
 ----------------------------------------------------------------------------
 1 Nur Kapillare bzw. Leitungswiderstand
 1  1 ccp       =    1.0000 mm^-3          Widerstandsbeiwert
 ============================================================================
 V e r b i n d u n g s l e i t u n g e n
 ----------------------------------------------------------------------------
 JVe      Nummer der Verbindungsleitung
 pVeVer   Druckgefaelle von der Pumpe zur Schmiertasche
 qVe      Oelstrom durch die Verbindungsleitung
 leiVeVer Verlustleistung in der Verbindungsleitung
 JPu      Nummer der verbundenen Pumpe
 JVar     Nummer der Geraetevariante in der Leitung
 JTa      Nummer der verbundenen Schmiertasche

 JVe  pVeVer  qVe     leiVeVer JPu  JVar  JTa Bezeichnung des Geraetetyps
      [MPa]   [L/min]   [kW]
  1  -0.0001  -0.0637   0.0000  1 >-- 1--< 1  Nur Kapillare bzw. Leitungswiderstand
  2   0.0001   0.0896   0.0000  2 >-- 1--< 2  Nur Kapillare bzw. Leitungswiderstand
 ----------------------------------------------------------------------------
 Summe         0.0259   0.0000
 ============================================================================
 S t r o m b i l a n z
 ----------------------------------------------------------------------------
  Summe qPuMax      0.1963 L/min  Bereitgestellter Pumpenstrom (Konstantpumpen)
 -Summe qPuVer     -0.1705 L/min  Ueber Druckbegrenzungsventil abgefuehrter Oelstrom
 ----------------------------------------------------------------------------
 =Summe qPu         0.0259 L/min  in den Schmierspalt gepumpter Oelstrom
 =Summe qVe         0.0259 L/min    -"-
 =Summe qTa         0.0259 L/min    -"-
 ============================================================================
 E n e r g i e b i l a n z
 ----------------------------------------------------------------------------
  Summe leiPuMax    0.0017 kW     Summe der installierten Pumpenleistungen
 ----------------------------------------------------------------------------
  Summe leiPu       0.0017 kW     Summe der aktuellen Pumpenleistung
 -Summe leiPuVer   -0.0015 kW     Ueber Druckbegrenzungsventil abgefuehrte Leistung
 ----------------------------------------------------------------------------
 =Summe leiVe       0.0002 kW     in die Verbindungsleitungen zugefuehrte Leistungen
 -Summe leiVeVer    0.0000 kW     Reibleistungsverluste in den Verbindungsleitungen
 ----------------------------------------------------------------------------
 =Summe leiTa       0.0002 kW     in die Schmiertaschen zugefuehrte Leistung
 ============================================================================

Nach erfolgter Anzeige springt das Programm zurück in das Hauptmenü.

Der hier als Beispiel gezeigte Datensatz bezieht sich auf ein stationär belastetes hydrodynamisches Lager mit zwei Schmiertaschen.

Zum besseren Verständnis der Daten siehe auch Erläuterungen im Abschnitt 2.1.6 "Das periphere Schmiersystem" bzw. 2.2.6 "Das dimensionslose periphere Schmiersystem". Hier werden die zugehörigen physikalischen Grundlagen und verwendeten mathematischen Modelle erläutert.

zurück weiter

4.6.9 Aktionsblock: "9.Sonstige Funktionen"

zurück in das Hauptmenü: "PostProzessor"

 9.Sonstige Funktionen
 -91- A u s w a e h l e n  der anzuzeigenden zeitvariablen Daten unter Menupunkt -45-
 -92- Anderen T i t e l  fuer die aktuelle Berechnung eingeben

 -d- U m s c h a l t e n  auf dimensionslose Datenanzeige (Dim=2 -> Dim=3)
 -a- Z u r u e c k  zum Programmanfang (PreProzessor)
 -z- Z u r u e c k  zur Berechnung     (Solver)
 -e- B e e n d e n  des Programms
 Eingabe:

In diesem Aktionsblock sind alle restlichen Aktionen des PostProzessors zusammengefasst.

zurück weiter

4.6.9.1 Auswählen der anzuzeigenden zeitvariablen Daten für die Aktion -13- und -45-

Die Anzahl der möglichen zeitlich variablen Parameter, die mit den Aktionen -13- und -45- ausgegeben bzw. angezeigt werden können, ist recht umfangreich. Deshalb wurde im Programm eine Auswahl der wichtigsten Parameter getroffen, aus der standardmäßig die jeweils relevanten Parameter gezeigt werden. Diese Auswahl kann aber mit der Aktion -91- verändert werden.

 -91- A u s w a e h l e n  der anzuzeigenden zeitvariablen Daten unter Menupunkt -45-

Nach Auswahl der Aktion -91- im Hauptmenü erscheint folgendes Untermenü:

 Aktuell fuer die Anzeige ausgewaehlte Parameter:
  -1- T       Zeitpunkte der Berechnung
  -4- Omega   Drehgeschwindigkeit der Welle
  -5- E       Exzentrizitaet
  -7- XE      Verlagerungswinkel
 -13- So      Sommerfeldzahl (dimensionslose Lagerbelastung)
 -14- XSo     Richtung der Lagerbelastung [rad]
 -17- Mo      Betrag des Kippmoments
 -18- XMo     Richtung des Kippmoments [rad]
 -21- Kant    Verkantung der Welle im Lager
 -23- XKant   Winkel der Verkantungsebene zum Koordinatenursprung X=0 [rad]
 -29- Bieg    Biegung der Welle
 -31- XBieg   Winkel der Biegeebene zum Koordinatenursprung X=0 [rad]
 -37- Hmin    minimale Spalthoehe
 -38- Pmax    maximaler Schmierfilmdruck
 Aktuell  n i c h t  fuer die Anzeige ausgewaehlte Parameter:
  -2- DT      Zeitschrittweiten
  -3- XWe     Wellendrehwinkel
  -6- ET      =dE/dT Aenderung der Exzentrizitaet E ueber die Zeit T
  -8- XET     =dXE/dT Aenderung des Verlagerungswinkels XE ueber die Zeit t
  -9- E1      horizontale Komponente der Exzentrizitaet E
 -10- E1T     =dE1/dT Aenderung der Komponente E1 ueber die Zeit T
 -11- E2      vertikale Komponente der Exzentrizitaet E
 -12- E2T     =dE2/dT Aenderung der Komponente E2 ueber die Zeit T
 -15- F1      horizontale Komponente der Lagerbelastung
 -16- F2      vertikale Komponente der Lagerbelastung
 -19- Mo1     horizontale Komponente des Kippmoments
 -20- Mo2     vertikale Komponente des Kippmoments
 -22- KantT   =dKant/dT Aenderung der Verkantung Kant ueber die Zeit T
 -24- XKantT  =dXKant/dT Aenderung des Winkels XKant ueber die Zeit T
 -25- Kant1   horizontale Komponente der Verkantung der Welle im Lager
 -26- Kant1T   =dKant1/dT Aenderung der Verkantung Kant1 ueber die Zeit T
 -27- Kant2  vertikale Komponente der Verkantung der Welle im Lager
 -28- Kant2T   =dKant2/dT Aenderung der Verkantung Kant2 ueber die Zeit T
 -30- BiegT   =dBieg/dT Aenderung der Biegung Bieg ueber die Zeit T
 -32- XBiegT  =dXBieg/dT Aenderung des Winkels XBieg ueber die Zeit T
 -33- Bieg1   horizontale Komponente der Biegung der Welle im Lager
 -34- Bieg1T   =dBieg1/dT Aenderung der Biegung Bieg1 ueber die Zeit T
 -35- Bieg2  vertikale Komponente der Biegung der Welle im Lager
 -36- Bieg2T   =dBieg2/dT Aenderung der Biegung Bieg2 ueber die Zeit T

 -98- Auf Standardauswahl zuruecksetzen
 -99- Waehle alle zeitvariablen Parameter zur Anzeige
  <w> Weiter zur Anzeige der ausgewaehlten Daten
 Waehle Parameter zur Auswahl bzw. Abwahl der Anzeige durch Eingabe der Nummer!
 Eingabe:

Wird jetzt die Aktionsnummer eines Parameters aus der Liste "Aktuell für die Anzeige ausgewählte Parameter" eingegeben, wechselt dieser in die Liste "Aktuell n i c h t für die Ausgabe ausgewählte Parameter" und umgekehrt. Nach jeder Auswahl werden die aktualisierten Auswahllisten erneut angezeigt.

Durch die Auswahl der Aktion <w> "Weiter.." wird die Auswahl beendet und das Programm startet automatisch Aktion -45- zur Anzeige der zeitabhängigen Eingabe- und Ergebnisdaten, die dann entsprechend der veränderten Parameterauswahl gezeigt werden.

Diese Auswahl gilt in der aktuellen Sitzung des Programms, bis die Auswahl erneut verändert wird. Werden mit der Aktion -1- im Startmenü des PreProzessors alle Daten auf Anfangswerte zurückgesetzt oder wird das Programm neu gestartet, dann gilt wieder die Standardauswahl.

Das hier dargestellte Menü zeigt alle maximal möglichen Parameter, die angezeigt werden können. Im echten Betrieb zeigt das Programm in diesem Menü dann nur die jeweils aktuell relevanten Parameter. Wenn z.B. eine Verkantung der Welle aktuell ausgeschlossen wird (Steuerparameter: Kante=1), dann erscheinen im Menü auch keine Parameter zur Verkantung, weder in den ausgewählten, noch in den nicht ausgewählten Parametern.

zurück weiter

4.6.9.2 Titel für die aktuelle Berechnung eingeben

 -92- T i t e l  fuer die aktuelle Berechnung eingeben

Nach Auswahl der Aktion -92- im Hauptmenü erscheint folgendes Untermenü:

Titel der aktuellen Berechnung eingeben
 -.....- neuen Titel eingeben. Maximal 350 Zeichen
 <Enter> aktuellen Titel loeschen
 - z - Abbruch, z u r u e c k zum Hauptmenu
 Eingabe:

Wie bereits im Startmenü des PreProzessors (siehe Abschnitt 4.4.1.4) besteht hier noch einmal die Möglichkeit, einen Titel für die aktuelle Berechnung einzugeben.

zurück weiter

4.6.9.3 Beenden des Programms

 -e- B e e n d e n  des Programms

Nach Auswahl der Aktion -e- im Hauptmenü fragt das Programm noch einmal nach, ob das Programm tatsächlich beendet werden soll.

WARNUNG: Bisher n i c h t gespeicherte Eingabe- und Ergebnisdaten
  gehen mit dem Beenden des Programms verloren.
Programm wirklich beenden? -j-/<n>:

Nach Eingabe von j wird das Programm beendet. Nach jeder anderen Eingabe springt das Programm zurück in das Hauptmenü des PostProzessors.

Tipp: Wie jedes ordentliche Programm besitzt auch dieses mit der Aktion -e- einen regulären Befehl zum Beenden des Programms. Vom Autor dieses Programms wird dieser Befehl aber kaum genutzt, weil das Programm problemlos zu jedem Zeitpunkt durch das Schließen des Programmfensters beendet werden kann. In diesem Fall erinnert das Programm allerdings nicht daran, vorher die Ergebnisse zu speichern.

WARNUG: Das Programm ist weder beim regulären Beenden über die Aktion -e- noch beim Schließen des Programmfensters in der Lage festzustellen, ob der letzte Stand der Berechnung und/oder Eingabe bereits gespeichert wurde. Darauf muss der Anwender selbst achten.

zurück weiter

4.5 Solver

4.5.1 Komplette Berechnung ausführen

4.5.2 Berechnung über ein Zeitintervall ausführen

4.5.3 Restliche Berechnung ausführen

4.5.4 Zurück zum PreProzessor

4.5.5 Weiter zum PostProzessor

4.5.6 Abbrüche der Berechnung durch das Programm

4.6 PostProzessor

4.6.1 Aktionsblock: "1.Datenverwaltung"

4.6.1.1 Ausgabe der primären Eingabe- und Ergebnisdaten in eine Datei

4.6.1.2 Lesen der primären Eingabe- und Ergebnisdaten aus einer Datei

4.6.1.3 Eingabe- und Ergebnis-Protokoll manuell lesbar ausgeben in eine Datei

4.6.1.4 Daten des Schmiersystems für einen Zeitpunkt JT manuell lesbar ausgeben in eine Datei

4.6.1.5 Druckverteilung p(NX,NZ) für einen Zeitpunkt JT ausgeben in eine Datei

4.6.2 Aktionsblock: "2.Daten für grafische Darstellungen mit GNUPLOT bereitstellen"

4.6.2.1 3d-Bilder der Druckverteilung, der Spaltgeometrie und der Ölverteilung zum Zeitpunkt JT

4.6.2.2 Animationen der 3d-Bilder der Druckverteilung, der Spaltgeometrie und der Ölverteilung zum Zeitpunkt JT

4.6.2.3 3d-Bilder des Lagerspielraums zum Zeitpunkt JT

4.6.2.4 Animationen des Lagerspielraums zum Zeitpunkt JT

4.6.2.5 2d-Bilder der Druckverteilung, der Spaltgeometrie und der Ölverteilung im Querschnitt JZ zum Zeitpunkt JT

4.6.2.6 Animationen der 2d-Bilder der Druckverteilung, der Spaltgeometrie und der Ölverteilung im Querschnitt JZ zum Zeitpunkt JT

4.6.2.7 2d-Bilder der Druckverteilung, der Spaltgeometrie und der Ölverteilung im Axialschnitt JX zum Zeitpunkt JT

4.6.2.8 Animationen der 2d-Bilder der Druckverteilung, der Spaltgeometrie und der Ölverteilung im Axialschnitt JX zum Zeitpunkt JT

4.6.2.9 2d-Bilder der zeitabhängigen Daten über die Zeit

4.6.2.10 Animationen der zeitabhängigen Daten über die Zeit

4.6.2.11 2d-Bilder der Öl- und Energieflüsse über die Zeit

4.6.4 Aktionsblock: "4.Numerische Datenanzeige"

4.6.4.1 Konstante Eingabedaten anzeigen

4.6.4.2 Druckverteilung p(NX,NZ) zum Zeitpunkt JT anzeigen

4.6.4.3 Spalthöhe h(NX,NZ) zum Zeitpunkt JT anzeigen

4.6.4.4 Elastische Verformung des Lagers Δhp(x,z) zum Zeitpunkt JT anzeigen

4.6.4.5 Zeitabhängige Eingabe- und Ergebnisdaten

4.6.4.6 Öl- und Energieflüsse im Schmierspalt zum Zeitpunkt JT

4.6.4.7 Öl- und Energieflüsse im Schmiersystem zum Zeitpunkt JT

4.6.9 Aktionsblock: "9.Sonstige Funktionen"

4.6.9.1 Auswählen der anzuzeigenden zeitvariablen Daten für die Aktion -13- und -45-

4.6.9.2 Titel für die aktuelle Berechnung eingeben

4.6.9.3 Beenden des Programms

4.6.1.4 Daten des Schmiersystems für einen Zeitpunkt J_T manuell lesbar ausgeben in eine Datei

4.6.1.5 Druckverteilung p(N_X,N_Z) für einen Zeitpunkt J_T ausgeben in eine Datei

4.6.2.1 3d-Bilder der Druckverteilung, der Spaltgeometrie und der Ölverteilung zum Zeitpunkt J_T

4.6.2.2 Animationen der 3d-Bilder der Druckverteilung, der Spaltgeometrie und der Ölverteilung zum Zeitpunkt J_T

4.6.2.3 3d-Bilder des Lagerspielraums zum Zeitpunkt J_T

4.6.2.4 Animationen des Lagerspielraums zum Zeitpunkt J_T

4.6.2.5 2d-Bilder der Druckverteilung, der Spaltgeometrie und der Ölverteilung im Querschnitt J_Z zum Zeitpunkt J_T

4.6.2.6 Animationen der 2d-Bilder der Druckverteilung, der Spaltgeometrie und der Ölverteilung im Querschnitt J_Z zum Zeitpunkt J_T

4.6.2.7 2d-Bilder der Druckverteilung, der Spaltgeometrie und der Ölverteilung im Axialschnitt J_X zum Zeitpunkt J_T

4.6.2.8 Animationen der 2d-Bilder der Druckverteilung, der Spaltgeometrie und der Ölverteilung im Axialschnitt J_X zum Zeitpunkt J_T

4.6.4.2 Druckverteilung p(N_X,N_Z) zum Zeitpunkt J_T anzeigen

4.6.4.3 Spalthöhe h(N_X,N_Z) zum Zeitpunkt J_T anzeigen

4.6.4.4 Elastische Verformung des Lagers Δh_p(x,z) zum Zeitpunkt J_T anzeigen

4.6.4.6 Öl- und Energieflüsse im Schmierspalt zum Zeitpunkt J_T

4.6.4.7 Öl- und Energieflüsse im Schmiersystem zum Zeitpunkt J_T
