6.1 Spaltgeometrie

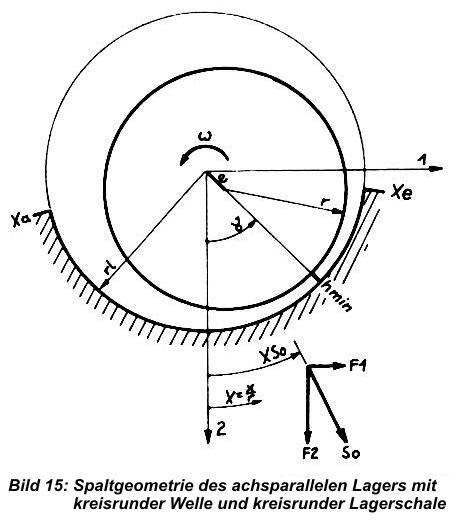

Für das achsparallele Lager mit kreisrunder Welle und kreisrunder Lagerschale ergibt sich die Spaltgeometrie (Bild 15) durch

Dabei ist:   s - Lagerspiel
                    e - Exzentrizität
                    γ - Verlagerungswinkel

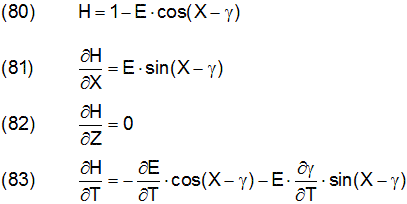

In dimensionsloser Form sind die Spalthöhe und ihre Ableitungen gegeben durch

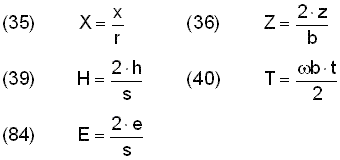

wobei

Es können beliebige andere Spaltkonturen eingeführt werden (dazu [
25]). Da diese aber nicht Gegenstand der Arbeit sind, wird hier nur der einfachste Fall eingeführt.
