4.4 Hydrostatisches Lager mit Verkantung
Im letztes Beispiel wird ein hydrostatisches Lager (B=0,5) mit einer durch Kapillardrosseln geregelten hydrostatischen Ölversorgung simuliert. Außerdem wird angenommen, dass eine mit der Wellendrehung umlaufende Verkantung von 30% des Lagerspiels über die Lagerbreite auftritt. Die Lagerbelastung liegt bei So=2. Die zehn auf dem Umfang verteilten Schmiertaschen sind klein, so dass noch eine relativ große Spaltfläche für einen hydrodynamischen Druckaufbau zur Verfügung steht.
Die Bilder 10 und 11 zeigen den Druckverlauf P(X,Z) und die Spalthöhe H(X,Z) zu zwei Zeitpunkten, die um eine halbe Drehung versetzt sind.

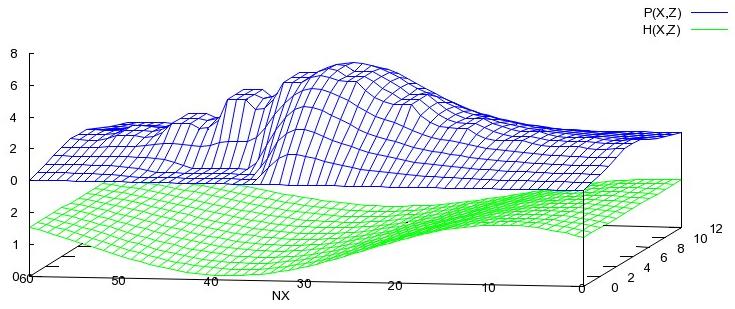

Bild 10: Schmierfilmdruck P und Spaltgeometrie H im abgewickelten Schmierspalt bei umlaufender Verkantung der Welle (Animation)

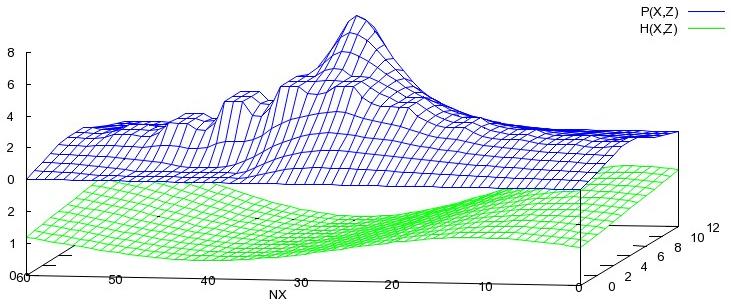

Bild 11: Schmierfilmdruck P und Spaltgeometrie H im abgewickelten Schmierspalt bei umlaufender Verkantung der Welle eine halbe Umdrehung später
Da die Spaltgeometrie und damit auch die Druckverteilung im Schmierspalt nicht mehr symmetrisch zur Lagermitte sind, musste hier die Berechnung über die gesamten Schmierspaltbreite erfolgen. Andererseits ist es hier ausreichend mit der Reynoldsschen Differentialgleichung zu rechnen, weil durch die reichliche Ölversorgung des hydrostatischen Lagers kaum Unterdruckgebiete auftreten. Deshalb kann hier auch keine Ölverteilung im Schmierspalt angezeigt werden, weil bei Anwendung der Reynoldssche Gleichung stets ein vollständig gefüllter Schmierspalt vorausgesetzt wird.
Die Liste der Berechnungsparameter zum Beispiel finden Sie in Tafel 4.
