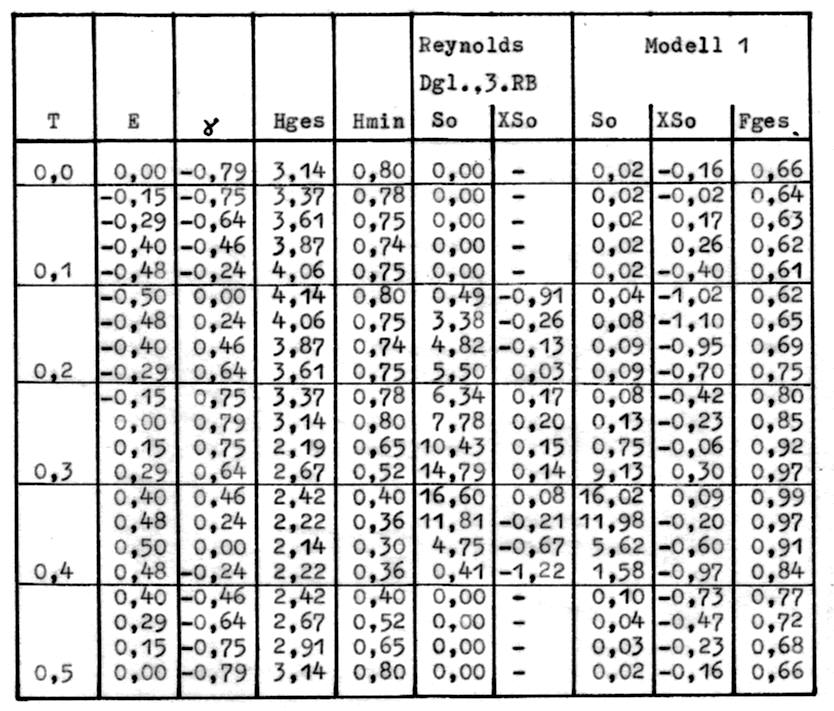

Tafel 7: Instationär belastetes Lager mit unrundem Zapfen

unendlich breites, halbumschlossenes Gleitlager mit welliger Oberfläche des Zapfens;

Xa = -π/2 (-90°);   Xe = π/2 (90°);   Pa = 0,1;   Pe = 0,01;   NX = 97;   NT = 21(1);   ΔT = 0,025;   Ω = 2·π;

E(T) = -0,5·sin(4·π·T);   γ = -(π/4)·cos(4·π·T);   H(X) = 1 - E·cos(X-γ) - 0,2·cos(X-Ω·T));

EDV-Listing: LAGER9 vom 19.10.77; LAGER8 vom 22.10.77 [26]

Bemerkung:

(1) Bei der Rechnung nach Modell 1 gehen den hier angegebenen Werten 10 Zeitschritte Anlaufrechnung voraus.
