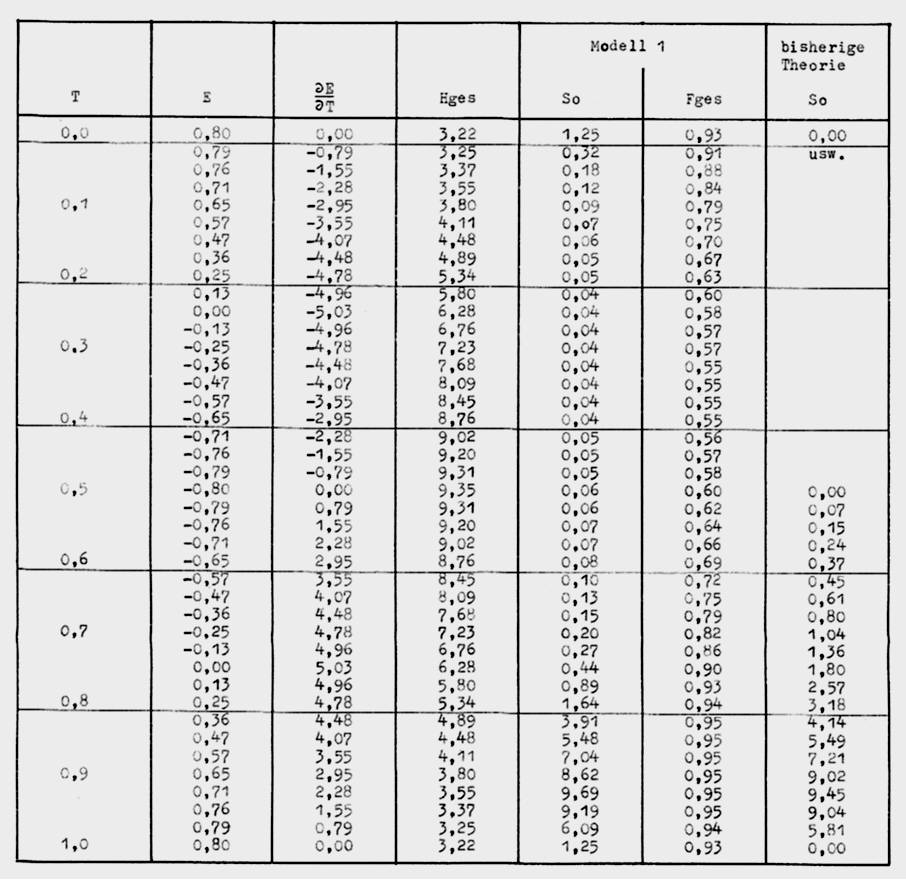

Tafel 6: Endlich breites, halbumschlossenes Gleitlager mit wechselnder Belastung ohne Drehung

Xa = -π/2 (90°);   Xe = π/2 (90°);   Za = 0(1);   Ze = 1;   NX = 25;   NZ = 6;   B = 1;   C = 0,03;   NT = 41(4);   ΔT = 0,025;   γ = 0;   Ω = 0;   E = 0,8·cos(2·π·T);

bisherige Theorie:     Pr1 = Pr2 = Pr3 = 0;EDV-Listing ENDLAG2 vom 6.5.78 [26]
Modell 1:Pr1 = 0,15(2); Pr2 = Pr3 = 0;     EDV-Listing ENDLAG1 vom 3.5.78 [26]
Bemerkung:

(1) Die Lagermitte des symmetrischen Lagers ist Za = 0 (Siehe Bild 21).

(2) Ist der Umgebungsdruck am Lagerrand.

(3) Sind die Zufuhrdrücke am Spaltanfang bzw. -ende.

(4) Den 41 Zeitpunkten gehen bei Modell 1 10 Schritte Anlaufrechnung voraus.
