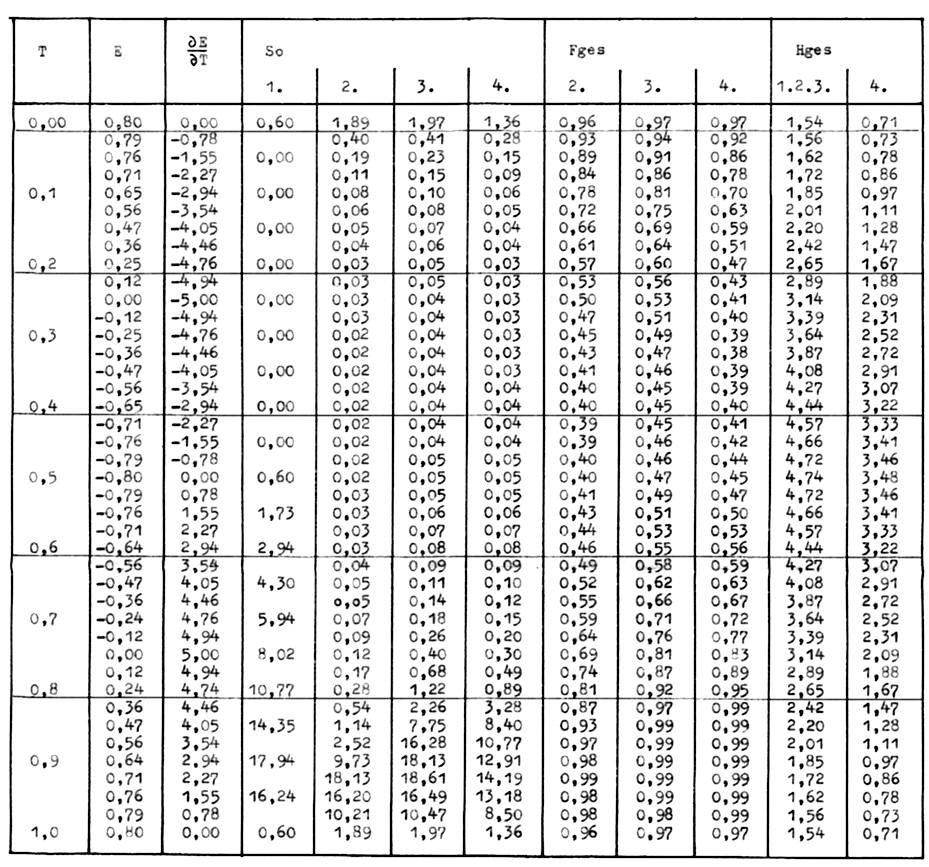

Tafel 5: Unendlich breites, teilweise umschlossenes Gleitlager mit wechselnder Belastung ohne Drehung

NT = 41(1);   ΔT = 0,025;   NX = 49;   C = 0,03;   γ = 0;   Ω = 0;   XSo = 0;   E(T) = 0,8·cos(2·π·T);

1. Nach bisheriger Theorie:   -Xa=Xe=π/2;   Pa=Pe=0,6;   Som~4,2;   EDV-Listing LAGER9 vom 11.02.77 [26]
1. Nach Modell 1:-Xa=Xe=π/2;Pa=Pe=0,3;Som~1,5;       -"-LAGER8 vom 25.03.77 [26]
1. Nach Modell 1:-Xa=Xe=π/2;Pa=Pe=0,6;Som~2,4;       -"-LAGER8 vom 28.10.77 [26]
1. Nach Modell 1:-Xa=Xe=π/3;Pa=Pe=0,3;Som~1,9;       -"-LAGER8 vom 29.10.77 [26]

Bemerkung:

(1) Bei der Berechnung nach dem Modell 1 gehen den hier angegebenen Werten eine Anlaufrechnung voraus.
