4.2 Lager mit wechselnder Lagerbelastung

Im zweiten Demonstrationsbeispiel wurde eine wechselnde Belastung So(T) angenommen, die pro Wellenumdrehung einmal einen vollständigen Zyklus durchläuft. Um den Belastungsverlauf besser darstellen zu können, wurde die vertikale Hauptlastrichtung F2(T) mit einer kleinen horizontalen Komponente F1(T) überlagert. (Bild 5, links).Das rechte Diagramm zeigt wieder die Verlagerungsbahn einschließlich Anlaufrechnung. Hier ist der stationäre Verlagerungszyklus nach ca. einer Umdrehung erreicht.

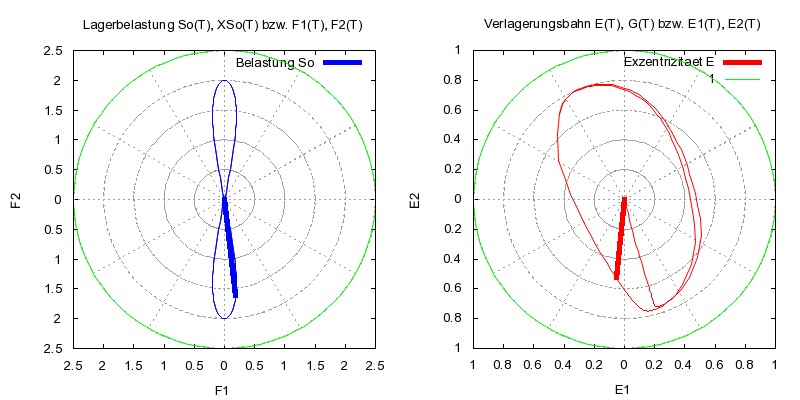

Bild 5: Lagerbelastung F1(T), F2(T) und Verlagerungsbahn E1(T), E2(T) (Animation)

Bild 6 zeigt die Verhältnisse im abgewickelten Schmierspalt zu einem ausgewählten Zeitpunkt T= 1,15. Das entspricht 1,15 Umdrehungen seit Beginn der Berechnung. Dieser Zeitpunkt entspricht der in Bild 5 hervorgehobenen Belastung So und Verlagerung E.

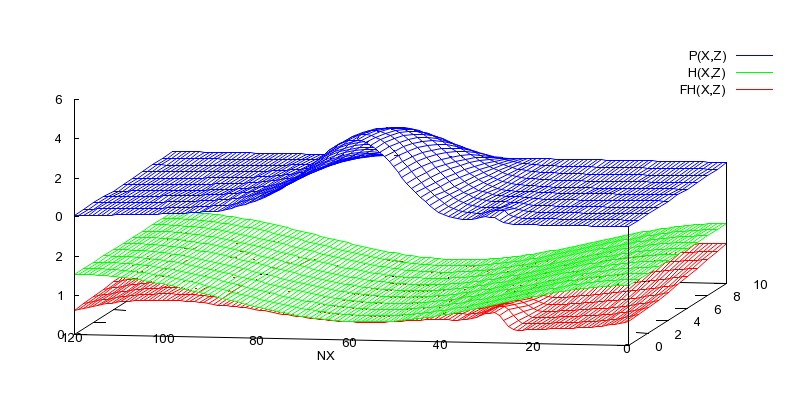

Bild 6: Schmierfilmdruck P, Spaltgeometrie H und Ölverteilung FH im abgewickelten Schmierspalt nach 1,15 Umdrehungen (Animation)

Die Liste der Berechnungsparameter zum Beispiel finden Sie in Tafel 2.
